INSTALLATIE GIDS
RedNet MP8R-verbindingen en -functies

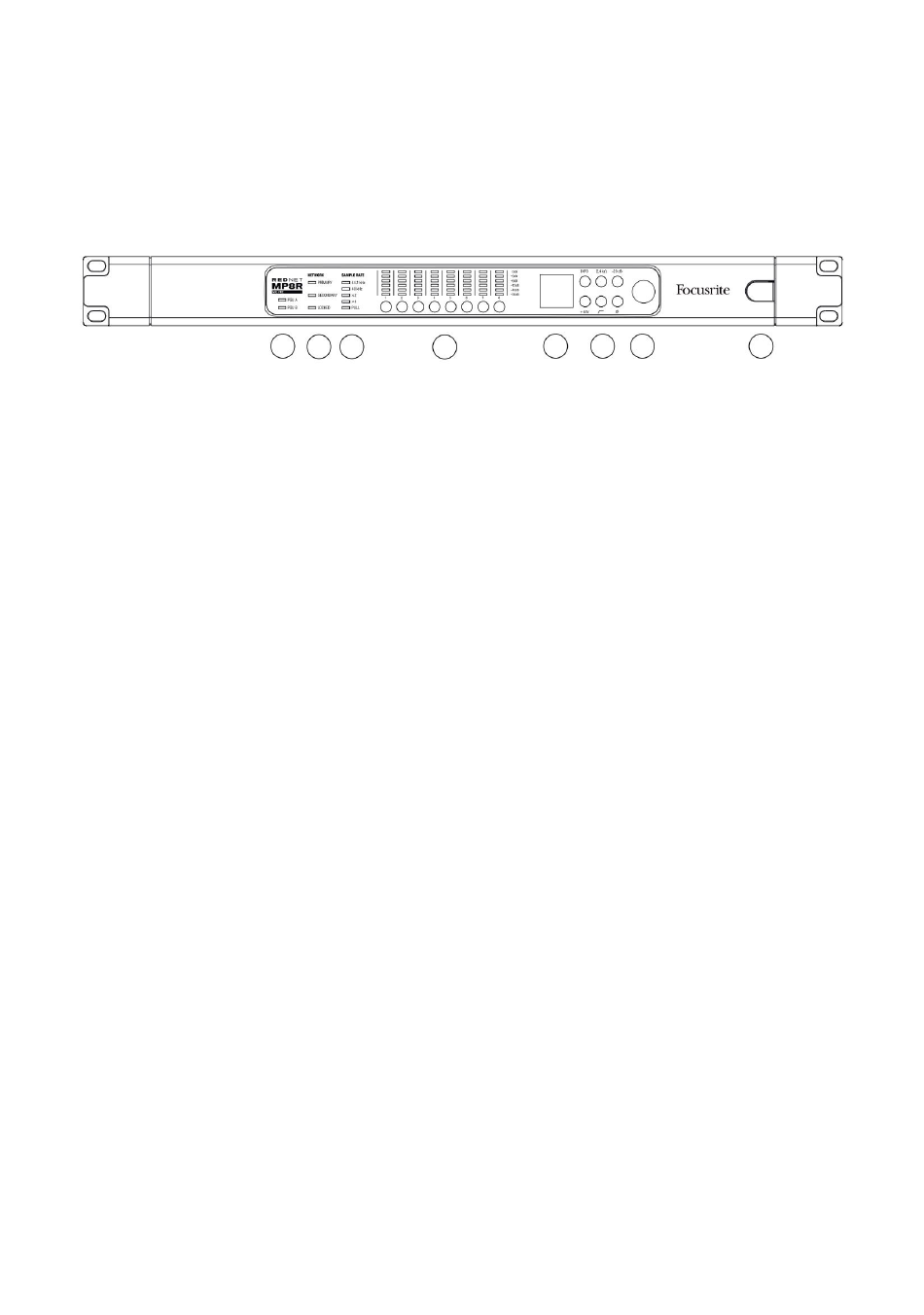

Voorpaneel
1. Wisselstroomschakelaar
2. Stroomindicatoren:
• PSU A – Brandt wanneer een AC-ingang wordt toegepast en alle DC-uitgangen aanwezig zijn.
• PSU B – Brandt wanneer een AC-ingang wordt toegepast en alle DC-uitgangen aanwezig zijn.
Als beide voedingen werken en AC-ingangen hebben, is PSU A de standaardvoeding.
3. RedNet-netwerkstatusindicatoren:
• PRIMAIRE – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk. Ook
licht op om netwerkactiviteit aan te geven bij gebruik in geschakelde modus.
• SECUNDAIR – Brandt wanneer het apparaat is aangesloten op een actief Ethernet-netwerk.
Wordt niet gebruikt in de geschakelde modus.
• VERGRENDELD – Brandt wanneer een geldig synchronisatiesignaal wordt ontvangen van het netwerk, of wanneer de
RedNet MP8R-eenheid is Network Master.
4. Indicatoren voor RedNet-samplefrequentie
Vijf oranje indicatoren: 44,1 kHz, 48 kHz, x2 (veelvoud van 44,1 of 48), x4 (veelvoud van 44,1 of 48) en samplefrequentie
PULL UP/DOWN. Deze indicatoren lichten afzonderlijk of in combinatie op om de gebruikte samplefrequentie aan te geven.
Bijvoorbeeld: voor een 96kHz Pull Up/Down-instelling zullen de 48kHz, x2 en Pull Up/Down-indicatoren oplichten.
5. Kanaalkeuzeschakelaars en signaalniveau-LED's
Een keuzeschakelaar plus zes signaalniveau-LED's voor elk van de acht kanalen. Door op een schakelaar te drukken,
selecteert u welk kanaal moet worden bestuurd - het OLED-display geeft dan de huidige versterkingsinstelling van dat
kanaal aan. Signaalniveau-LED's lichten op bij: -30dB, -18dB, -12dB (groen), -6dB, -3dB (oranje) en 0dB/begin van clipping
(rood).
De Select-schakelaars kunnen ook worden gebruikt om de vergrendeling van de bediening op het voorpaneel te activeren; zie pagina 11.
