10
Annexe
10.1

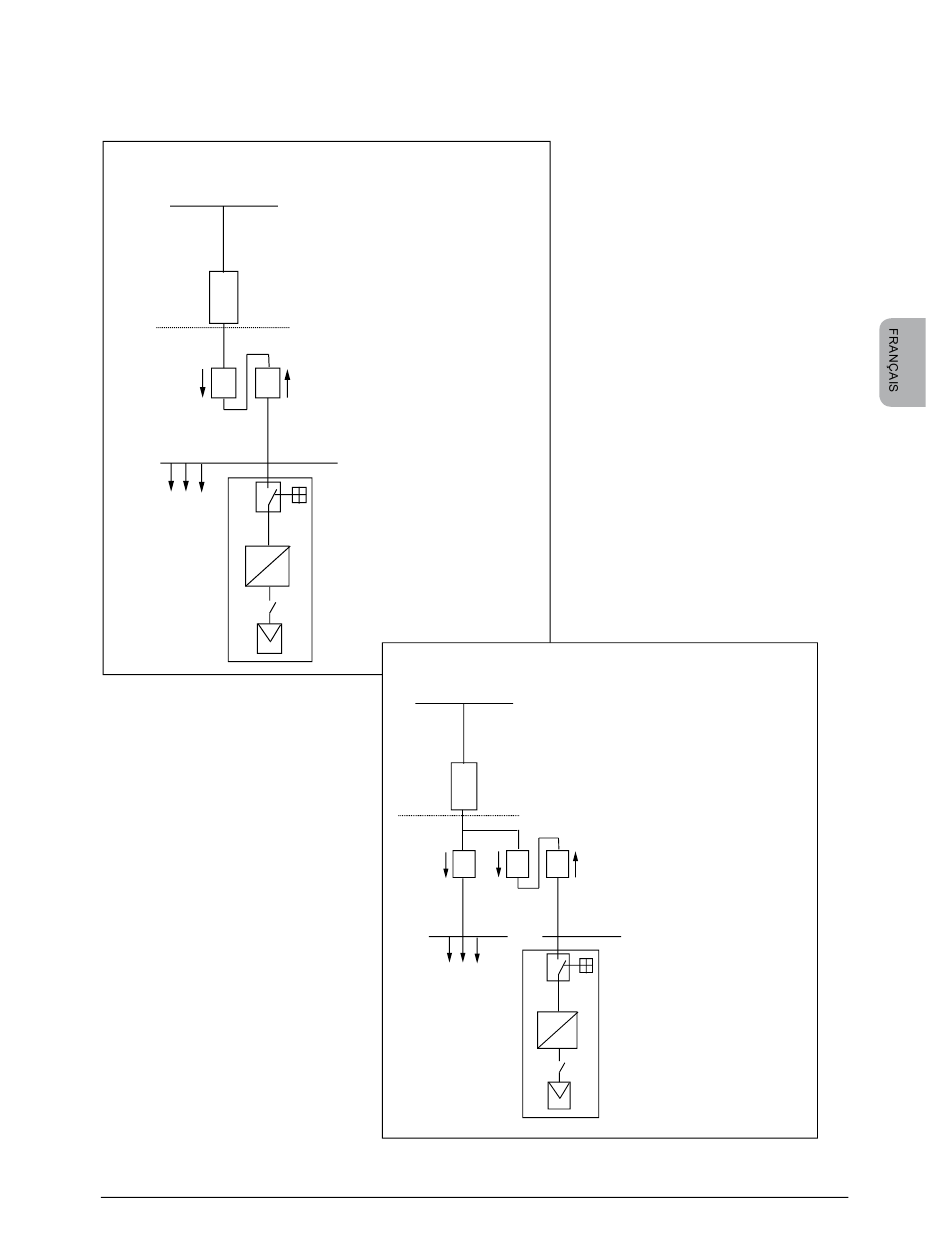

Exemples de branchement
Une installation auto-productrice individuelle en mode de fonctionnement parallèle
sans possibilité de régime isolé, alimentation monophasée avec protection de
découplage .
Réseau de basse tension ~ 400 / 230 V
Câble de branchement domestique
Boîte de raccordement domestique
VNB
Client
Z
Z
(2)
(1)
~ 400 / 230 V
Dispositifs con-
sommateurs du
client
Générateur
~
photovoltaïque
avec onduleur
=
4,6 kVA maxi.
Manuel de fonctionnement et d'installation SOLIVIA 2.5 EU G3
All manuals and user guides at all-guides.com
Limite de propriété
Instrument de mesure
(1) Compteur de consommation d´électricité
(2) Compteur de fourniture d´électricité
Respectivement avec verrouillage
Observation: Il est également possible d'utiliser
un compteur, qui mesure les deux flux d'énergie
séparément.
Distributeur du circuit électrique
Dispositif de commande
Protection de découplage avec un système de
surveillance de la tension et de la fréquence ainsi
qu'avec un système de mesure de l'impédance du
réseau.
Sécurité en cas de court-circuit
Sécurité en cas de surcharge
Une installation auto-productrice individuelle en mode de fonctionnement parallèle sans
possibilité de régime isolé, alimentation monophasée avec protection de découplage,
alimentation à part.
Réseau de basse tension ~ 400 / 230 V
Câble de branchement domestique
VNB
Client
Z
(3)
Dispositifs consomma-
teurs du client
Générateur
photovoltaïque
avec onduleur
4,6 kVA maxi.
Boîte de raccordement domestique
Limite de propriété
Instrument de mesure
(1) Compteur de consommation d´électricité
(2) Compteur de fourniture d´électricité
Respectivement avec verrouillage
Z
Z
(2)
(1)
Observation: Il est également possible d'utiliser un
compteur, qui mesure les deux flux d'énergie
séparément.
(3) Compteur pour la consommation de
l'installation client
~ 400 / 230 V
Distributeur du circuit électrique
Dispositif de commande
Protection de découplage avec un système de
surveillance de la tension et de la fréquence ainsi
qu'avec un système de mesure de l'impédance du
réseau.
~
Sécurité en cas de court-circuit
Sécurité en cas de surcharge
=
