Delta SOLIVIA 2.5 EU G3 Handleiding pagina 320

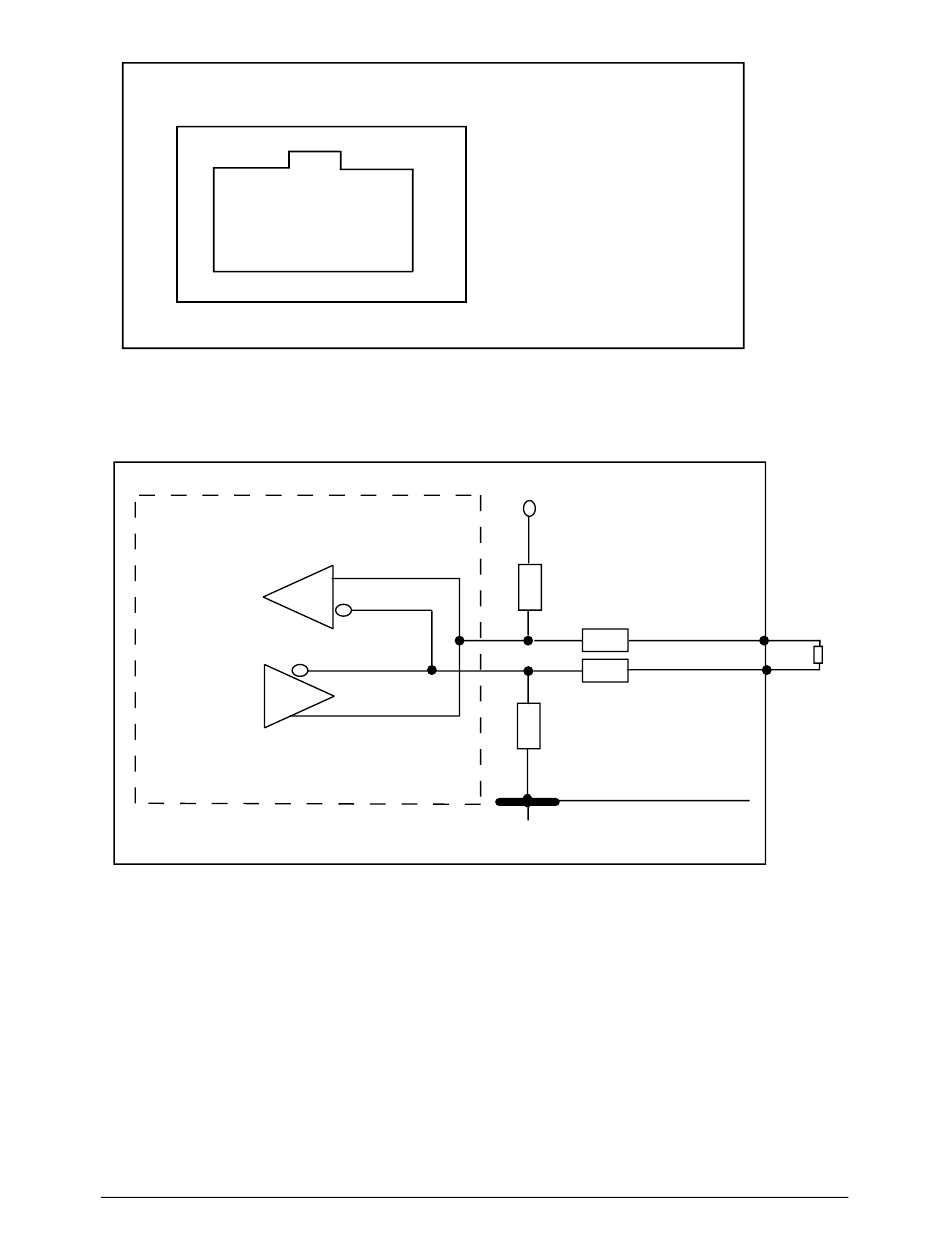

Aansluitschema RS485 (EIA485)
8
Bovenaanzicht
Bij serieschakeling van verschillende apparaten met een totale lengte van de gegevenskabel van
meer dan 2 m hebt u de volgende mogelijkheden om de RS485 (EIA485)-interface aan te sluiten:
318
All manuals and user guides at all-guides.com
Pin
1
2
3
4
5
1
6
7
8
Voorbehouden
Voorbehouden
Voorbehouden
GND (RS485)
Voorbehouden
RX_B (RS485)
TX_A (RS485)
Voorbehouden
+5V
Voorbehouden
0R
TX_A
RX_B
0R
Voorbehouden
GND
Handleiding SOLIVIA 2.5 EU G3
Handleiding SOLIVIA 2.5 EU G3
Pin 7
100 ... 150
Ohm, 0,25W
Pin 6
