6
|
Installatie van de unit
6.3 De binnenunit monteren
6.3.1 De binnenunit plaatsen
Uitgebreide handleiding voor de installateur
30
a
b
c

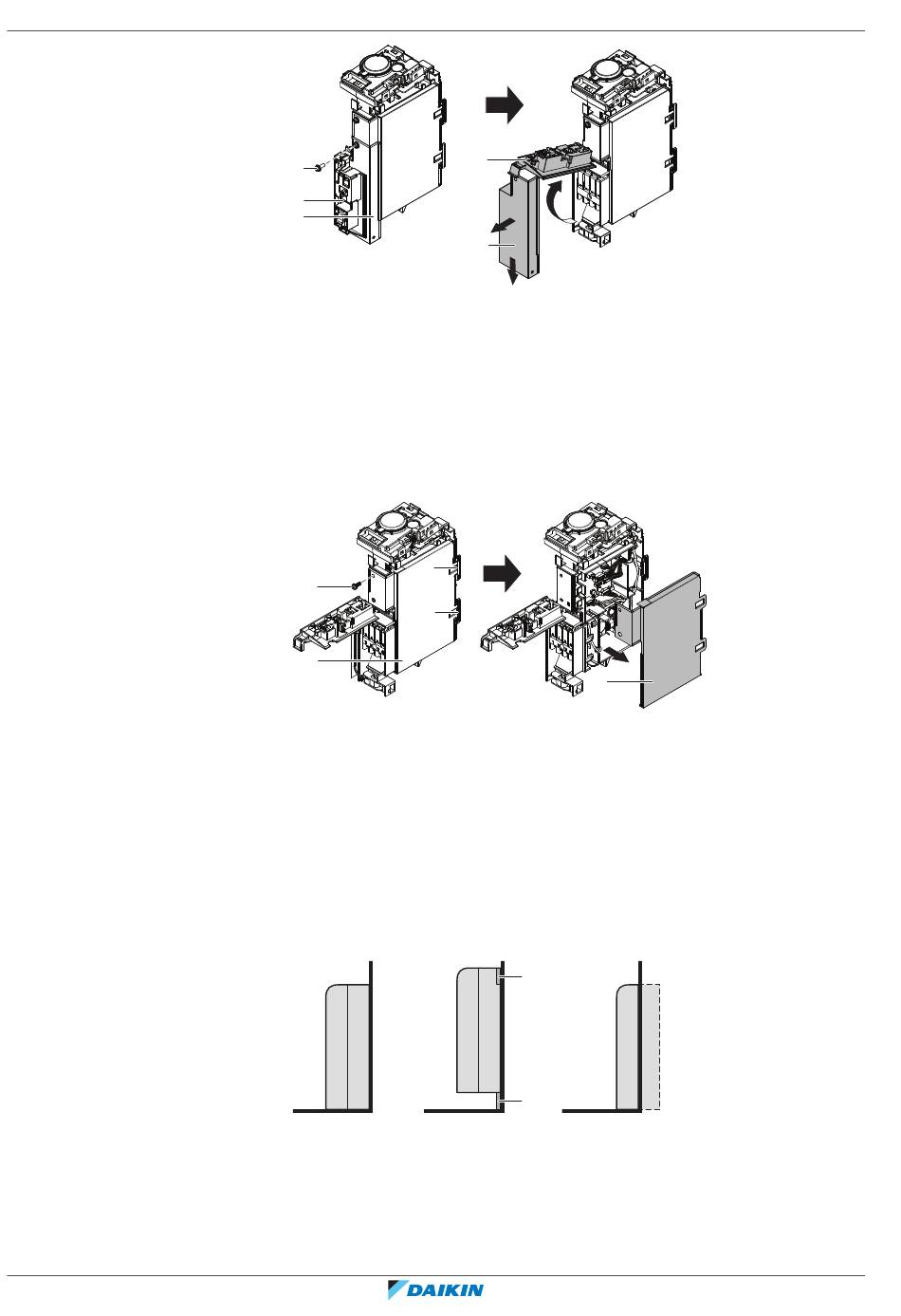

a Schroef
b Bevestigingsplaat sensor
c Deksel (metalen plaat)
Deksel elektrische bedradingskast verwijderen
1 Open het klemmenblok.
2 Verwijder 1 schroef van de elektrische bedradingskast.
3 Haak de 2 tabs op het deksel van de elektrische bedradingskast los en
verwijder het deksel.
a
b
a Schroef
b Deksel bedradingskast
c Tabs
Installatie-opties
Er zijn 3 mogelijke types installatie voor de binnenunit.
A
A Vloerinstallatie (zichtbaar)
B Muurinstallatie (zichtbaar)
C Half verborgen installatie
a Montageplaat
b Plint
b
1
3
c
2
c
c
a
b
B
b
C
CVXM-B, FVXM-B, FVXTM-B
Split-systeemairconditioners
4P769827-3E – 2024.09
