1- Positioneer de wandhouder zodanig dat de monitor zich op een hoogte van ongeveer 1,60 m van
de grond bevindt.
2- Lokaliseer de gaten door de houder op de muur te plaatsen.
Opmerking:
u kan ook de 2 gaten in het midden van de houder, die speciaal hiervoor zijn voorzien,
gebruiken, als u daar de voorkeur aan geeft
om overeen te stemmen met een inbouwbehuizing op de muur van 68 mm.
3- Boor de gaten.
4- Gebruik pluggen die geschikt zijn voor de ondergrond (de meegeleverde pluggen zijn geschikt
voor massieve muren).
5- Bevestig de wandhouder.
6- Sluit de 2 draden van de straatunit en de 2 voedingskabels aan volgens het bedradingsschema.
Opmerking:
- Op draden BUS A en BUS B, ongeacht de polariteit.
- De polariteit van de voedingskabels wordt aangegeven op het uiteinde van de draden, er staat
een "+" symbool voor 24 VDC en een "-" symbool voor GND op de draden.
7- Monteer het scherm op de wandhouder.
Opgelet:
bij deze stap de 230 V AC-voeding niet aansluiten.

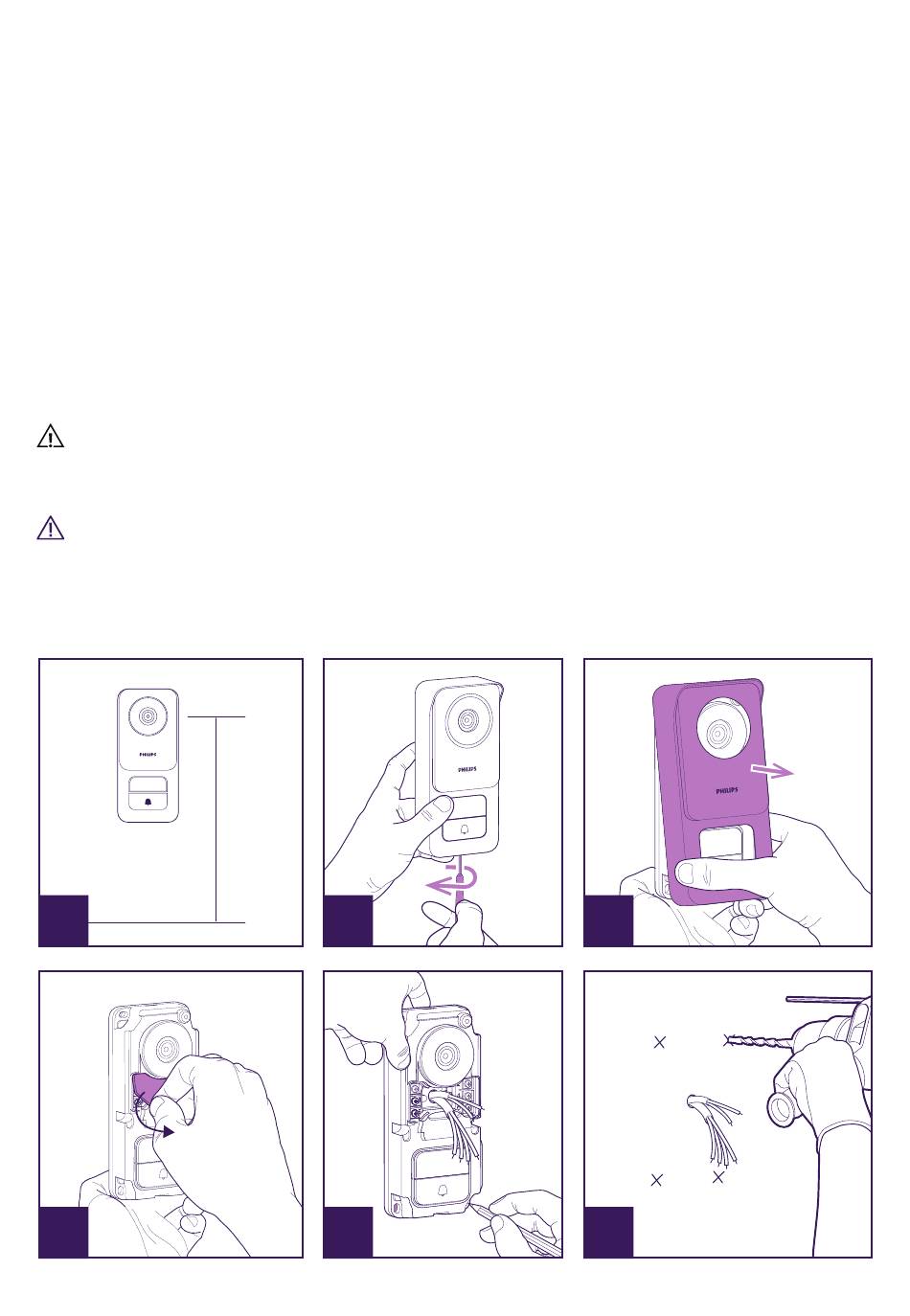

5.3. Installatie van de straatunit
Opgelet:
- Het apparaat mag niet op de voeding aangesloten worden voordat de bekabeling voltooid is.
- De borgschroef mag niet worden verwijderd. Om de voorkant van de straatunit te verwijderen,
draai de schroef los met behulp van het meegeleverde gereedschap. Bij het losdraaien van de schroef
gaat deze naar binnen in plaats van naar buiten: dat is normaal.
1
4
1m60
2
5
WelcomeEye Connect 3 / V2
3
6
NL9
