Philips WelcomeEye Connect 3 Gebruiksaanwijzing pagina 14
Inhoudsopgave
7
1
3
5
1 Gate A
3 Lock A
10
5 Bus A
11

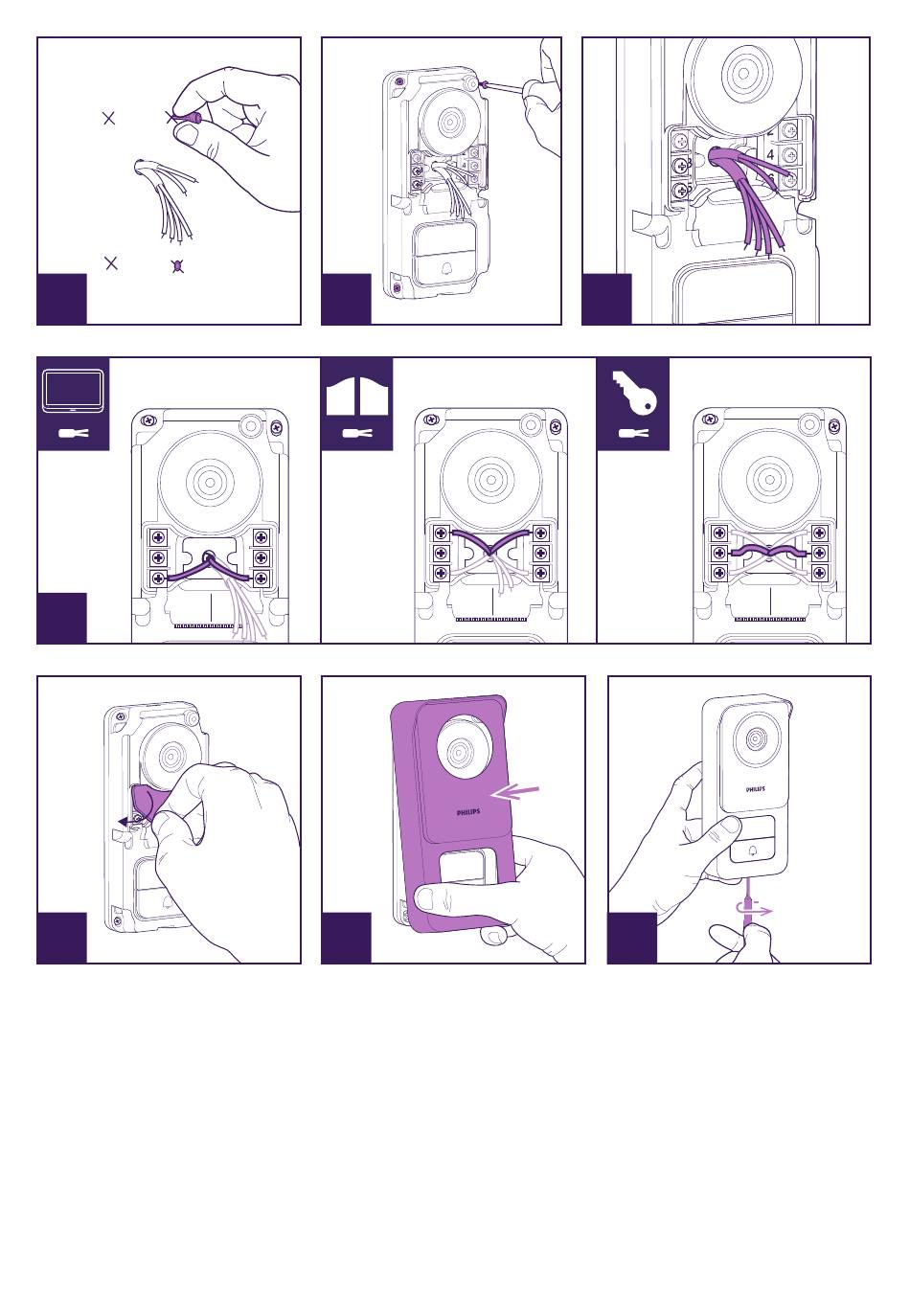

1- De lens van de straatunit moet op een hoogte van ongeveer 1,60 m worden geplaatst.
2- Draai de antidiefstalschroef onder de straatunit los met behulp van het meegeleverde gereedschap.
Als de schroef wordt losgedraaid, trekt hij zich terug in de straatunit en komt de voorkant vrij.
3- Kantel de voorkant van de straatunit om deze te verwijderen.
4- Verwijder de siliconen beschermingsklep.
5- Markeer de positie van de 4 gaten op de muur.
6- Boor de gaten.
7- Gebruik bevestigingspluggen die aangepast zijn aan de aard van uw houder (de meegeleverde
schroeven zijn geschikt voor muren van massief materiaal).
8- Zet de plaat vast met behulp van de juiste schroeven.
9- De aansluitingskabels moeten door het centrale gat in de straatunit lopen en naar buiten komen
via de voorkant.
NL10
8
OPTIE
2
4
6
Gate B 2
Lock B 4
Bus B 6
12
WelcomeEye Connect 3 / V2
9
OPTIE
1
2
3
4
5
6
1 Gate A
Gate B 2
3 Lock A
Lock B 4
5 Bus A
Bus B 6
13
1
2
4
5
6
1 Gate A
Gate B 2
3 Lock A
Lock B 4
5 Bus A
Bus B 6
