Belangrijk:
De borgschroef mag niet worden verwijderd. Om de voorkant van de straatunit te verwijderen, draai
de schroef los met behulp van het meegeleverde gereedschap. Bij het losdraaien van de schroef gaat
deze naar binnen in plaats van naar buiten: dat is normaal. Forceer de schroef niet als hij eenmaal
volledig vastgedraaid is: risico op beschadiging.
1
3
5
1 Gate A
Gate B 2
3 Lock A
Lock B 4
5 Bus A
Bus B 6
Opmerkingen:
- Als de belknop of het naamplaatje wordt ingedrukt, gaat het scherm over en wordt het beeld
weergegeven.
- Verwijder de voorkant van de straatunit en maak deze los van de boven- of onderkant door
voorzichtig te wrikken met een platte schroevendraaier om het naamplaatje (familie 1) te vervangen
of de belknop te vervangen door een tweede naamplaatje voor familie 2.
1
2
3
4
5
6
1 Gate A
Gate B 2
3 Lock A
Lock B 4
5 Bus A
Bus B 6
2
Poort A en poort B:
poortmotor (optioneel, niet meegeleverd)
4
Lock A en Lock B:
6
elektrische sluitplaat (optioneel, niet meegeleverd)
Bus A en bus B:
WelcomeEye Connect 3 / V2

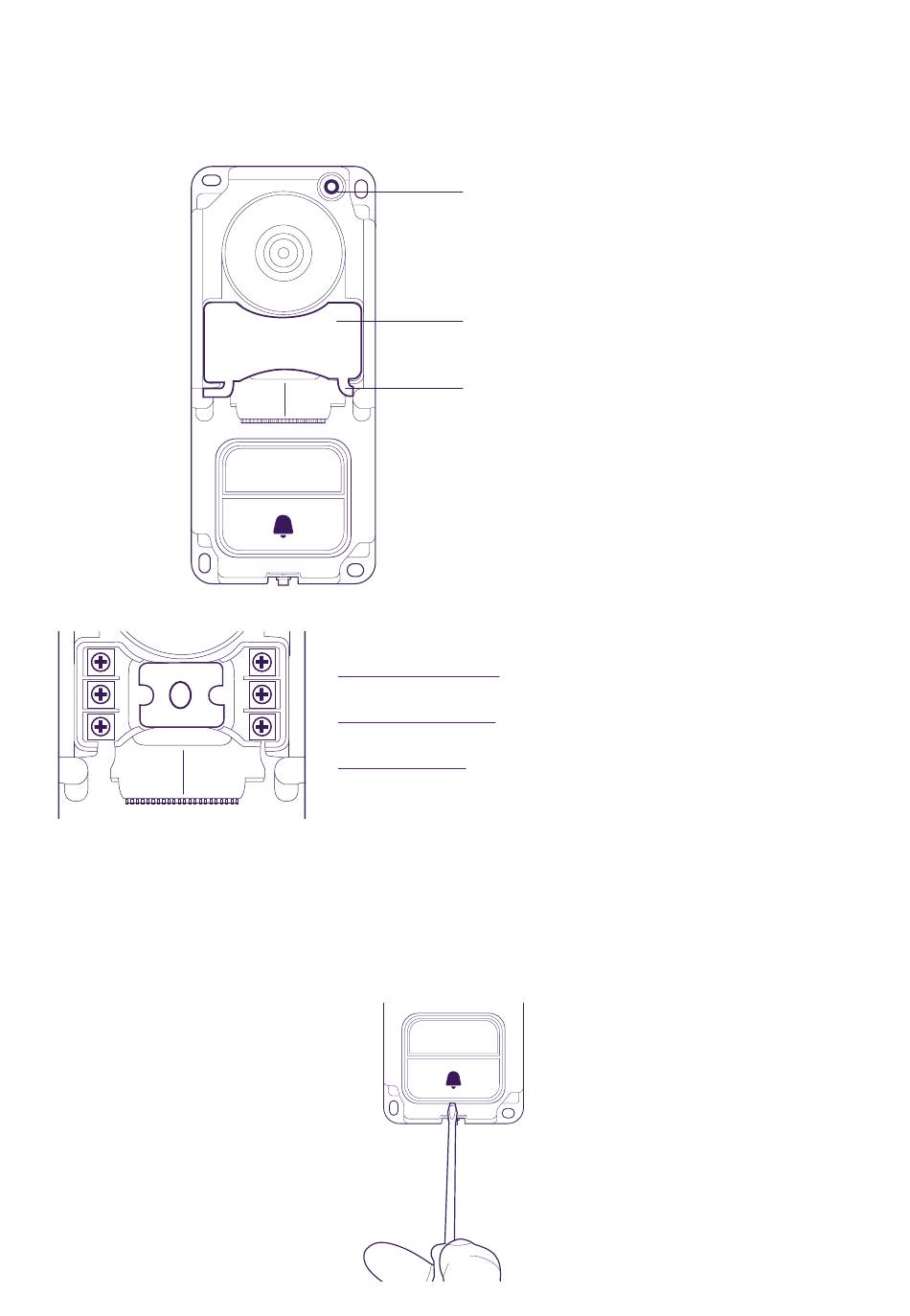

Microfoon
Siliconen
beschermingsklep voor
de verbindingszuilen
Te grijpen onderdeel
om de beschermingskap
te verwijderen
Aansluiting op bedieningscontact van een
Aansluiting op een elektrisch slot of een
Aansluiting op de monitor
1
2
3
4
5
6
1 Gate A
Gate B 2
3 Lock A
Lock B 4
5 Bus A
Bus B 6
NL5
