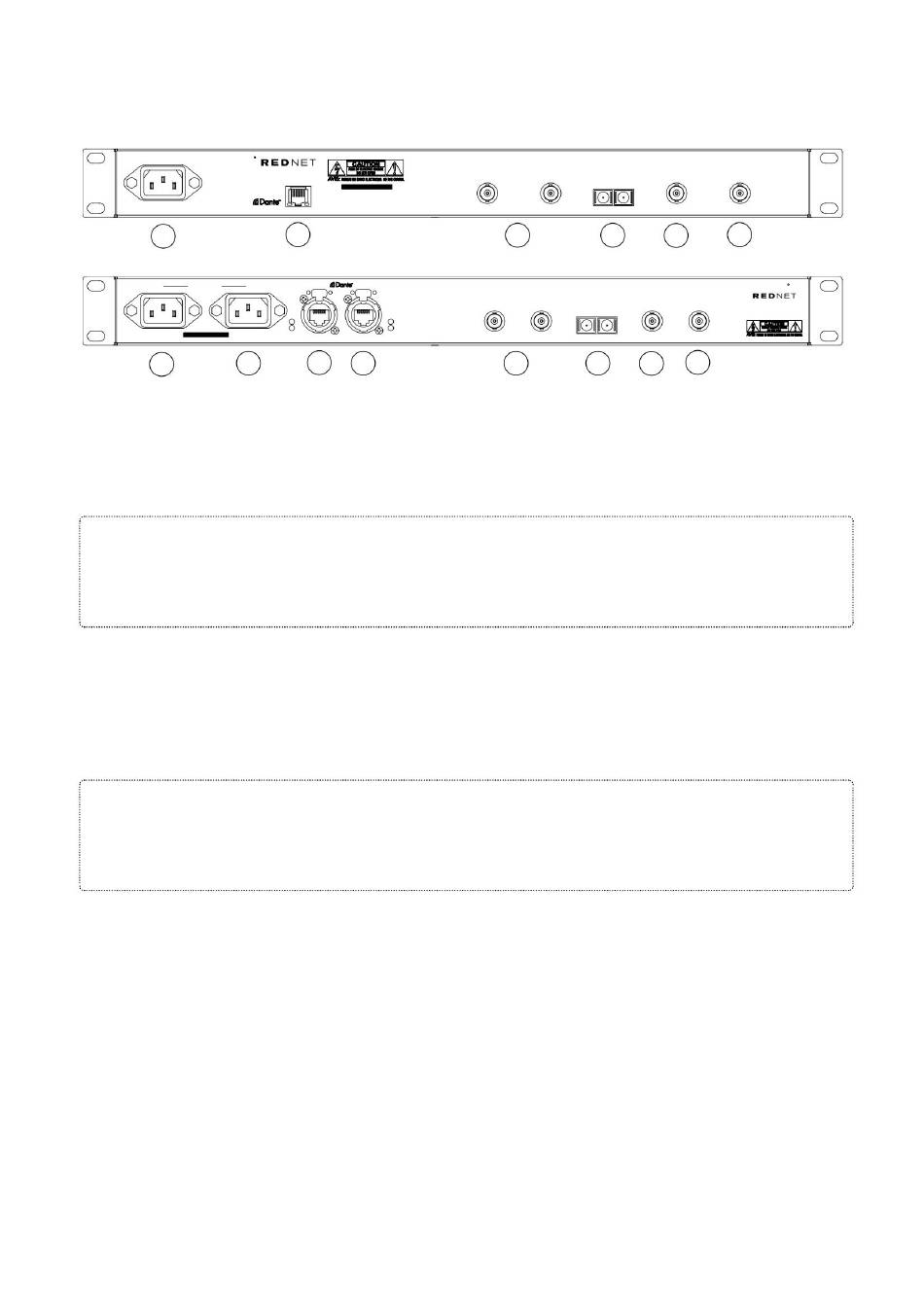

Achterpanelen
ALLEEN AC 100 - 240V
~ 50/60 HZ 30VA
1
ALLEEN AC 100 - 240V
PSU A
DEZE APPARATUUR MOET WORDEN GEAARD VIA HET NETSNOER
1
1. IEC-netvoeding [PSU A]
Standaard IEC-contactdoos voor aansluiting op het lichtnet. RedNet 6/D64R's zijn voorzien van 'universele'
PSU's, waardoor ze kunnen werken op elke voedingsspanning tussen 100 V en 240 V.
Houd er rekening mee dat het eerste gebruik de montage van de plugborgclip vereist – zie pagina 8.
1a IEC-netingang B
Ingangsconnector voor back-up netvoedingsbron. Voeding B blijft stand-by, maar zal het naadloos
D64R
overnemen als PSU A een storing krijgt of zijn netvoeding verliest.
Indien een ononderbroken voeding (UPS) aanwezig is, is het aan te raden deze toe te passen op ingang B.
2. Netwerkpoort [Primair]
RJ45 [etherCON] aansluiting voor het Dante netwerk. Gebruik standaard Cat 5e of Cat 6 netwerkkabels om
verbinding te maken met een lokale Ethernet-switch om de RedNet 6/D64R aan te sluiten op het RedNet-
netwerk. Naast elke netwerkaansluiting bevinden zich LED's die oplichten om een geldige netwerkverbinding
plus netwerkactiviteit aan te geven. Zie pagina 15 voor connectordetails.
2a Secundaire netwerkpoort
Secundaire Dante-netwerkverbinding waarbij twee onafhankelijke Ethernet-verbindingen worden gebruikt
D64R
(redundante modus) of een extra poort op een geïntegreerde netwerkswitch op het primaire netwerk
(geschakelde modus).
3. MADI I/O - BNC Coax
Input en output BNC connectoren voor 75ÿ coaxiale kabel.
4. MADI I/O – Optisch
Duplex SC optische connector. De glasvezelstandaard is 62,5/125 Multimode.
5. Woordklok uit
Geeft een uitvoer van de gekozen systeemklokreferentie (kan worden geschakeld tussen basissnelheid of
netwerksnelheid).
6. Woordklok in
Maakt synchronisatie van het Dante-netwerk met wordclock mogelijk.
FocusriteR
Ethernet
WAARSCHUWING
DEZE APPARATUUR MOET WORDEN GEAARD VIA HET NETSNOER
2
~ 50/60 HZ 30VA
DUW
DUW
WAARSCHUWING
PRIMAIRE
PSU B
ONDERGESCHIKT
2
1a
2a
MADI COAXIAL
MADI OPTICAL
UIT
IN
UIT
IN
3
4
MADI COAXIAL
MADI OPTICAL
UIT
IN
UIT
IN
3
4
7
RedNet 6
WOORD KLOK
UIT
IN
6
5
RedNet D64R
FocusriteR
WOORD KLOK
UIT
IN
6
5
