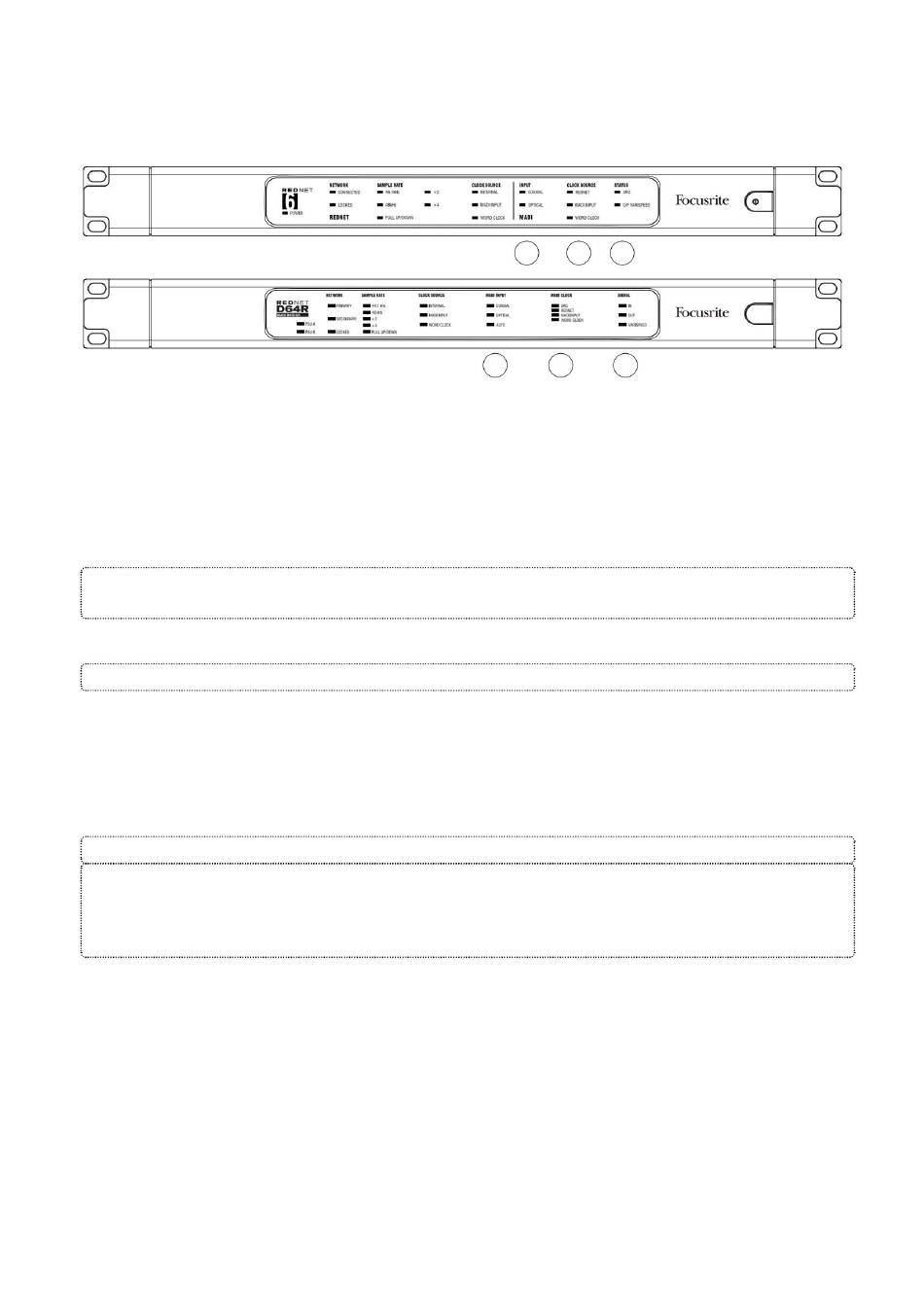

Voorpanelen . . . Voortgezet
6. MADI-ingangsindicatoren
Als een geselecteerd ingangssignaal ongeldig of niet aanwezig is, knippert de LED van de ingangsbron.
• COAXIAL – Oranje LED, geeft aan dat Coax de geselecteerde ingang is, of dat AUTO is geselecteerd en dat de BNC-
ingang geldig is.
• OPTICAL – Oranje LED, geeft aan dat Optical de geselecteerde ingang is, of dat AUTO is geselecteerd en dat de
optische ingang geldig is.
D64R
• AUTO – Geeft aan dat de ingangsselectie automatisch is ingesteld (bij voorkeur optisch). Deze LED knippert als Auto
is geselecteerd, maar geen van beide invoer (COAX of Optical) is geldig.
7. Klokbron [MADI Clock]
D64R
• SRC – Oranje LED, geeft aan dat SRC momenteel actief is.
• REDNET – Oranje LED, geeft aan dat het MADI-signaal de netwerkklok gebruikt.
• MADI INPUT – Oranje LED, geeft aan dat de MADI-uitgangsklok is vergrendeld op de ingangssnelheid.
• WORD CLOCK – Oranje LED, geeft aan dat MADI input/output is vergrendeld op de inkomende
wordclock signaal op achterpaneel BNC.
8. MADI-status [Signaal]
RedNet 6
• SRC – Oranje LED, geeft aan dat SRC momenteel actief is. • INPUT –
Groene LED, geeft aan dat er een signaal aanwezig is op de geselecteerde MADI-ingang. De LED gaat branden als een
D64R
van de kanalen in de invoerstroom een waarde van -42dB(fs) of hoger heeft.
• OUTPUT – Groene LED, geeft aan dat er een signaal aanwezig is op de geselecteerde MADI-uitgang. Brandt als voor
ingangssignaal.
• O/P VARISPEED [VARISPEED] – Oranje LED, geeft aan dat het apparaat in 56-kanaals MADI-modus werkt. Deze
LED zal knipperen wanneer:
a) het signaal valt buiten de MADI-tolerantie (meer dan 1% van de nominale waarde) en de unit is NIET in
b) als 'MADI follow Rx' is ingesteld en een ongeldige invoer wordt gedetecteerd.
56-kanaalsmodus, of...
6
8
7
6
8
7
6
RedNet 6
RedNet D64R
AAN
