4. Afmeting
5. Installatiemethoden
Installatie
5.1
Boor gaten in de muur op de aangewezen locatie voor de installatie van het laadstation. Steek plastic
bouten in de gaten om de expansieschroeven vast te zetten.
Bevestig de montageplaat aan de muur met M5*30 expansieschroeven. Zorg voor een goede uitlijning
met de voorgeboorde gaten.
Installeer het hoofdgedeelte van de CC30 met de gesp op de montageplaat met M5*10
machineschroeven en breng vervolgens de meegeleverde waterdichte pluggen aan.
Sluit het station aan op het elektriciteitsnet volgens de bedradingsvolgorde. Je installatie is nu
voltooid.

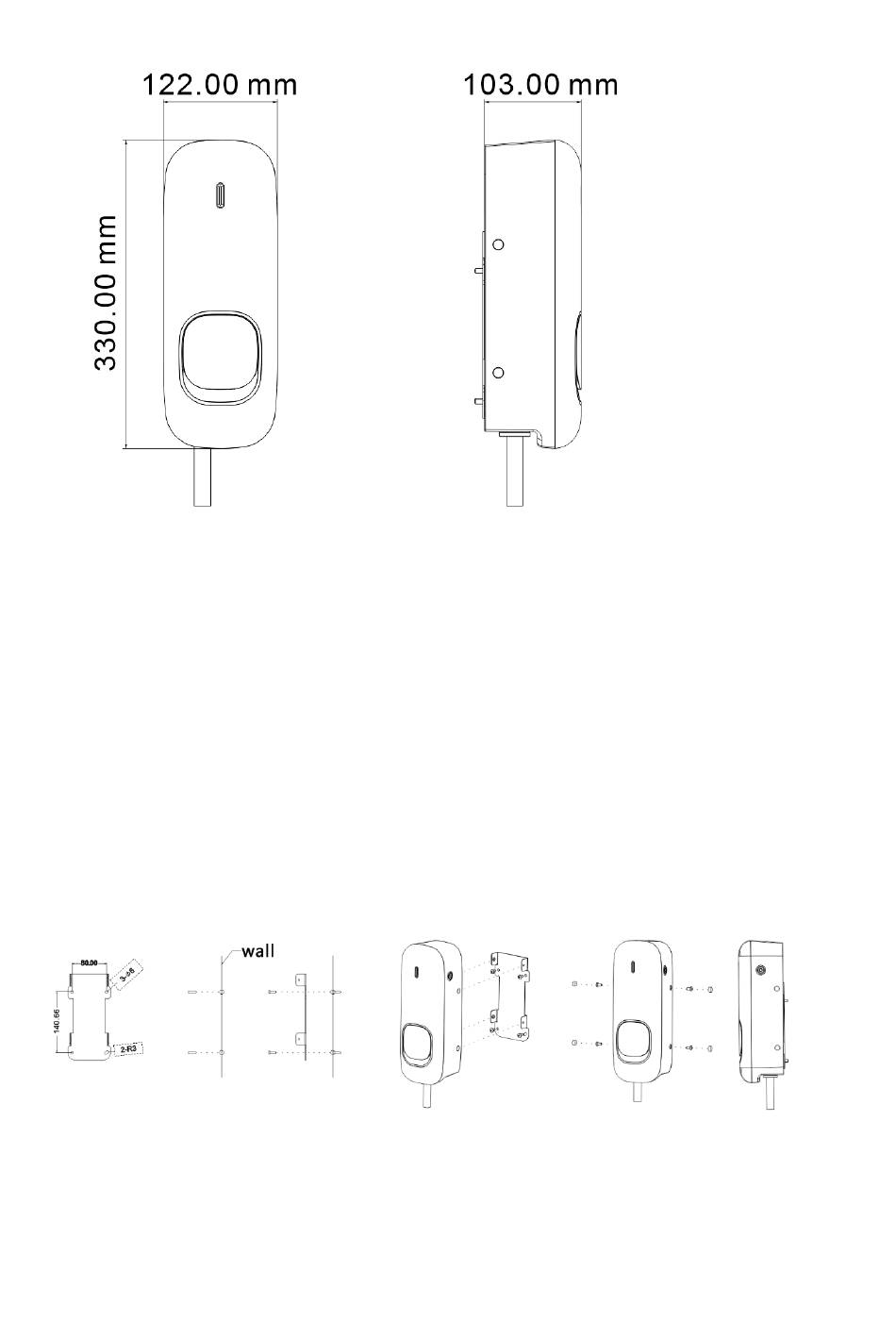

Fig 2 Afmetingen van het laadstation
aan de muur
Fig 3 Installatieprocedures voor wandmontage
