5.2 Installatie op de
Boor gaten in de grond op de aangegeven plaats voor de standaard van het laadstation.
1.
Bevestig de voet van de standaard aan de grond met expansieschroeven M10*100.
Lijn het hoofdgedeelte van de standaard uit met de schroefgaten op de basis van de standaard
2.
en bevestig het met M10*16 schroeven.
Installeer de achterplaat op de standaard met M5*10 machineschroeven.
3.
Lijn de behuizing van de CC30 uit met de gesp op de achterplaat en zet deze vast met M5*10
4.
machineschroeven. Steek de voedingskabel van de CC30 in de ingang van de standaard.
Lijn de bovenste en onderste delen van de standaard uit en zet de verbinding vast met
5.
schroeven M5*10. Trek de ingangskabel van de laadpaal uit de voet van de standaard.
Sluit het station aan op het elektriciteitsnet volgens de bedradingsvolgorde. Je installatie is nu
6.
voltooid.
Opmerking: Bij het installeren van het laadstation moet ruimte worden gereserveerd voor gebruik en
onderhoud.
montagepaal

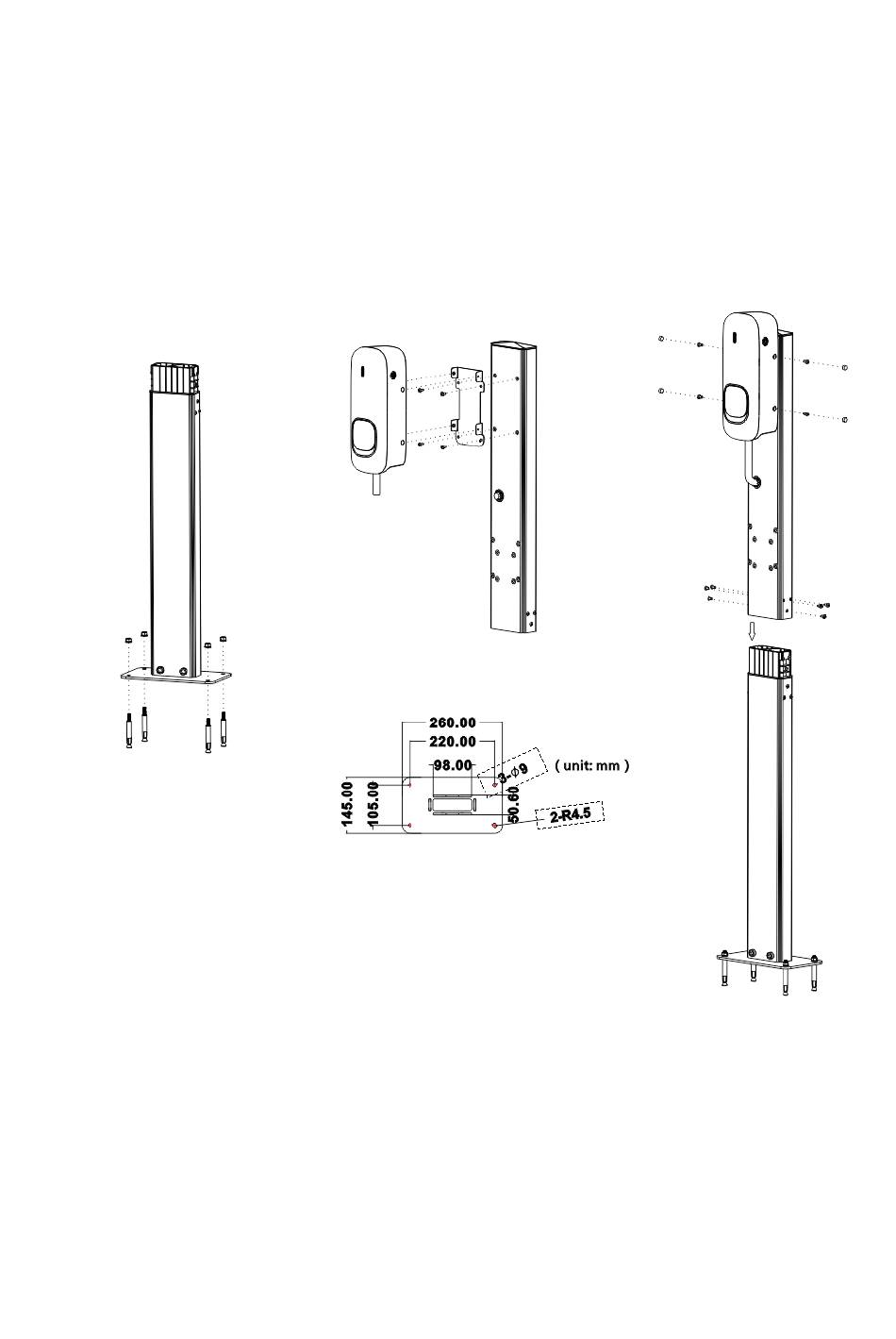

Fig 4 Installatieprocedures voor montagepaal
