Laadstation lnput Stroom lnterface
5.3

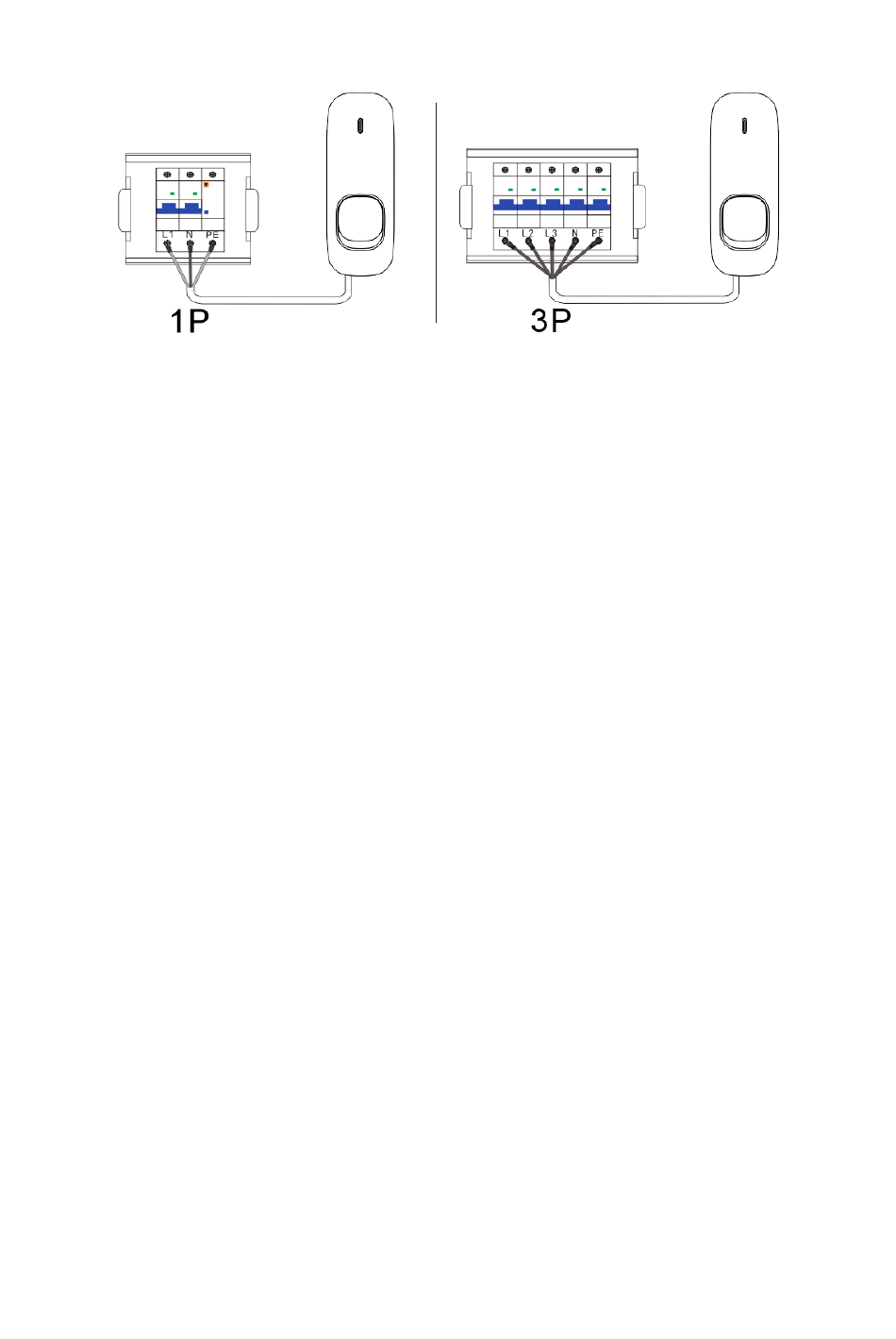

Afbeelding 5 Ingangsstroominterface laadstation
Eenfase 230V Aansluiting:
Sluit de eenfasige 230V-kabel aan op de interfaces L1, N en PE.
Driefasig 400V Aansluiting:
Sluit de driefasige 400V-kabel aan op de interfaces L1, L2, L3, N en PE.
Opmerking: Kies de inkomende kabel volgens de maximale stroomspecificatie van het laadstation. Kies een
2,5mm² kabel voor een 16A laadstation en een 6mm² kabel voor een 32A laadstation.
