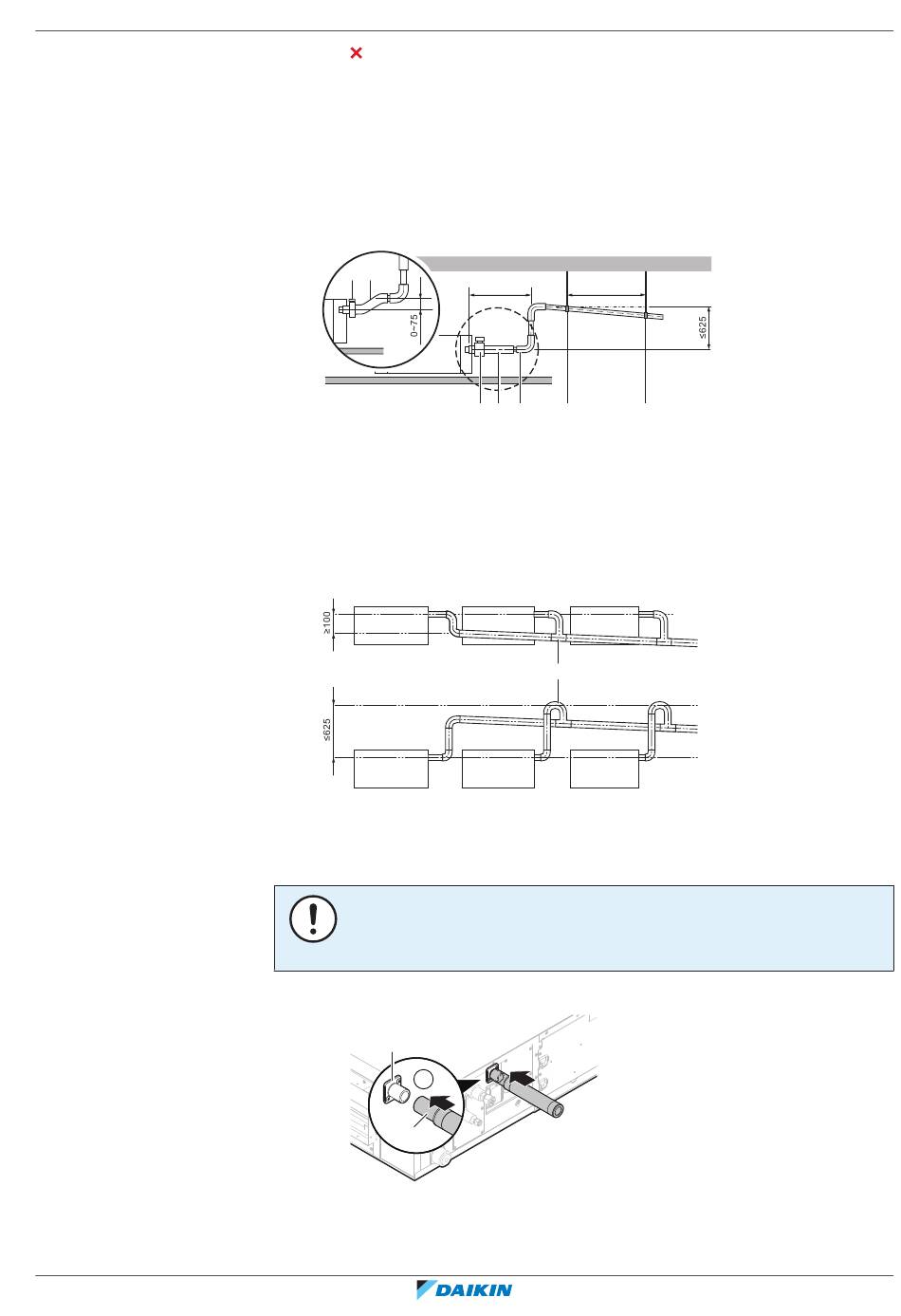

16.2.4 Afvoerleiding aansluiten op de binnenunit
EKVDX32~100A2VEB
VRV-systeemairconditioner
4P664010-1A – 2022.05
Niet toegestaan
▪
Condensatie. Neem maatregelen tegen condensatie. Isoleer de volledige
afvoerleiding in het gebouw.
▪
Stijgleiding. Indien nodig kunt u een stijgleiding installeren om in een helling te
voorzien.
-
Helling afvoerslang: 0~75 mm om belasting op de leiding en luchtbellen te
voorkomen.
-
Stijgleiding: ≤300 mm van de unit, ≤625 mm loodrecht op de unit.
a
b
a Metalen klem (accessoire)
b Afvoerslang (accessoire)
c Stijgende afvoerleiding (plastic buis met een nominale diameter van 20 mm en een
buitendiameter van 26 mm) (lokaal te voorzien)
d Ophangstaven (lokaal te voorzien)
▪
Afvoerleidingen combineren. Afvoerleidingen kunnen worden gecombineerd.
Gebruik afvoerleidingen en T-stukken met de juiste diameter voor de
werkingscapaciteit van de units.
a T-stuk
OPMERKING
Een slechte aansluiting van de afvoerslang kan lekken veroorzaken en schade
berokkenen aan de installatieruimte en de omgeving.
1 Duw de afvoerslang zo ver mogelijk over de aansluiting van de afvoerleiding.
a
1
b
a Aansluiting afvoerleiding (bevestigd aan de unit)
b Afvoerslang (accessoire)
2 Installeer de metalen klem.
≤300
1000~1500
a
b
c
d
d
a
Uitgebreide handleiding voor de installateur en de gebruiker
16
Installatie van de unit
|
(mm)
(mm)
63
