18.3 Externe outputs aansluiten
18.4 Externe input aansluiten
EKVDX32~100A2VEB
VRV-systeemairconditioner
4P664010-1A – 2022.05
d EKVDX-binnenunit
e Normale VRV-binnenunit
De aangelegde stroom van het externe toestel MOET kleiner of gelijk zijn aan 1 A.
Installeer een zekering van ≤1 A om het interne printplaatcontact te beschermen.
Als de aangelegde stroom van het externe toestel meer dan 1 A bedraagt, is het
gebruik van een lokaal te voorzien extern relais verplicht om de stroom in het

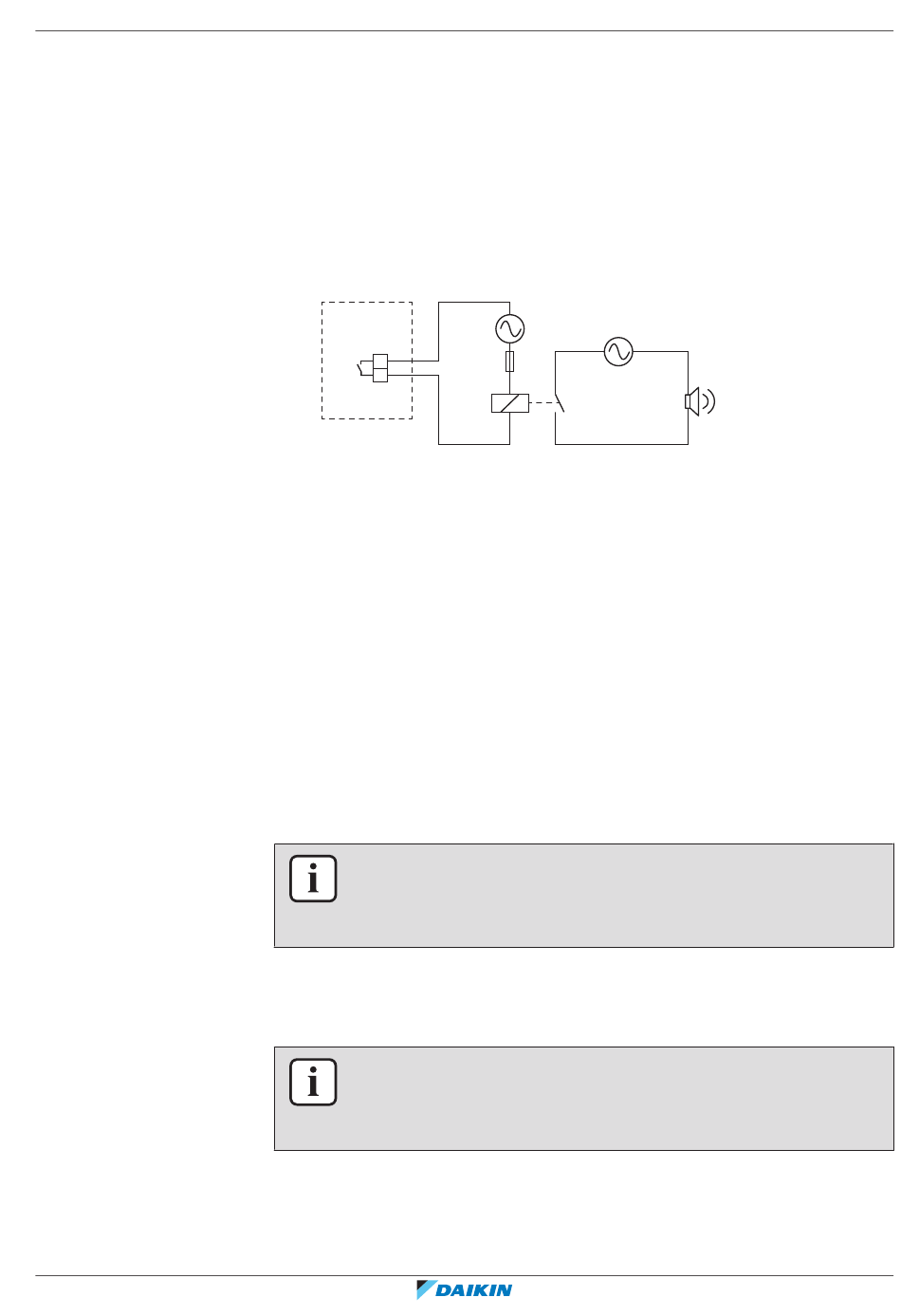

interne printplaatcontact te beperken. Zie het voorbeeldschema hieronder:
X1M
(I ≤ 1 A)
a
e
a Uitgangsklem printplaat relais
b Wisselstroomvoeding voor relais
c Zekering ≤1 A
d Relais (lokaal te voorzien)
e Printplaat relais
f Wisselstroomvoeding voor extern toestel
g Extern toestel (bijv. extern alarm)
Bij R32-koelmiddel MOET het in de gebruikersinterface ingebouwde alarm 15 dB
luider zijn dan het achtergrondgeluid van de kamer. Zoniet:
1 Installeer een extern alarm (lokaal te voorzien) in elke EKVDX.
2 Sluit het externe alarm aan op de relaisprintplaat van elke EKVDX of op het
SVS-uitgangskanaal van de buitenunit.
3 Schakel het in de gebruikersinterface ingebouwde alarm uit als het externe
alarm in dezelfde ruimte als de gebruikersinterface is geïnstalleerd.
Opmerking: Het koelmiddellekalarm MOET op AAN worden ingesteld. De
gebruikersinterface produceert een zichtbaar en hoorbaar alarm wanneer een
R32-koelmiddellek wordt gedetecteerd of een sensor defect/loskgekoppeld is.
INFORMATIE
Geluidsdata over het koelmiddellekalarm zijn beschikbaar in de technische datasheet
van de gebruikersinterface. BRC1H52*-afstandsbedieningen kunnen bijvoorbeeld
een alarm van 65 dB produceren (geluidsdruk, gemeten op 1 meter van het alarm).
INFORMATIE
Voor details over de verschillende standen van de gebruikersinterface en de
instelling ervan, zie de bij de gebruikersinterface geleverde montagehandleiding en
gebruiksaanwijzing.
b
240 V AC
240 V AC
c
f
d
Uitgebreide handleiding voor de installateur en de gebruiker
