De mandgeleiders en
beugels monteren
Benodigde onderdelen voor deze stap:
1
Mandgeleider – model 03415
1
Mandbeugel – model 03415
2
Mandbeugel – model 03416
1
Rolpen – model 03415
2
Rolpen – model 03416
1
Torsieveer, links (goud) – modellen 03415 en 03416
1
Torsieveer, rechts (zwart) – Modellen 03415 en 03416
1
Mandkraag – model 03415
2
Mandkraag – model 03416
2
Platte ring (⅜" x ⅞") – modellen 03415 en 03416
1
Bout (5/16" x 1¼") – model 03415
1
Bout (5/16" x ½") – model 03415
2
Bout (5/16" x ½") – model 03416
1
Plastic ring – model 03415
2
Plastic ring – model 03416
Procedure
1. Haal de maai-eenheden uit de dozen. Zet ze in
elkaar en stel ze af volgens de instructies in de
Gebruikershandleiding voor de maai-eenheid.
2. Gebruik

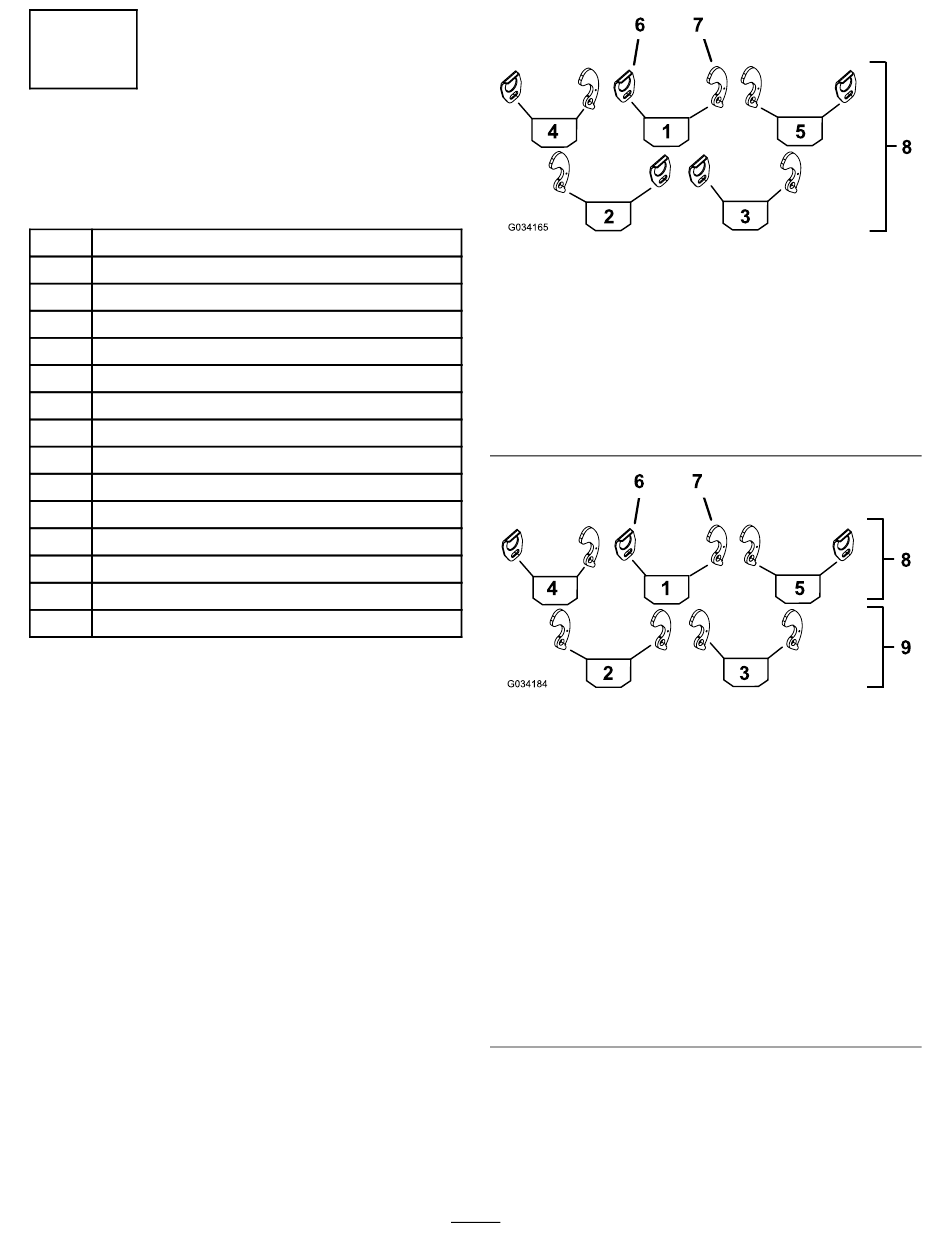

Figuur 3
of
waar de geleiders (rood) of beugels (zwart) van de
mand moeten worden gemonteerd aan de draagframes.
Opmerking:
Figuur 3
5210/5410/5510/5610-serie.
op Reelmaster 3550-serie en 5010-H-serie.
Figuur 4
om de locaties te bepalen
van toepassing op Reelmaster
Figuur 4
van toepassing
Reelmaster 5210/5410/5510/5610-serie
1. Middelste mand
2. Mand linksachter
3. Mand rechtsachter
4. Mand linksvoor
Reelmaster 3550-serie en 5010-H-serie
1. Middelste mand
2. Mand linksachter
3. Mand rechtsachter
4. Mand linksvoor
5. Mand rechtsvoor
3. Monteer een mandgeleider aan de juiste kant van de
draagframes
(Figuur
en een platte ring (⅜" x ⅞"). Plaats de onderdelen
zoals wordt getoond in
5
Figuur 3
5. Mand rechtsvoor
6. Mandgeleider
7. Beugel van mand
8. Set 03415 voor alle
(voorste maai-eenheden
en achterste
maai-eenheden)
Figuur 4
6. Mandgeleider
7. Beugel van mand
8. Set 03415 voor
Reelmaster 5010-H,
3555 en 3575; set
03923 of 03924 voor
Reelmaster 3550 met
voorste maai-eenheden
van 45,7 cm
9. Set 03416 voor
Reelmaster 5010-H,
3555, 3575 en 3550
met maai-eenheden van
55,9 cm
3). Gebruik een bout (5/16" x ½")
Figuur
5.
g034183
g034184
