De Set Op Een Machine Monteren Met Messenkooien Met Een Diameter Van 12,7 Cm - Toro 03415 Installatie-Instructies
Grasmand met flexibele bodem
Inhoudsopgave
af. Verwijder het sleuteltje uit het contact om te
voorkomen dat de motor per ongeluk start.
Belangrijk: Monteer de aanslag van de achterste
hefcilinder alleen op cilinders nr. 2 en 3 van de
(achterste) hefarmen.
2. Monteer de cilinderkragen op de uitgeschoven
cilinderstang; gebruik 2 bouten en 2 flensborgmoeren
(Figuur
2). Controleer of de cilinderkragen over de
bovenkant van de cilinder passen.
3. Monteer de aanslagbeugel losjes op de geleiderbeugel;
gebruik hierbij 2 slotbouten en 2 borgmoeren
2).
4. Zet de aanslagbeugel in de hoogste stand van de beugel
en schroef de flensborgmoeren vast
De set op een machine monteren
met messenkooien met een
diameter van 12,7 cm
Opmerking: U dient de aanslag voor de achterste
hefcilinder (Toro onderdeelnr. 110-9604) afzonderlijk te
bestellen. Neem contact op met een erkende Toro-dealer om
de set te bestellen.
1. Plaats de tractie-eenheid op een horizontaal vlak, laat
de hefarmen/maai-eenheden neer en zet de motor
af. Verwijder het sleuteltje uit het contact om te
voorkomen dat de motor per ongeluk start.
Belangrijk: Monteer de aanslag van de achterste
hefcilinder alleen op cilinders nr. 2 en 3 van de
(achterste) hefarmen.
2. Monteer de cilinderkragen en het afstandsstuk op de
uitgeschoven cilinderstang; gebruik 2 bouten en 2
flensborgmoeren
(Figuur
Opmerking: Controleer of de cilinderkragen over de
bovenkant van de cilinder passen en het afstandsstuk
gelijk komt met het uiteinde van de cilinder.
3. Monteer de aanslagbeugel losjes op de geleiderbeugel;
gebruik hierbij 2 slotbouten en 2 borgmoeren
2).
4. Zet de aanslagbeugel in de laagste stand van de beugel
en schroef de flensborgmoeren vast
(Figuur
(Figuur
2).
2).
(Figuur
(Figuur
2).

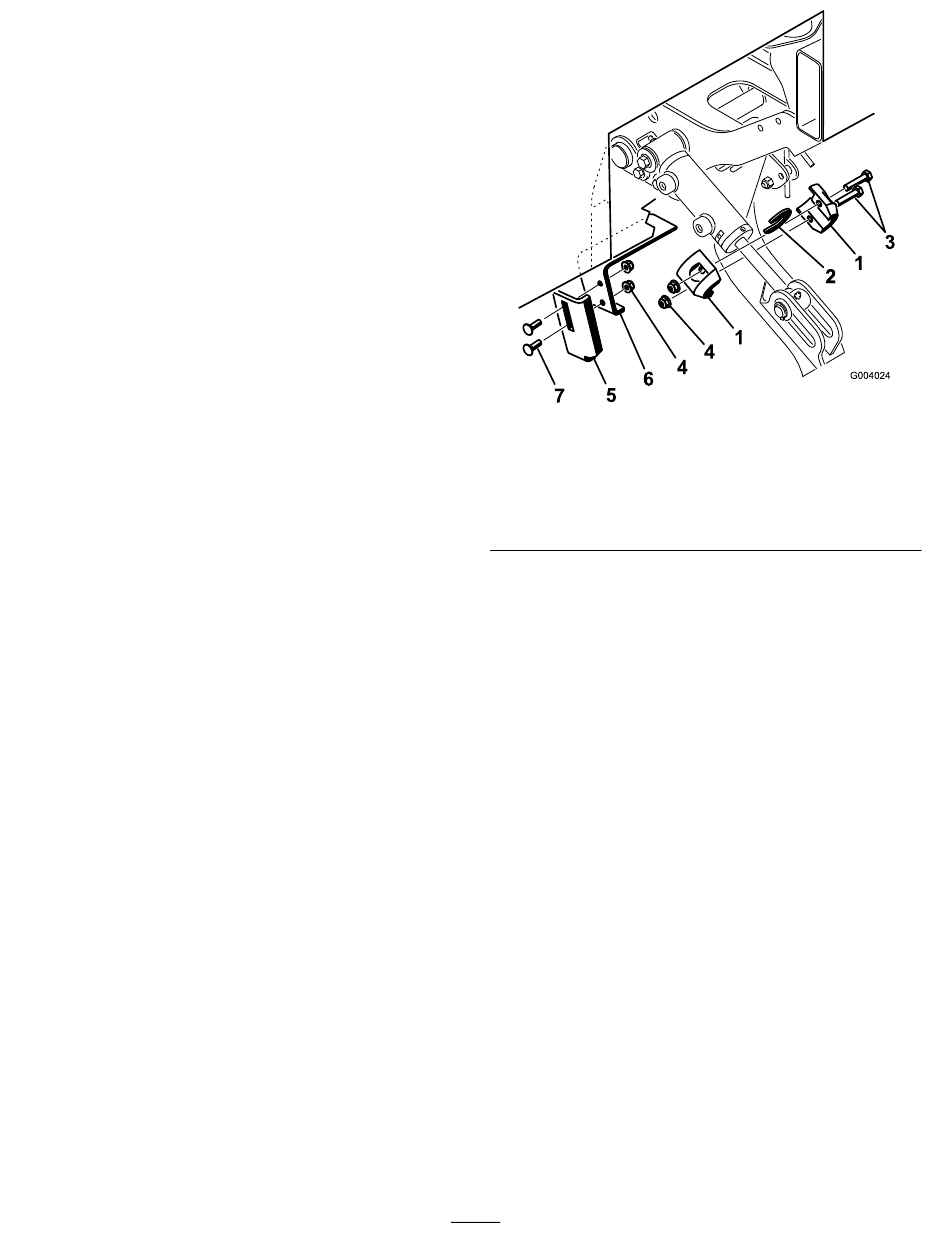

1. Cilinderkraag
2. Afstandsstuk
3. Bout
4. Flensborgmoer
4
Figuur 2
5. Aanslagbeugel
6. Geleiderbeugel
7. Slotbout
g004024
