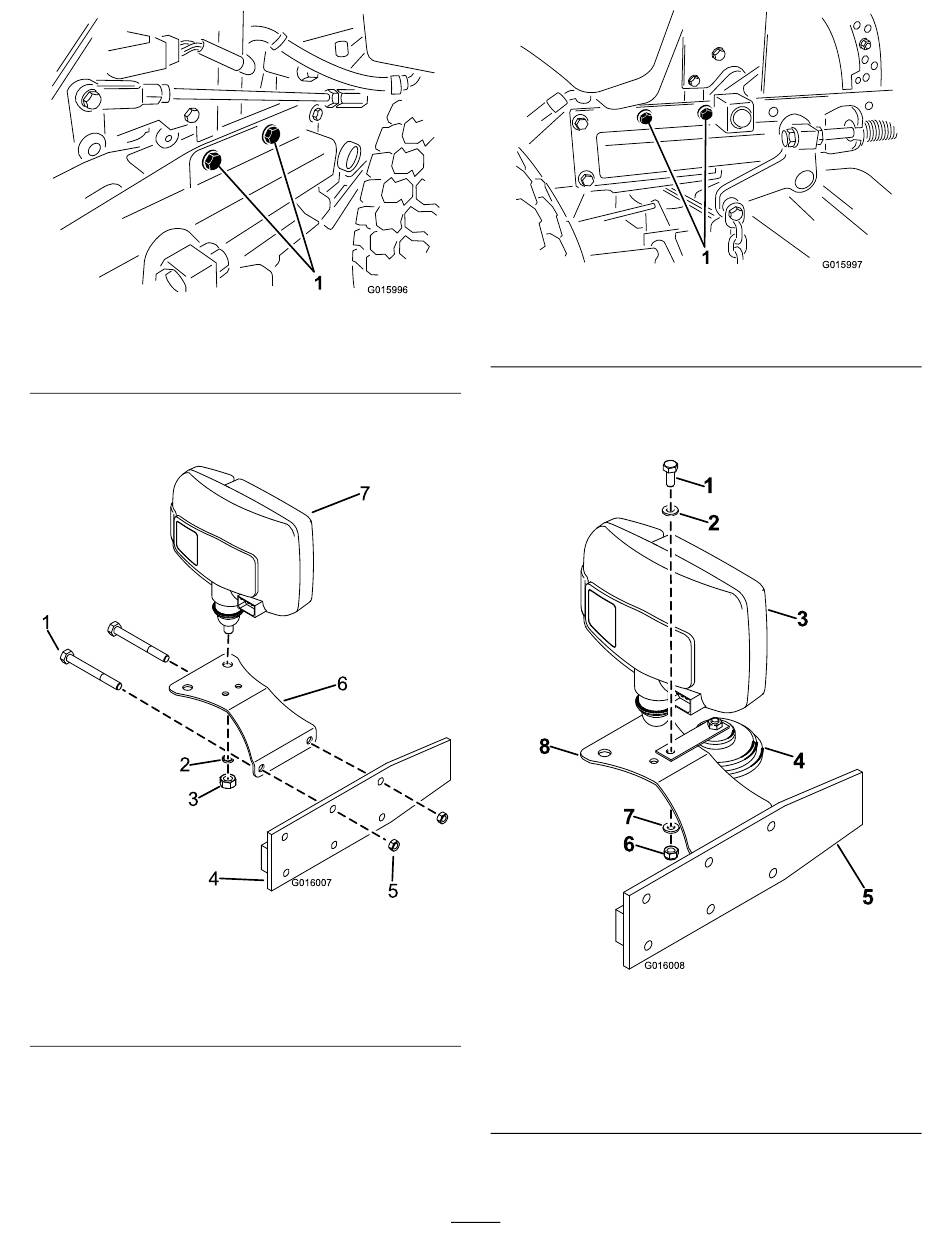

Toro 02840 Installatie-Instructies pagina 4
Verlichtingsset
1. Verwijder deze moeren en bouten.
2. Monteer een voorlichtbeugel op de linkerrail met de
verwijderde moeren en bouten (Figuur 5).
1
2
3
4
1. Aanwezige bout
2. Sterring (bij de koplamp
geleverd)
3. Moer (bij de koplamp
geleverd)
3. Bevestig de linkerkoplamp aan de beugel van het
voorlicht met een veerring en een moer die bij de
koplamp geleverd zijn (Figuur 5).
4. Herhaal stap 1 tot 3 voor de andere kant (Figuur 6).
G015996
Figuur 4
Linkerrail
7
6
G016007
5
Figuur 5
4. Zijrail
5. Aanwezige moer
6. Beugel voorlicht
1. Verwijder deze moeren en bouten.
5. Monteer de claxon op de linkerbeugel zoals op
Figuur 7. Bevestig met een bout (M8 x 20), 2 ringen
(M8) en een moer (M8).
8
7
6
G016008
Linkerhouder claxon
1. Bout (M8 X 20)
2. Ring (M8)
3. Linkerkoplamp
4. Claxon
4
G015997
Figuur 6
Rechterrail
1
2
3
4
Figuur 7
5. Linkerrail
6. Moer (M8)
7. Ring (M8)
8. Beugel
5
