Toro 02840 Installatie-Instructies pagina 8
Verlichtingsset
4
De kabelboom leiden
Benodigde onderdelen voor deze stap:
1
Nummerplaatverlichting
2
Bout (M5 X 16)
4
Ring (1/4 x 3/4 inch)
4
Moer (M5)
1
Beugel lichtplaat
2
Bout (M6 X 16)
4
Ring (M6 x 12)
2
Moer (M6)
1
30 A zekering
Procedure
1. Verbind de 4- en 3-voudige aansluitingen op de
combinatieschakelaar en de overige aansluiting met
de rechterkoplamp. Leid de kabelboom naar links
langs de voorste rail en sluit de linkerkoplamp aan
(Figuur 18).
2. Leid de kabelboom langs de linkerrail om de
linkerkoplamp en de claxon aan te sluiten. Sluit de
twee kleine aansluitingen aan op de claxon en de
grote op de koplamp (Figuur 18).
3. Leid de kabelboom naar achteren om de
achterkoplampen en de nummerplaatverlichting
aan te sluiten. Leid de draad door de opening in
de beugel links achteraan. Buig de plaatlip van de
achterkoplamp 90° naar boven en sluit dan de draden
aan. Herhaal dezelfde procedure voor de koplamp
rechts achteraan (Figuur 18).
4. Z597 –Leid de draad door het achterpaneel
(middelste opening) en de pakkingring van de
nummerplaatverlichting. Sluit de aansluitingen
aan op de plaat. Bevestig de achterkant van het
achterlicht aan het achterpaneel met een bout (M5
x 16), 2 ringen (1/4 x 3/4 inch) en 2 moeren (M5)
(Figuur 18).
Z593 –Leid de draad door het achterpaneel
(middelste opening) en de pakkingring van de
nummerplaatverlichting. Sluit de aansluitingen aan
op de plaat. Monteer de nummerplaatverlichting
op de plaatbeugel van het licht met 2 moeren (M5)
en 2 ringen (1/4 x 3/4 inch). Monteer dit op het
achterpaneel met 2 bouten (M5 x 16), 4 ringen (M6 x
12) en 2 moeren (M6) (Figuur 17).
4
3
2
1. Moeren (M5)
2. Ring (1/4 x 3/4 inch)
3. Bouten (M6 x 16)
5. Alleen Z597 –Vervang de gele 20 A zekering door
een blauwe 30 A zekering.
6. Verbind de kabelboom met kabelbinders aan het
frame en zorg er daarbij voor dat de kabelboom
niet in de buurt van warmtebronnen of bewegende
onderdelen komt (Figuur 18).
7. Verbind de rode en zwarte ringaansluitingen met de
accu (Figuur 18).
8. Plaats en bevestig alle deksels.
8
6
1

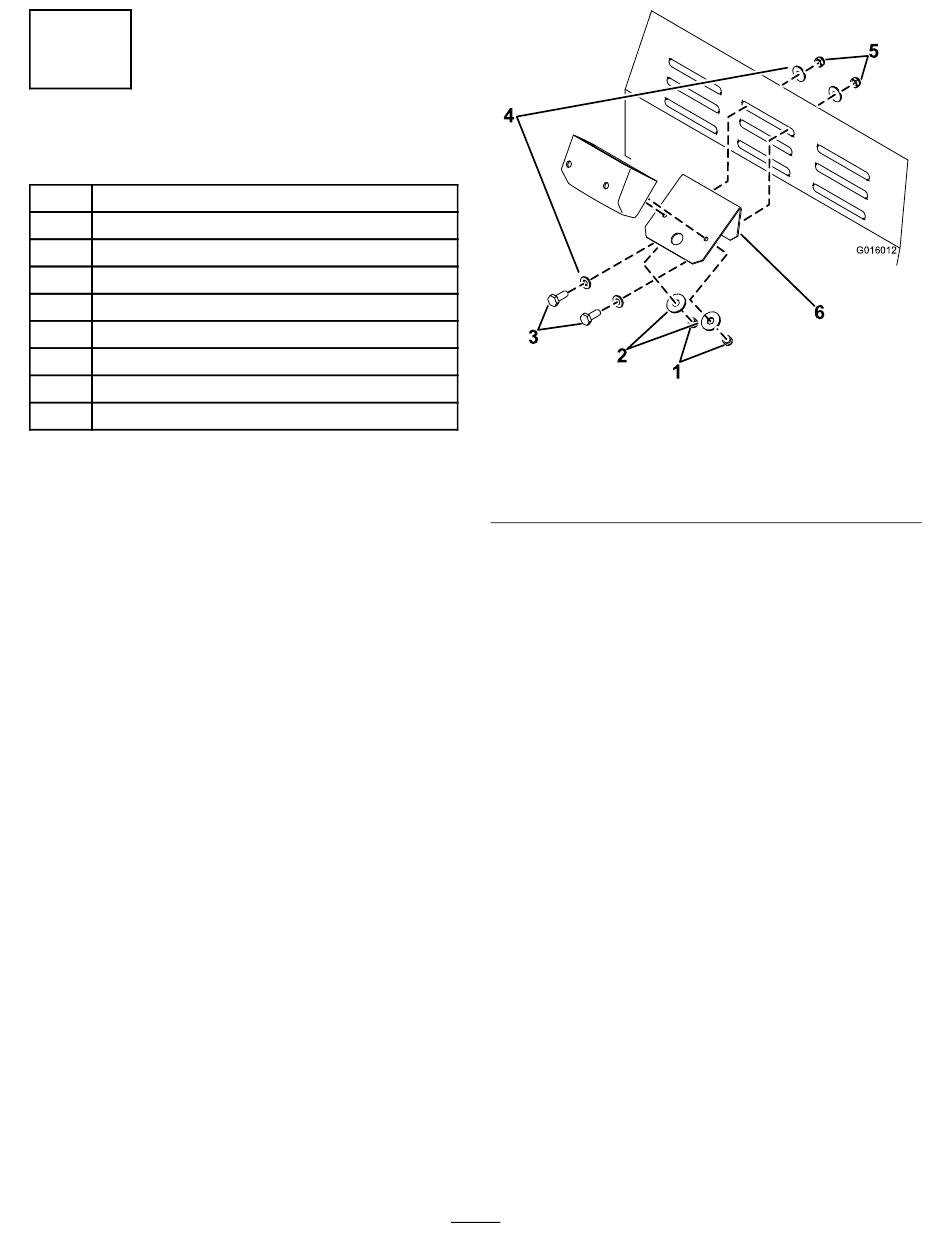

Figuur 17
Alleen Z593
4. Ring (M6 x 12)
5. Moeren (M6)
6. Beugel
5
G016012
