Verlichtingsset
3
De schakelaars monteren
Benodigde onderdelen voor deze stap:
2
Onbedrukte schakelaar
1
Bedieningspaneel
1
Combinatieschakelaar
1
Opzetstuk adapterschakelaar
1
Schakelaar voor gevarenverlichting
1
Verlichtingsschakelaar
1
Lens schakelaar voor gevarenverlichting
1
Lens verlichtingsschakelaar
2
Pakkingring
1
Kabelklemband
1
Bout (M5)
1
Ring (M5)
1
Moer (M5)
1
Schroef
1
Meervoudige krimpaansluiting
1
Mannelijke krimpaansluiting
1
Vrouwelijke krimpaansluiting
Procedure
1. Snij 40 mm van de rechterbedieningshendel
(Figuur 8). Gebruik tweecomponenten expoxyhars
om het opzetstuk van de adapterschakelaar in de
bedieningshendel te lijmen (Figuur 8).
1
1. 40 mm
G015998

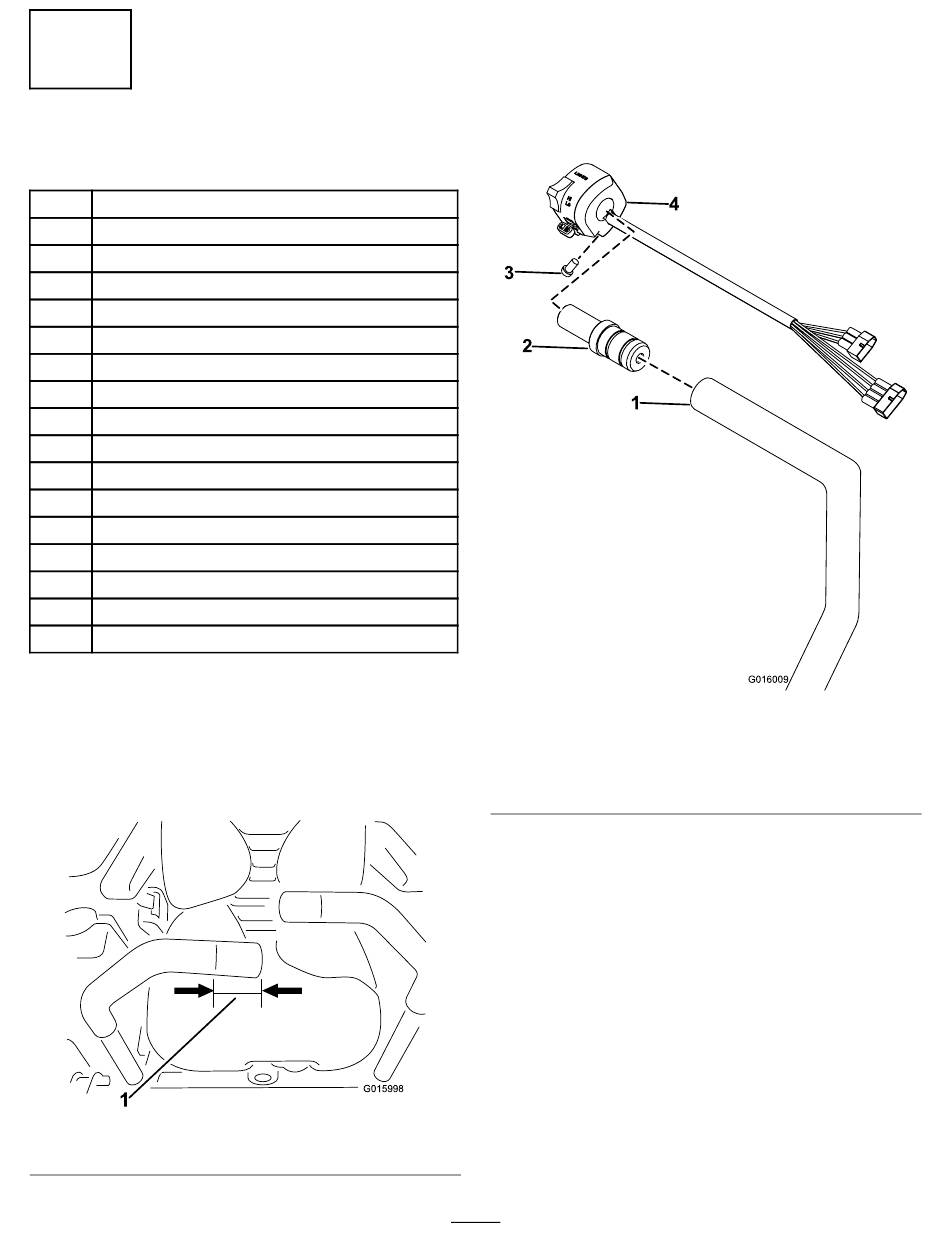

Figuur 8
Opmerking: Alle braam moet verwijderd
worden van de randen om schade aan de draden te
voorkomen.
2. Verbind de combinatieschakelaar met het opzetstuk
van de adapterschakelaar en bevestig met een schroef
(Figuur 9).
3
2
1
1. Rijhendel
2. Opzetstuk
adapterschakelaar
3. Druk de schakelaar voor de gevarenverlichting, de
verlichtingsschakelaar en 2 onbedrukte schakelaars
in het bedieningspaneel zoals op de afbeelding
(Figuur 10).
5
4
G016009
Figuur 9
3. Schroef (bij de schakelaar
geleverd)
4. Combinatieschakelaar
