Toro 02840 Installatie-Instructies pagina 7
Verlichtingsset
G015940
1. Aanwezig aansluitpunt
2. Rode draad
1
1. Dikke roze draad
2. Dunne roze draad
3. Vrouwelijke aansluiting

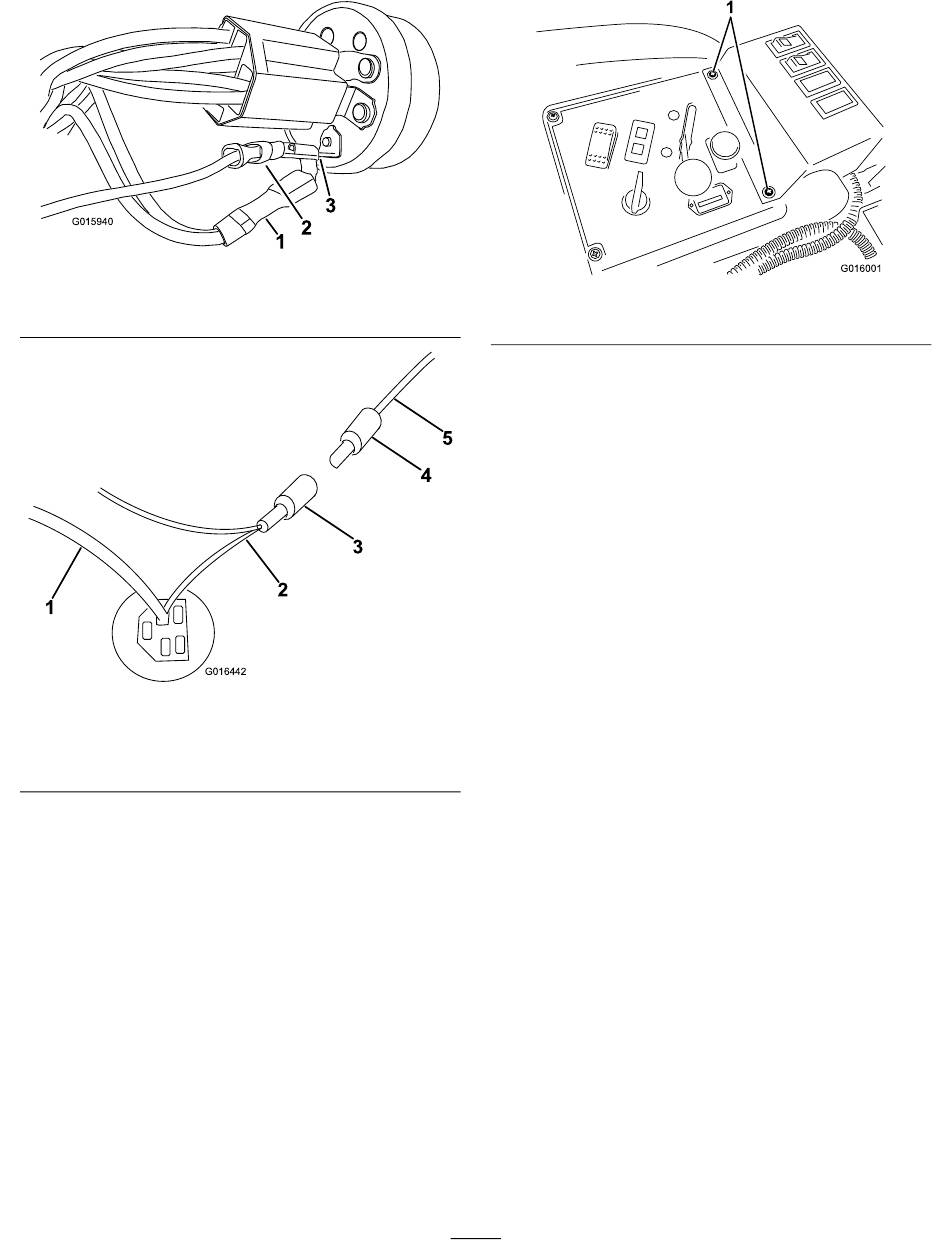

9. Klem een meervoudige aansluiting op de rode
draad van de verlichtingskabelboom. Verwijder de
enkelvoudige aansluiting van de contactschakelaar.
Sluit de meervoudige aansluiting op deze plaats aan
en steek daarna de verwijderde aansluiting in de
meervoudige aansluiting (Figuur 14).
10. Snijd de dunne roze draad halverwege in, strip
de isolatie en sluit de draad aan op de blauwe
vrouwelijke krimpconnector. Krimp vervolgens
de mannelijke aansluiting aan de rode draad van
de verlichtingskabelboom. Sluit het geheel aan op
de contactschakelaar, op de plaats aangegeven in
Figuur 15.
11. Plaats het bedieningspaneel terug en bevestig
dan het schakelpaneel op de rechterkant van het
bedieningspaneel met de 2 aanwezige schroeven
(Figuur 16).
3
2
1
Figuur 14
3. Meervoudige contactklem
3
2
G016442
Figuur 15
4. Mannelijke aansluiting
5. Rode draad
1. Schroeven
5
4
7
G016001
Figuur 16
