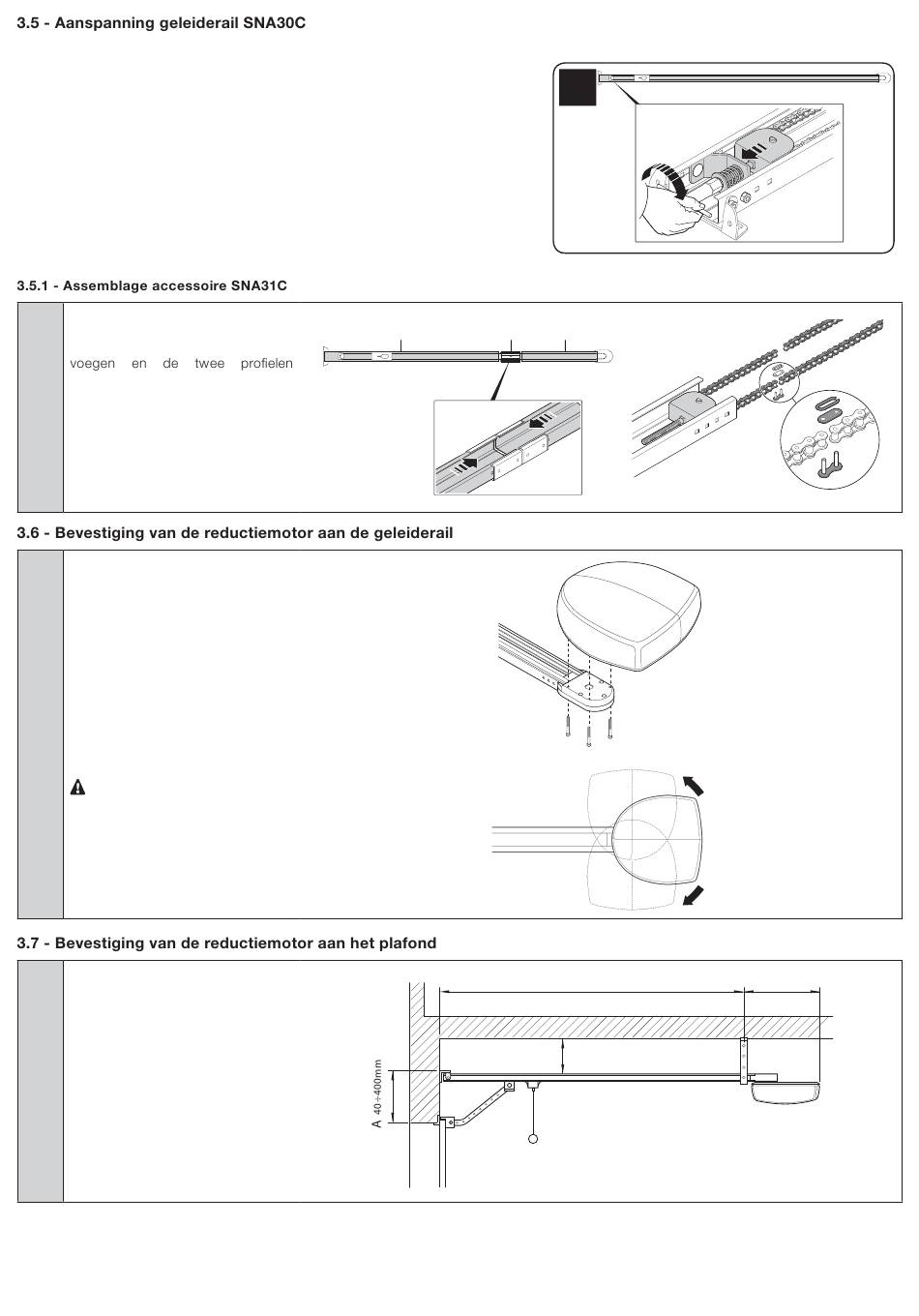

Voor garagepoorten
De geleiderail SNA30C is reeds geassembleerd. Het enige wat u nog
moet doen, is de ketting met behulp van de moer D aanspannen tot-
dat u voelt dat die voldoende aangespannen is.
01.
Verleng
de
ketting
uiteinden
met
behulp
verbindingsschakel
F met de koppelingsbeugel te
verbinden. Breng de motorslede,
het
kopgedeelte
kettingaanspanner terug in hun
beginpositie. Span de ketting op.
01.
Verbind de reductiemotor met de
kop van de geleiderail A en bevestig
hem vervolgens met de 4 schroeven
V6.3x38.
De motor kan in drie verschillende
standen gedraaid worden.
01.
Teken op basis van de waarden A
en B in afb. 1 in het midden van de
poort de twee punten af waar de
voorste beugel van de geleiderail
bevestigd moet worden. Naargelang
het soort materiaal kan de voorste
beugel met nagels, pluggen of
schroeven worden vastgezet. Als
de waarden A en B dat toelaten,
kan de beugel rechtstreeks aan het
plafond worden bevestigd.
12 – Nederlands
door
twee
van
de
samen
te
en
de
7
F
B
F
C
B
2970mm
0÷400mm
D
380mm
