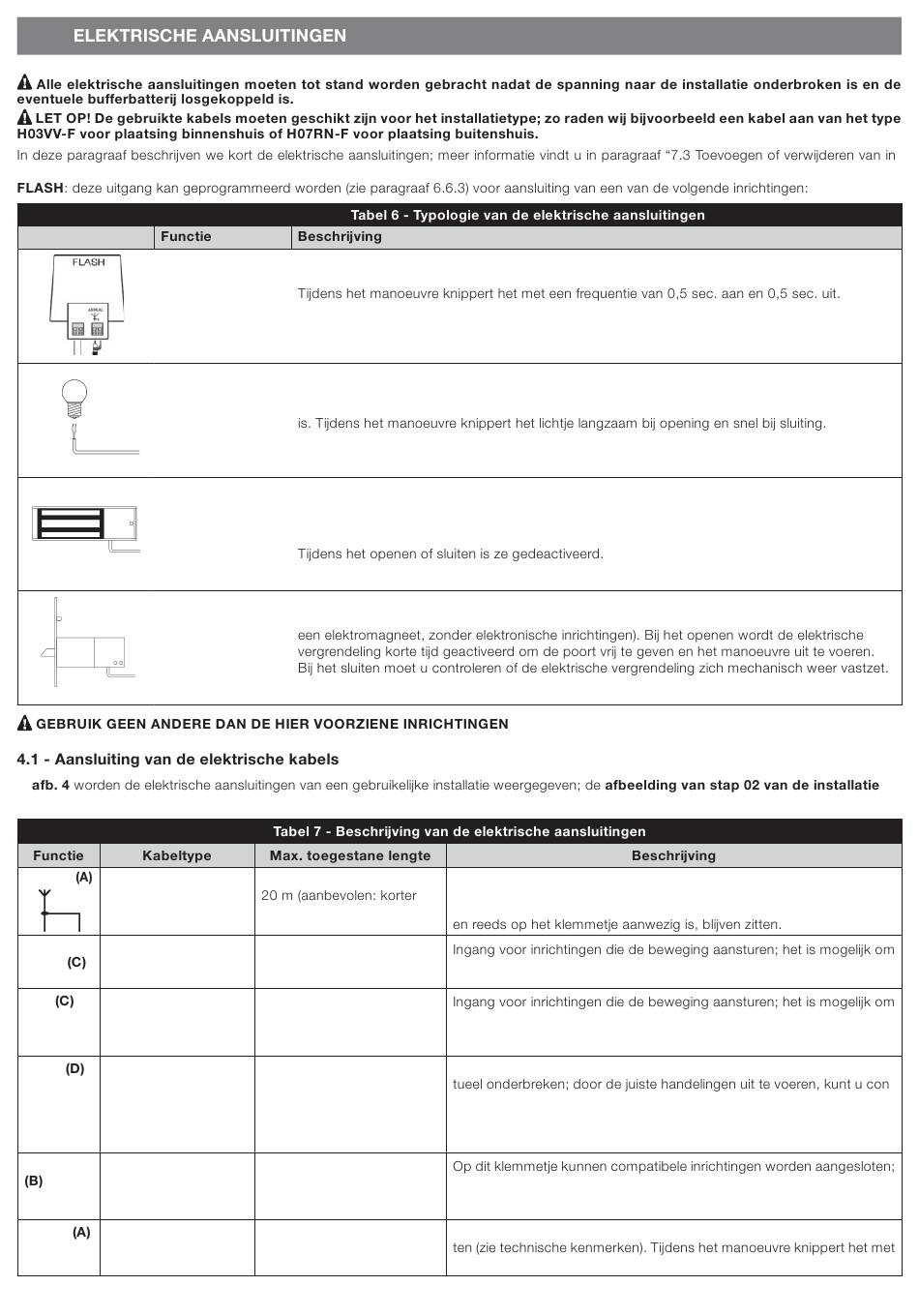

Nice SN6021 Aanwijzingen Voor Installatie En Aansluiten pagina 17
Voor garagepoorten
4
richtingen".
KNIPPERLICHT
UITGANG "LAMPJE
POORT OPEN"
ZUIGNAP
ELEKTRISCHE
VERGRENDELING
In
toont het bedradingsschema van de elektrische aansluitingen die uitgevoerd moeten worden op de besturingseenheid.
Antenne
1 afgeschermde kabel
(type RG58)
OPEN
1 kabel 2x0.5mm²
SbS
1 kabel 2x0.5mm²
STOP
1 kabel 2x0.5mm²
BLUEBUS
1 kabel 2x0.75mm²
FLASH
1 kabel 2x0.5mm²
Indien als "knipperlicht" op de uitgang "FLASH" geprogrammeerd, kan een NICE "ELDC"-knip-
perlicht worden aangesloten.
Indien als "lampje poort open" op de uitgang "FLASH" geprogrammeerd, kan een 24 V-lampje
van max. 5 W worden aangesloten om te signaleren dat de poort geopend is.
Dit lampje brandt permanent wanneer de poort geopend is, en gaat uit zodra de poort gesloten
Indien als "zuignap" op de uitgang "FLASH" geprogrammeerd, kan een 24 V-zuignap van max.
10 W worden aangesloten (uitvoeringen met alleen een elektromagneet, zonder elektronische
inrichtingen).
Wanneer de poort gesloten is, wordt de zuignap door vergrendeling van de poort geactiveerd.
Indien als "elektrische vergrendeling" op de uitgang "FLASH" geprogrammeerd, kan een elektri-
sche vergrendeling met 24 V-slot van max. 10 W worden aangesloten (uitvoeringen met alleen
dan 5 m)
20m
20m
20m
20m
20m
Ingang voor aansluiting van de antenne voor de radiosignaalontvanger.
De antenne is in ELDC ingebouwd. Als alternatief kan een externe an-
tenne gebruikt worden of kan het stuk kabel dat als antenne functioneert
contacten van het type "Normaal Open" aan te sluiten. De openingsin-
structie wordt gegenereerd door activering van de ingang.
contacten van het type "Normaal Open" aan te sluiten. Een SbS-instruc-
tie (stap-voor-stap) wordt gegenereerd door activering van de ingang of
via het koordje.
Ingang voor inrichtingen die het lopende manoeuvre blokkeren of even-
tacten van het type "Normaal Gesloten", "Normaal Open" of inrichtingen
met een constante weerstand of van het optische type OSE (Optical
Safety Edge) aansluiten. Meer informatie over STOP vindt u in paragraaf
"8.1".
ze worden allemaal parallel aangesloten met slechts twee draden waar-
langs zowel de elektrische voeding als de communicatiesignalen lopen.
Meer informatie over BlueBUS vindt u in paragraaf "8.1".
Op deze uitgang kan een ELDC-knipperlicht van Nice worden aangeslo-
een frequentie van 0,5 sec. aan en 0,5 sec. uit.
-
-
Nederlands – 15
