3
De accu's monteren
Benodigde onderdelen voor deze stap:
HyperCell accu (apart verkrijgbaar; raadpleeg uw
2
erkende Toro distributeur)
4
Zeskantbout (¼")
2
Busbar
1
Rode accukabel
1
Zwarte accukabel
1
Kabelboom (data-interface - 7½")
1
Kabelboom (data-interface - 45½")
1
Accudeksel
2
Schuimrubberen kussentje
4
Zeskantbout (5/16")
4
Ring (5/16")
4
Zeskantige flensmoer
1
Druknagel
2
Slotbout (¼")
2
Ring (¼")
2
Borgmoer
2
Kabelbinder
De accukabels monteren
1.

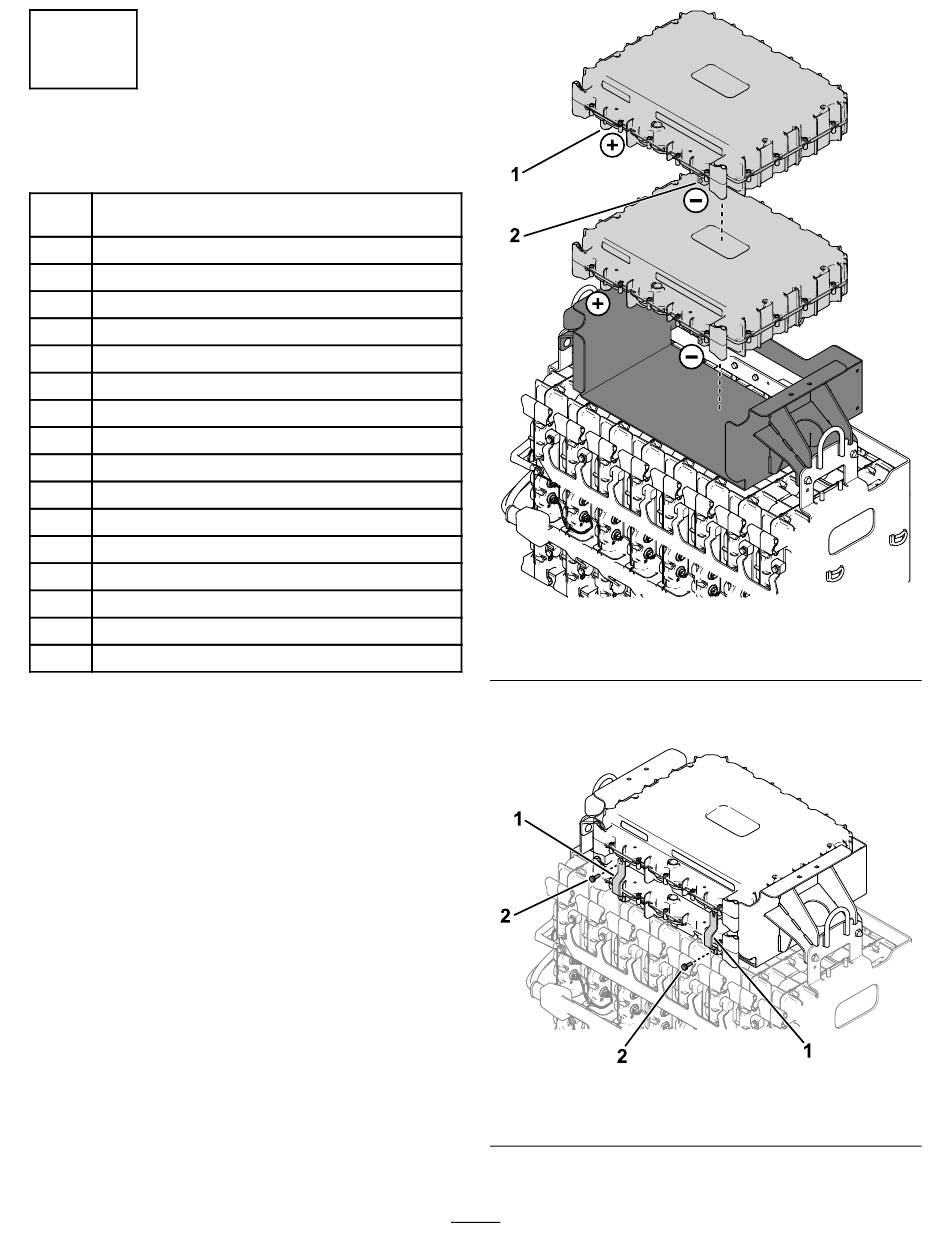

Plaats twee accu's in de accubak
1. Pluspool (+)
2.
(Figuur
2).
1. Busbars
4
Figuur 2
Gebruik 2 zeskantbouten (¼") om de busbars
losjes aan de accu's te bevestigen
Figuur 3
g493451
2. Minpool (-)
(Figuur
3).
g449620
2. Zeskantbouten (¼")
