3.
Gebruik 2 zeskantbouten (¼") om de rode en
zwarte accukabels aan te sluiten op de busbars
die u hebt gemonteerd in de vorige stap
4).
Belangrijk:
Monteer de zeskantbouten
losjes op de kabels en de busbars. U gaat de
bouten in een latere stap aandraaien.

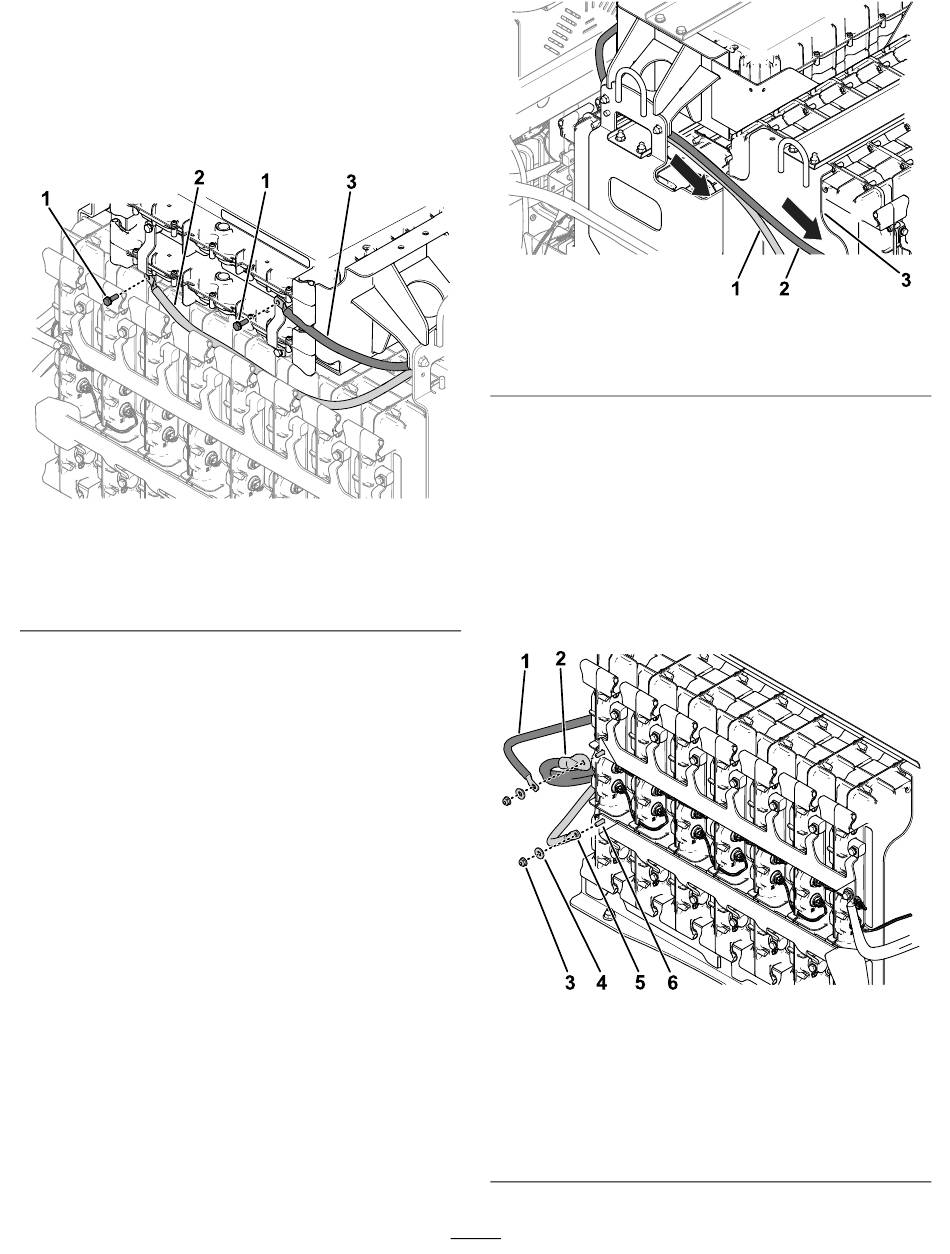

Figuur 4
Kabelaansluitingen aan de voorkant
1. Zeskantbouten (¼")
2. Rode accukabel
4.
Controleer of de busbars goed vastzitten en
draai de zeskantbouten
vast met een torsie van 11 N·m.
5.
Leid de accukabels naar de achterkant van de
accubak zoals getoond in
Belangrijk:
Zorg ervoor dat de kabels uit
de buurt van knelpunten of scherpe randen
worden geleid.
(Figuur
g450071
3. Zwarte accukabel
(Figuur 3
en
Figuur
4)
Figuur 4
en
Figuur
1. Rode accukabel
2. Zwarte accukabel
6.
Gebruik 2 slotbouten (¼"), ringen (¼") en 2
borgmoeren om de rode en zware accukabels
aan te sluiten op de busbars aan de achterkant
van de accubak zoals getoond in
Draai het bevestigingsmateriaal vast met een
torsie van 10,8 N·m.
Opmerking:
wordt gemonteerd bovenop de bestaande
zwarte accukabel op de machine zoals getoond
in
Figuur
6.
5.
Kabelaansluitingen aan de achterkant
1. Zwarte accukabel(onder-
deel van set)
2. Zwarte accukabel
(bestaand onderdeel)
3. Borgmoer
5
Figuur 5
3. Achterkant accubak
Figuur
De zwarte accukabel in de set
Figuur 6
4. Ring (¼")
5. Rode accukabel
6. Slotbout (¼")
g493432
6.
g492556
