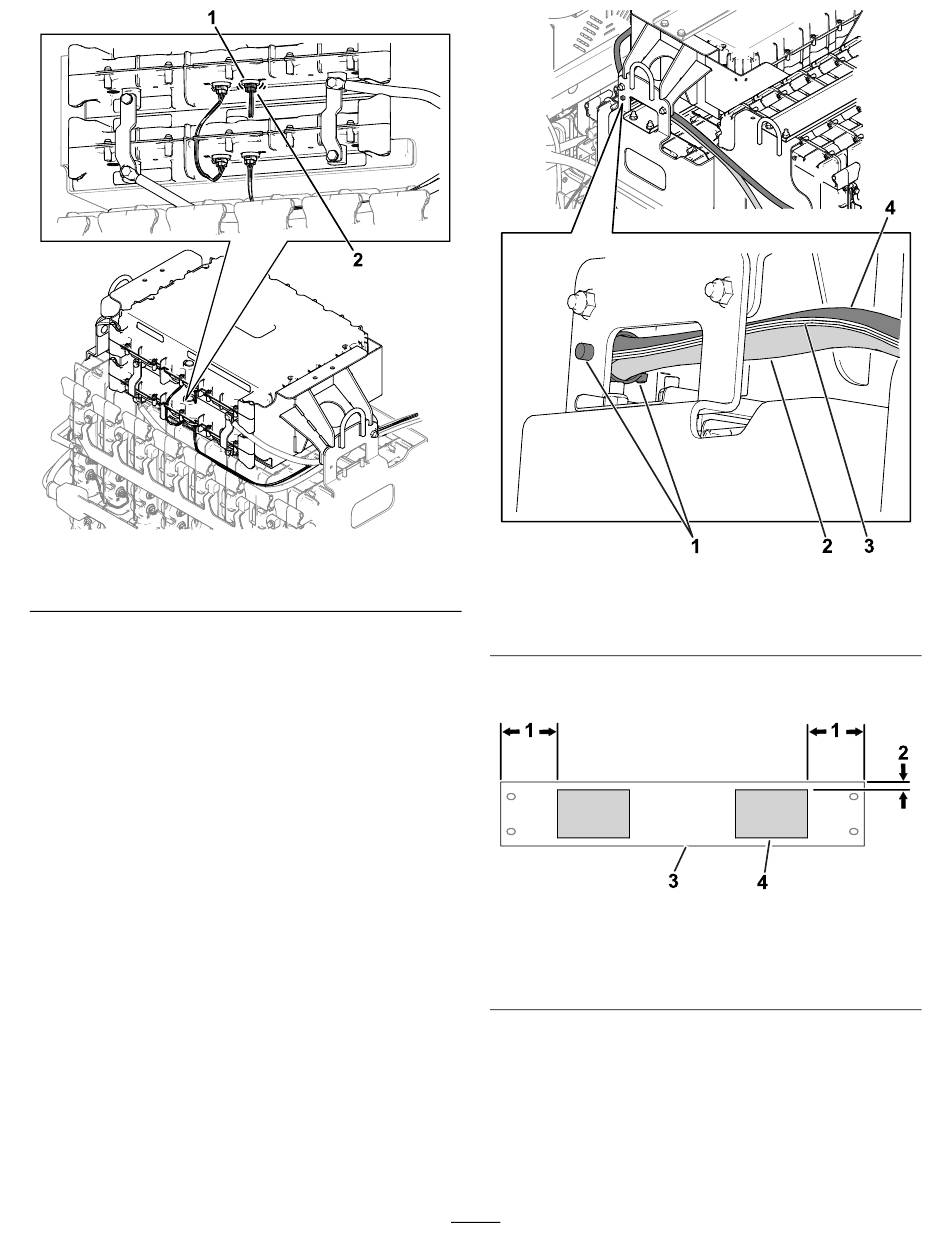

Figuur 9
1. D2-poort
6.
Gebruik een druknagel om de accukabels en
de data-interface kabelboom aan de accubak te
bevestigen
(Figuur
2. Kabelboom (CAN)
10).
g493638
1. Druknagel
2. Rode accukabel
7.
Breng de schuimrubberen kussentjes aan op het
accudeksel zoals getoond in
1. 8,3 cm
2. 11 mm
8.
Gebruik 4 zeskantbouten (5/16"), 4 ringen
(5/16") en 4 zeskantige flensmoeren om het
accudeksel te bevestigen aan de accubak
(Figuur
12).
7
Figuur 10
3. Kabelboom
4. Zwarte accukabel
Figuur
11.
Figuur 11
3. Accudeksel
4. Schuimrubberen
kussentje
g464840
g455121
