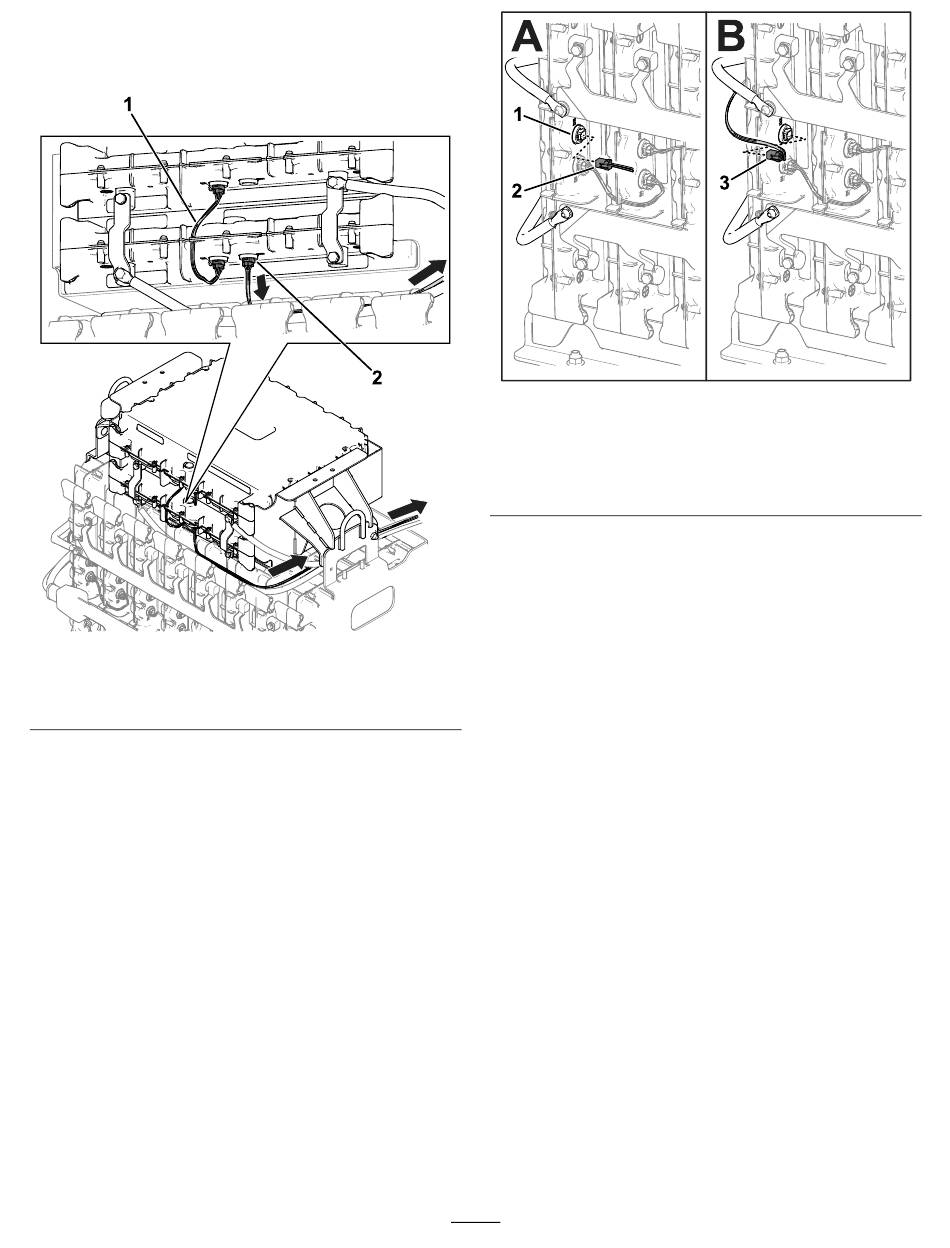

De kabelbomen monteren
1.
Sluit de kabelbomen aan op de accu's zoals
getoond in
Figuur
1. Kabelboom (data-interface
- 7½")
2.
Leid de resterende connector van de
data-interface kabelboom (45½") naar de
achterkant van de accubak
3.
Verwijder de aanwezige kabelboom (CAN)
van de D2-accupoort
kabelboom.
7.
Figuur 7
2. Kabelboom (data-interface
- 45½")
(Figuur
7).
(Figuur
8). Bewaar de
1. D2-poort
2. Aanwezige
kabelboom(CAN)
4.
Monteer de resterende connector van de
data-interface kabelboom aan de D2-accupoort
(Figuur
8).
5.
Monteer de kabelboom (CAN) die u hebt
verwijderd in stap
g493637
bovenste accu in de accubak
6
Figuur 8
3. Connector - data-interface
kabelboom
3
aan de D2-accupoort op de
(Figuur
9).
g459706
