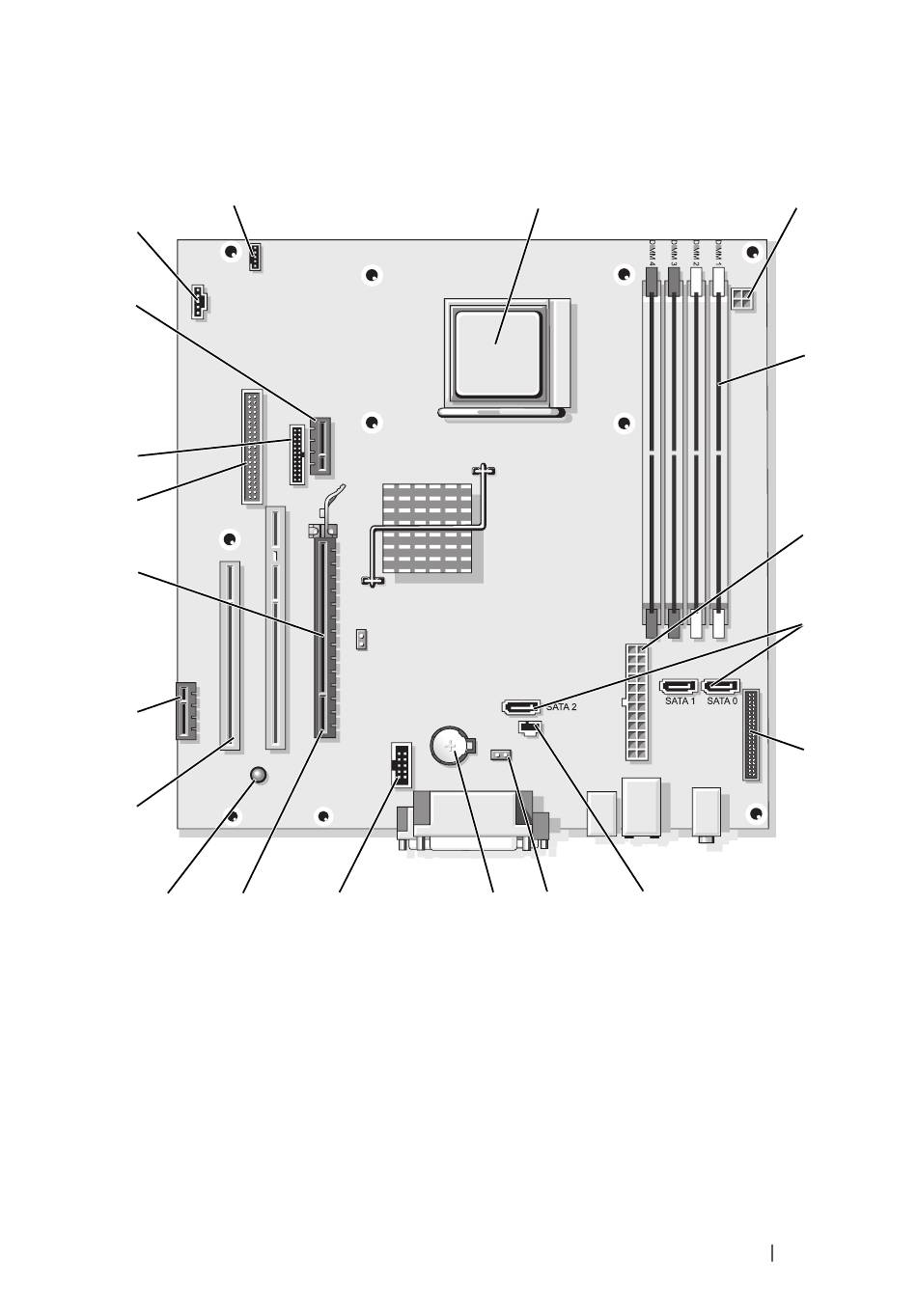

Alaplapi alkatrészek
1
20
19
18
17
16
15
14
13
12
1
hangszóró csatlakozó
(INT_SPKR)
4
memóriamodul
csatlakozók (DIMM_1,
DIMM_2, DIMM_3,
DIMM_4)
7
előlapi csatlakozó
(FRONTPANEL)
10 elemfoglalat
(BATTERY)
11
10
2
processzorcsatlakozó
(CPU)
5
tápcsatlakozó
(POWER1)
8
benyomó kapcsoló
gomb (INTRUDER)
11 belső USB (USB1)
2
9
8
3
tápcsatlakozó
(PW_12V_A1)
6
SATA meghajtó
csatlakozók (SATA0,
SATA1, SATA2)
9
CMOS visszaállító
áthidaló (RTCRST)
12 PCI Express x16
csatlakozó (SLOT1)
