LG MULTI V5 Series Installatiehandleiding pagina 16
INSTALLATIE
16

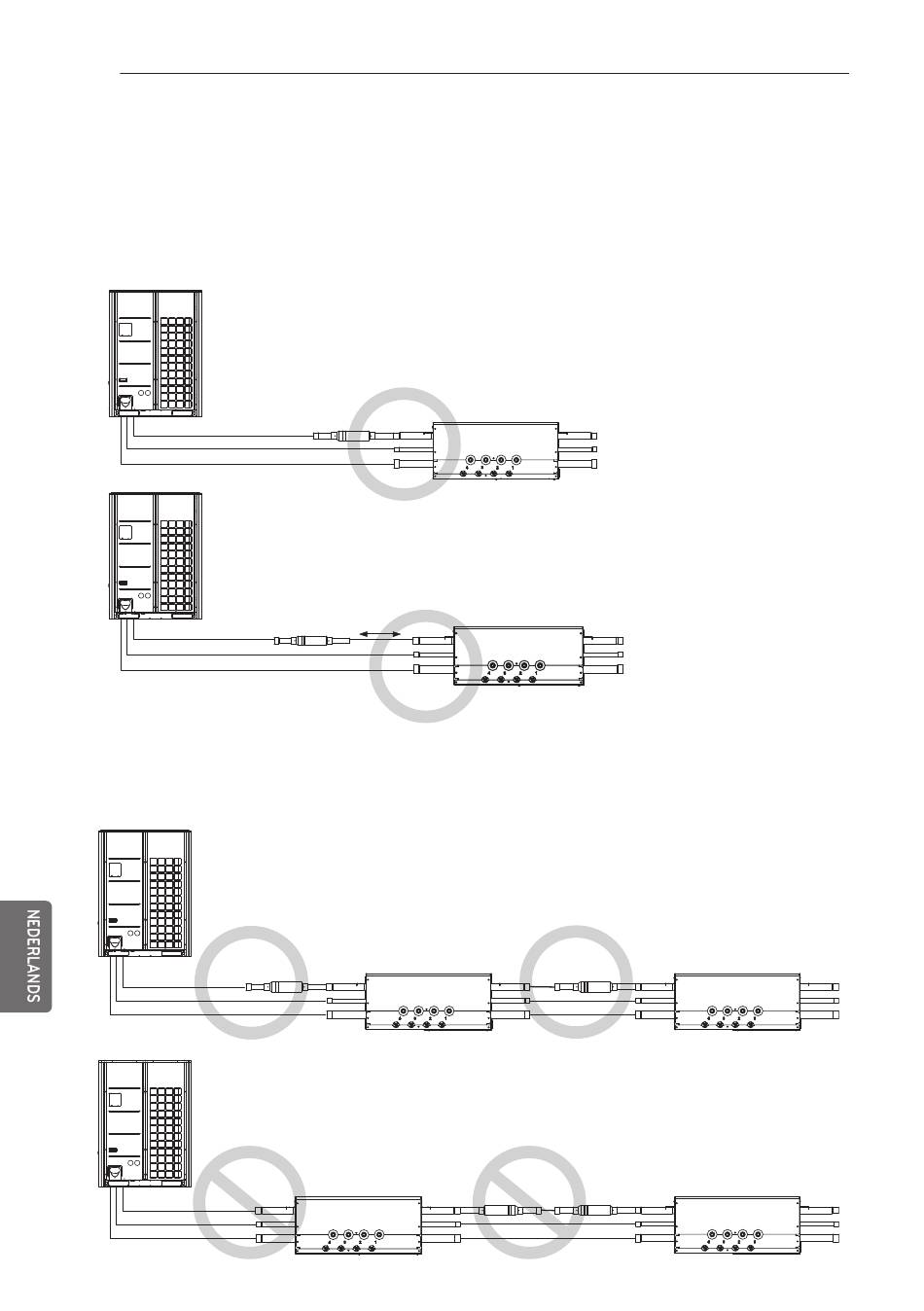

De zeef aansluiten
- Sluit de zeef rechtstreeks aan op de HR-unit.
Als er niet genoeg ruimte is om de zeef te installeren, installeer deze dan tussen de buitenunit
en de verbindingspijp van de HR-unit. De afstand tussen de zeef en de HR-unit moet minder
dan 3 m bedragen.
1
Parallelle aansluiting met de HR-unit (behalve PRHR023)
Hogedrukgasleiding
Vloeistofleiding
Lagedrukgasleiding
Hogedrukgasleiding
Vloeistofleiding
Lagedrukgasleiding
2
Seriële verbinding met de HR-unit (behalve PRHR023)
- Wanneer de HR-unit in serie wordt aangesloten, wordt de eerste zeef gemonteerd tussen
de buitenunit en de HR-unit, en wordt de volgende zeef gemonteerd tussen de vorige HR-
unit en de volgende HR-unit.
Hogedrukgasleiding
Vloeistofleiding
Lagedrukgasleiding
Hogedrukgasleiding
Vloeistofleiding
Lagedrukgasleiding
Installatie tussen de buitenunit en de HR-unit
Onvoldoende ruimte om de zeef te installeren
binnen 3m
Als de zeef niet of niet correct is geïnstalleerd, kan er
slib in de HR-unit stromen en deze verstoppen.
