LG MULTI V5 Series Installatiehandleiding pagina 17

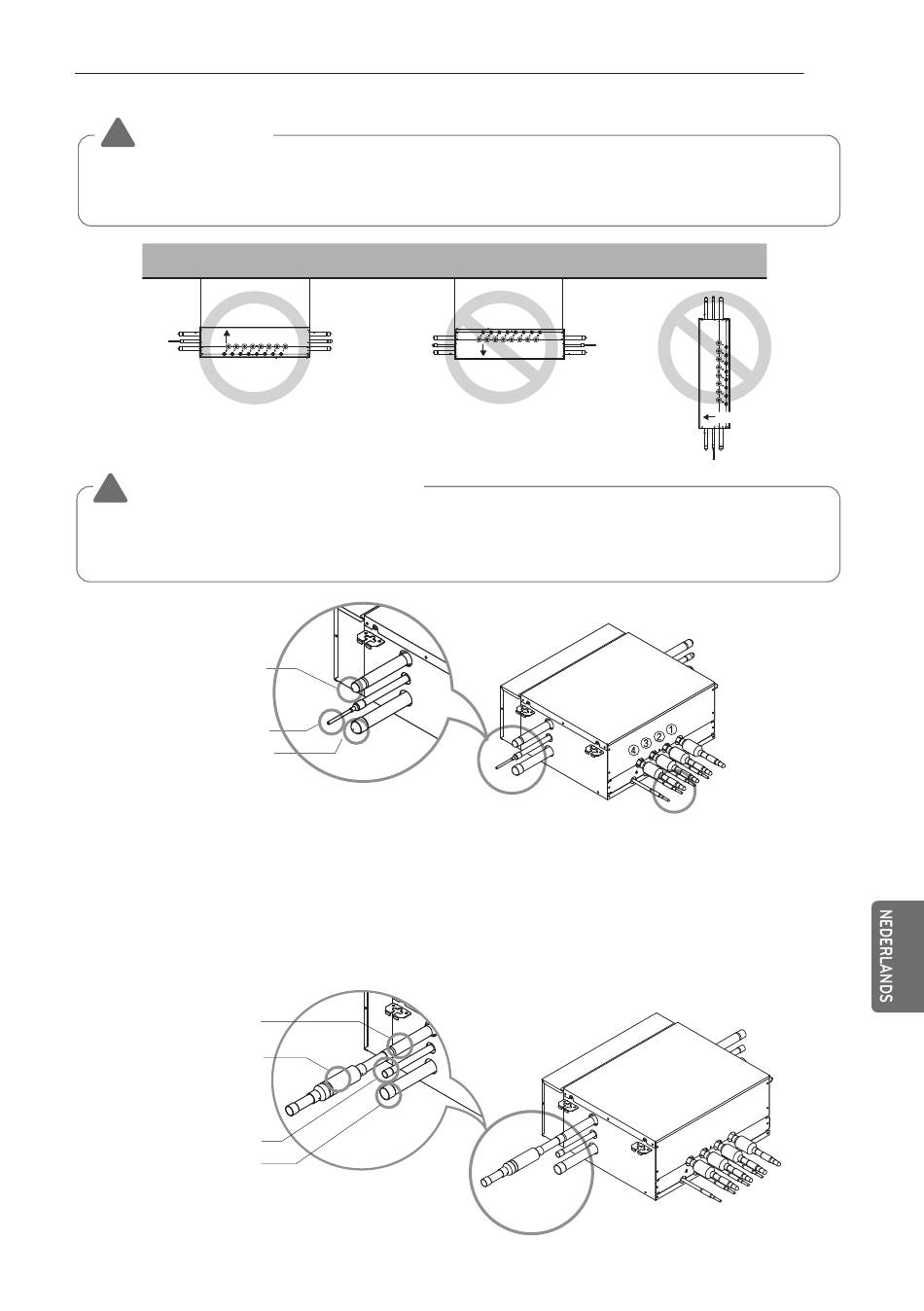

LET OP
!
De HR-unit dient zodanig geïnstalleerd te worden dat de bovenkant naar boven wijst.
Zo niet, dan kan het een storing van het product veroorzaken.
Bovenkant
WAARSCHUWING
!
Verwijder vóór soldeerwerkzaamheden het gas uit de HR-unit door de drie leidingen in de
kleine cirkels in de figuur door te snijden. Zo niet, dan kan dit letsel veroorzaken. Verwijder
de doppen vóór het aansluiten van de leidingen.
Hogedrukgasleiding
Vloeistofleiding
Lagedrukgasleiding
(Soldeer-type)
Sluit aan na het verwijderen van de dop.
Sluit de zeef, die als accessoire wordt geleverd, aan op de hogedrukgasleiding van de HR-unit.
Hogedrukgasleiding
Zeef
Vloeistofleiding
Lagedrukgasleiding
Plafond
Bovenkant
Gasleiding Ø 15.88 – Ø 12.7
Vloeistofleiding Ø 9.52 – Ø 6.35
Soldeer-type
INSTALLATIE
17
Bovenkant
