LG MULTI V5 Series Installatiehandleiding pagina 26
INSTALLATIE
26
26

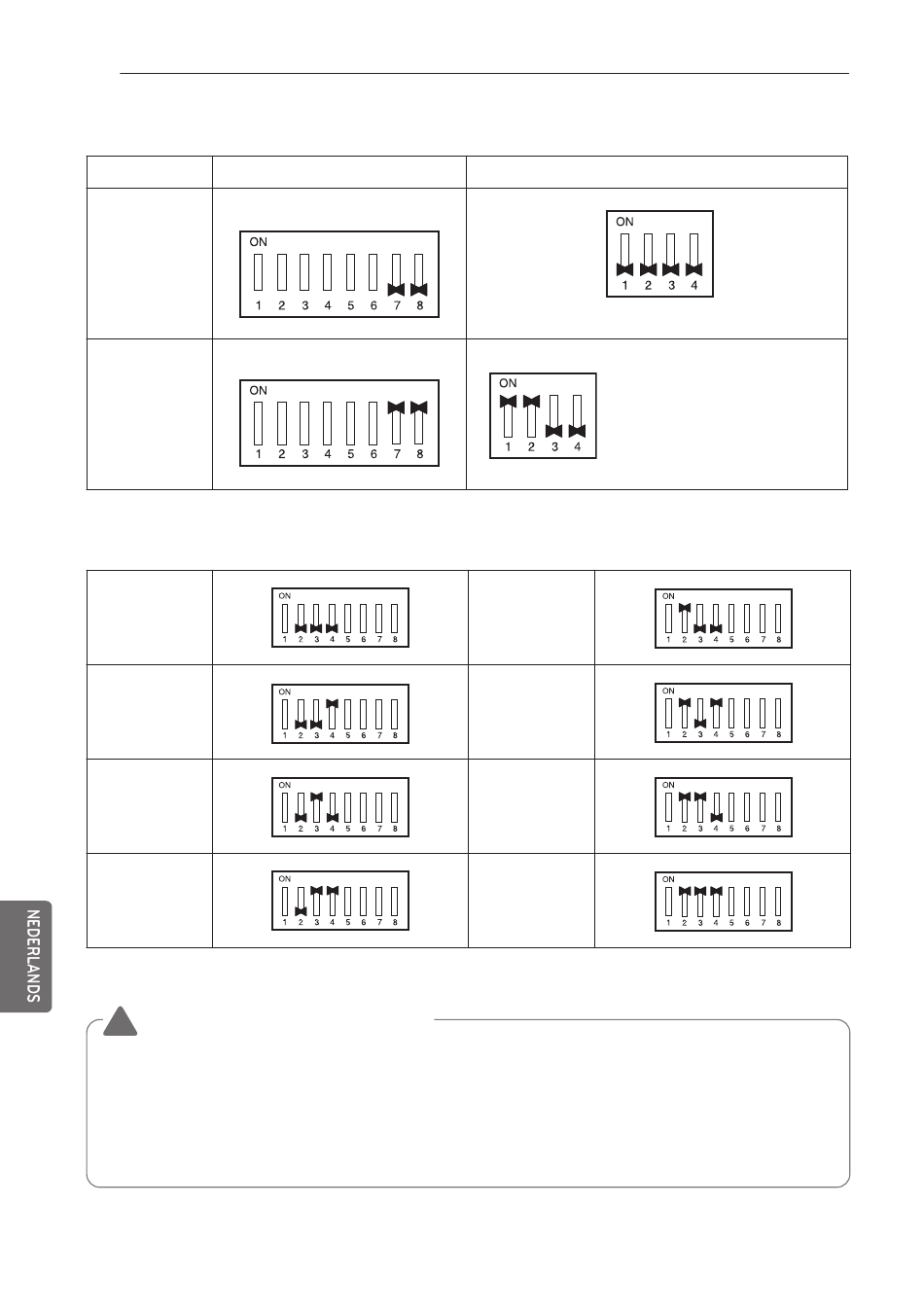

3) De zoneringsregeling instellen
Master
Normale
regeling
Master
Zoneringsregeling
4) Selectie van het aantal verbonden aftakkingen
1 vertakking
Verbonden
2 vertakkingen
Verbonden
3 vertakkingen
Verbonden
4 vertakkingen
Verbonden
WAARSCHUWING
!
Als u een 'Model' voor 'Aantal gebruikte aftakking(en)' van de HR-unit wilt gebruiken nadat
'Pijp no. gesloten' is gesloten, stelt u de DIP-switch in voor 'Aantal gebruikte aftakking(en)'
van de HR-unit.
Bijv.) Als u een type HR unit met 8 poorten wilt gebruiken voor 4 branches HR unit na het
sluiten van de 5-8e leidingen, stel de DIP-schakelaar dan in voor een HR unit met 4
branches
Instelling SW02E
* Alleen Master
* Alleen Master
Instelling SW01E
SW01E
Master
Zet de tuimelschakelaar van
de zoneringsvertakking aan.
Vb.) Vertakking 1,2 zijn
zoneringsregelingen.
SW01E
5 vertakkingen
Verbonden
6 vertakkingen
Verbonden
7 vertakkingen
Verbonden
8 vertakkingen
Verbonden
* Alleen Master
