KOPPELINGSMETHODE VAN DE HR-UNIT
32
KOPPELINGSMETHODE VAN DE HR-UNIT

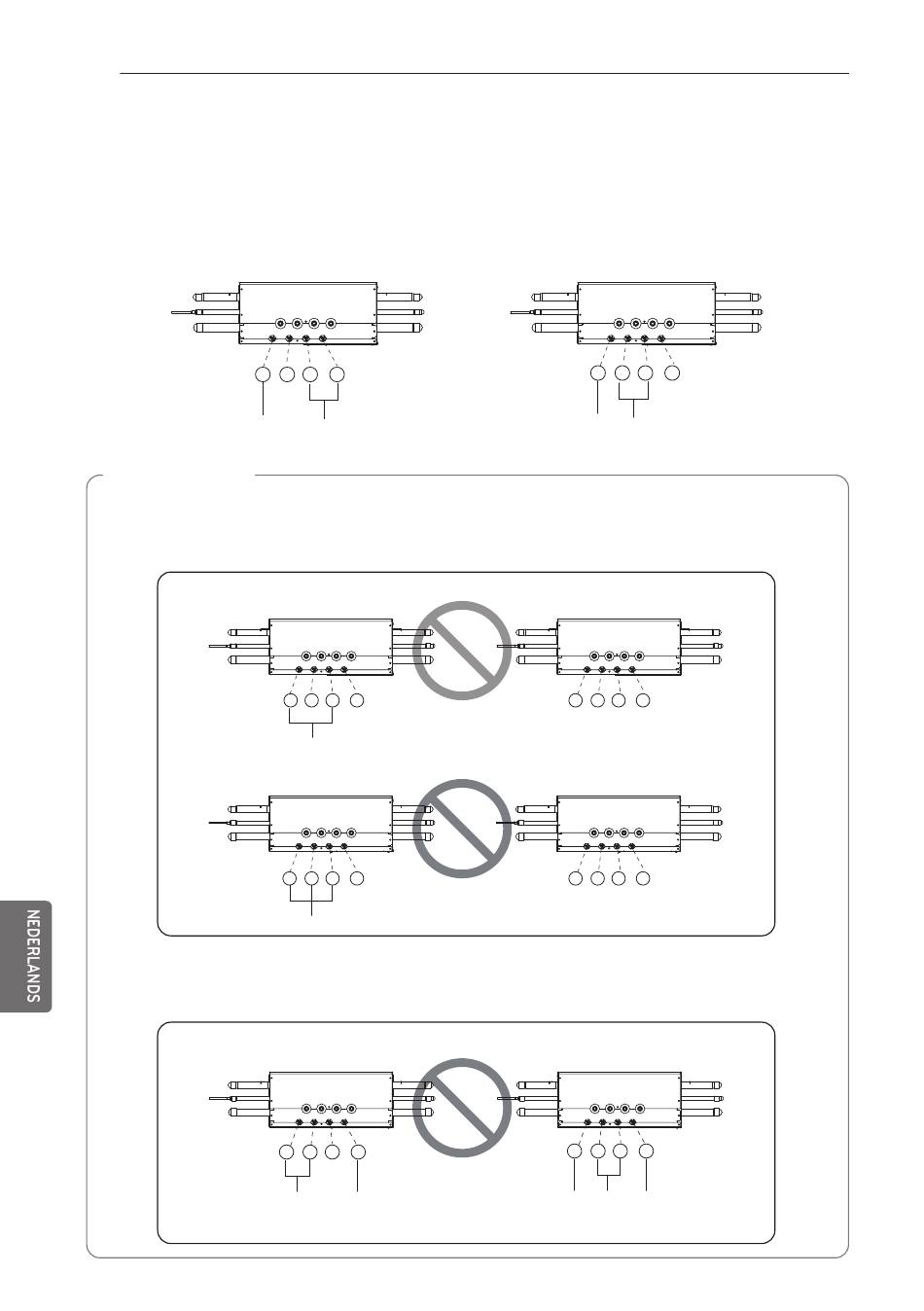

Koppelingsmethode is vereist wanneer een binnenunit van meer dan 61 kBtu wordt gebruikt. Bij
de Koppelingsmethode worden twee aangrenzende uitlaatpunten van een HR-unit met elkaar
verbonden via een Y vertakkingsleiding en aangesloten op een binnenunit.
ste
1
4 3 2
BG
(38 k)
OPMERKING
1. Een aansluiting op niet-naastgelegen leidingen is verboden.
Koppel niet meer dan 2 uitlaatpunten aan elkaar.
2. De B8-unit, die de grootste capaciteit heeft, moet worden aangesloten op de 1ste en 2de
uitlaatpunten van de 1ste HR-unit. Andere B8-units kunnen worden verbonden met twee
willekeurige naastgelegen uitlaatpunten binnen één HR-unit.
