4.0 Installatie APsystems-micro-omvormersysteem
4.3.5 Stap 5 - De micro-omvormer verbinden met de AC-buskabel

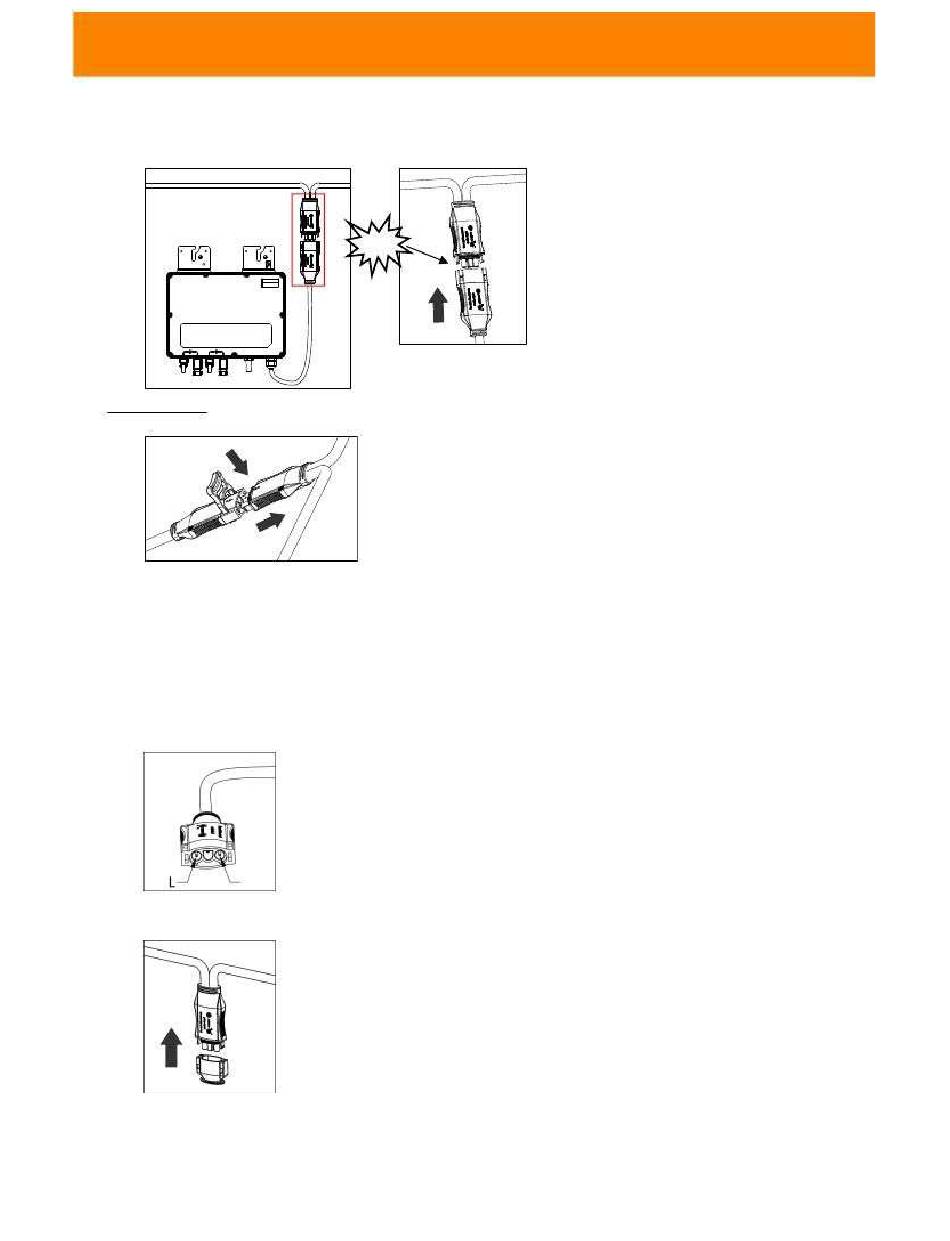

Plaats de AC-connector van de micro-omvormer in de connector van de afgeschermde kabel. Voor een juiste
aansluiting dient u een ''klikgeluid'' te horen..
Werkwijze: Gebruik het gereedschap voor het ontgrendelen van
de buskabel of de AC-bus om de connectoren van elkaar te scheiden.
a.
Ga naar de pagina Technische gegevens (p. 18) van de micro-omvormer voor informatie over het
maximaal toelaatbare aantal micro-omvormers per AC-circuit met afgeleide stroom.
b.
Sluit de AC-connector van de micro-omvormer aan op de AC-bus.
c.
Plaats een beschermingseindkap voor AC-bus op de open AC-connector van de laatste micro-
omvormer in het AC-circuit.
Verbind de AC-connectorinterface als volgt
N
Dek ongebruikte connectoren af met een Y-CONN-buskabelkap om deze te beschermen.
Klikgel-
uid
Figuur 6
Installatiehandleiding YC600
Figuur 4
Figuur 5
Figuur 7
10
