Installazione elettrica
Alimentazione elettrica
Potenza nominale max.
Interruttore magnetotermico
Salvavita (RCD)
Preinstallazione
> Predisporre il cavo di alimentazione:
• Predisporre una messa a terra ed un
salvavita (RCD) separati
• Collegare a monte l'interruttore principale onnipola-
re sezionatore
• Far fuoriuscire il cavo di alimentazione per una lun-
ghezza di 3 000 mm
53

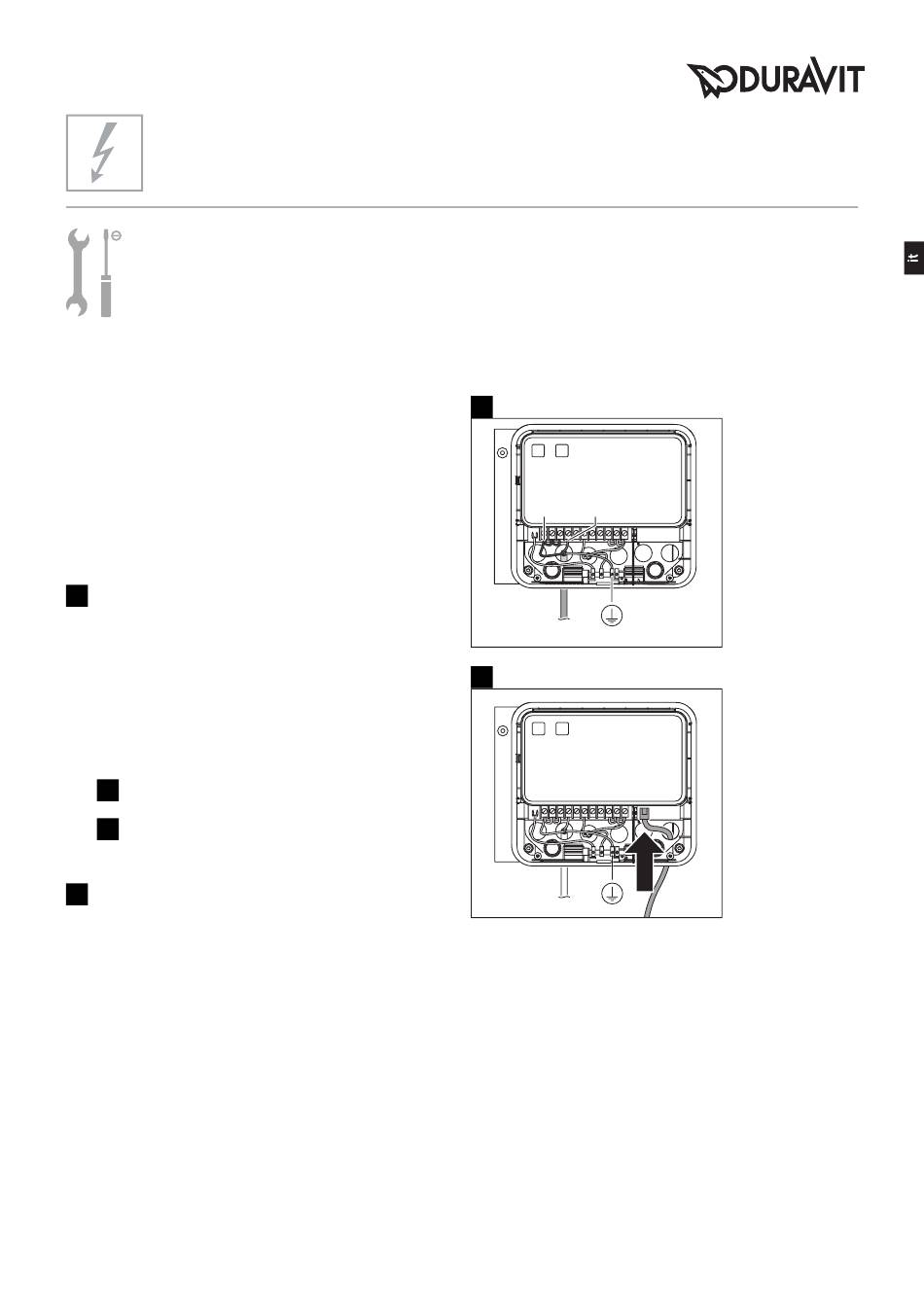

Collegamento della sauna (fig. 53)
NOTA! Evitare anomalie di funzionamento!
> Non legare insieme i cavi con apposite fascette.
NOTA!
> Montare il comando solo dopo aver montato
definitivamente la parete centrale.
> Dopo il test di funzionamento, proteggere il
comando dai danni nel corso delle successive
operazioni di montaggio.
I
Collegare il cavo di alimentazione al comando.
II
Inserire il cavo dell'unità di comando
nell'apertura libera e collegarlo.
55
Controllo delle funzioni (fig. 55)
> Attivare la sicura.
> Controllare il funzionamento delle luci e del
forno.
> Disinserire la sicura.
