Elektros instaliacija
Elektros srovė
Maks. nominali galia
Saugiklis
RCD
Pirminė instaliacija
> Nutieskite stacionarias elektros tiekimo linijas:
• prijunkite atskirą saugiklį ir nuotėkio
srovės apsauginį įtaisą (RCD),
• prijunkite visų fazių srovę atjungiantį pagrindinį
jungiklį,
• maitinimo liniją palikite išsikišusią 3 000 mm.
53

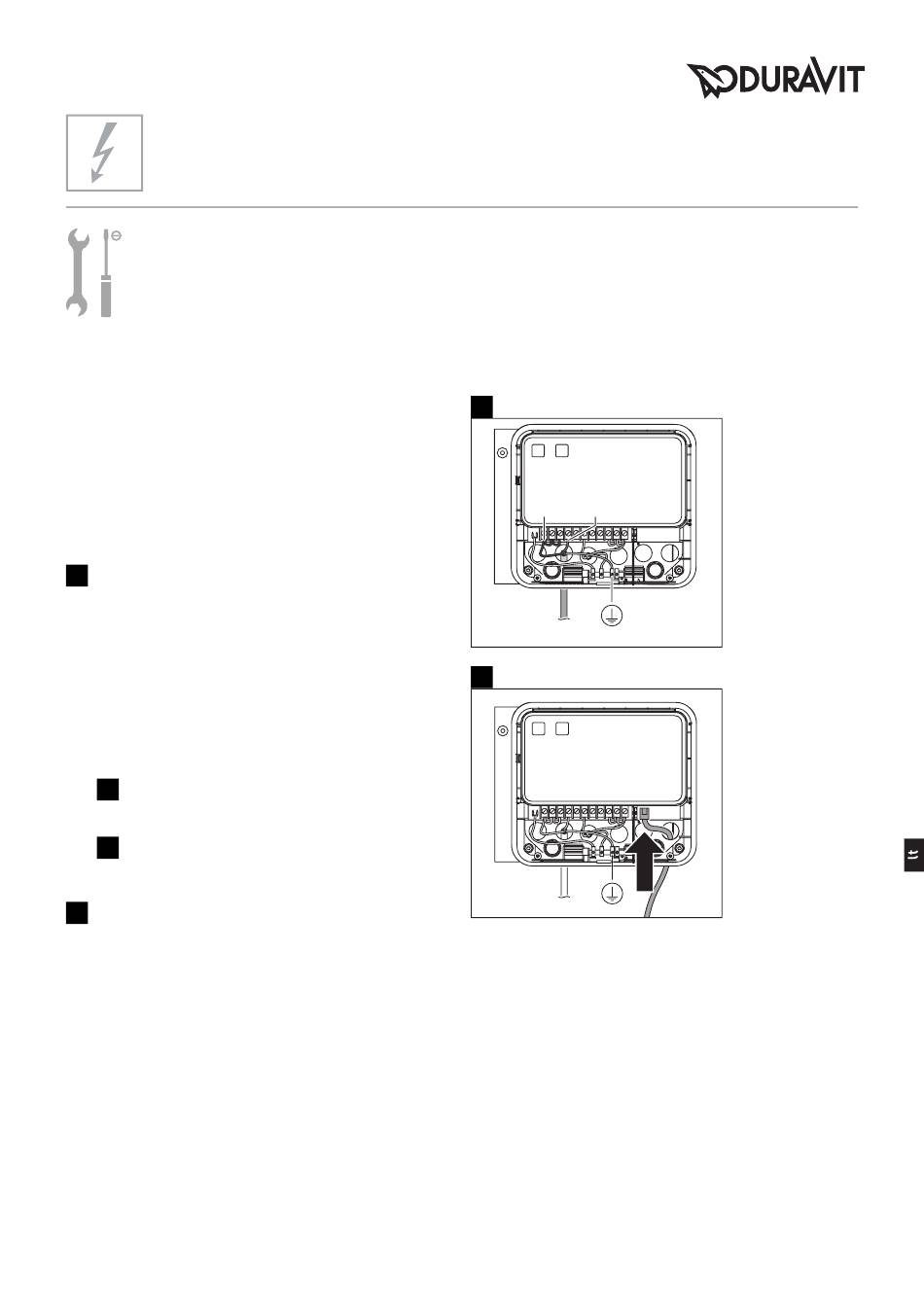

Prijunkite sauną (53 brėž.)
NUrODyMAS! Saugokite, kad nesukeltumėte
trikdžių!
> Laidų nesuriškite užtrauktukais.
NUrODyMAS!
> Valdymo sistemą galutinai primontuokite tik
sumontavę vidurinę sienelę.
> Atlikę veikimo patikrą, valdymo sistemą
apsaugokite nuo pažeidimų, atliekant tolimesnius
montavimo darbus.
I
Maitinimo liniją prijunkite prie valdymo
sistemos.
II
Per laisvą kiaurymę praveskite ir įstatykite
valdymo bloko kabelį.
55
Patikrinkite, kaip veikia (55 brėž.)
> Įjunkite saugiklį.
> Patikrinkite, kaip veikia šviestuvai ir krosnelė.
> Saugiklį išjunkite.
