DURAVIT Inipi B Super Compact 7513 Montagehandleiding pagina 5
Sauna 1.175 x 1.170 mm
Beschikbare talen
Beschikbare talen
Elektroinstallation
Stromversorgung
Max. Nennleistung
Absicherung
RCD
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
• separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter vorschalten
• Zuleitung 3 000 mm herausschauen lassen
53

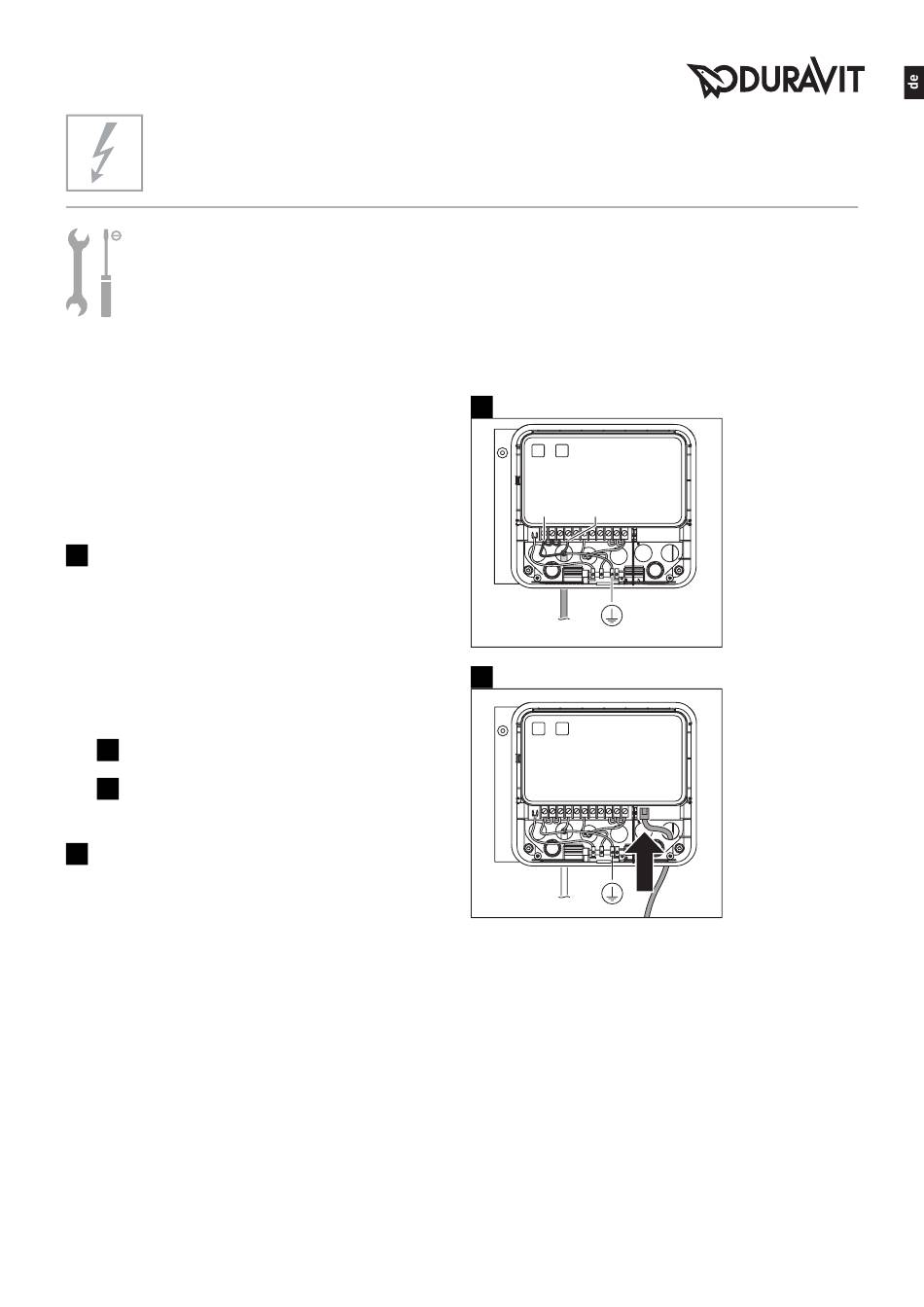

Sauna anschließen (Grafik 53)
hINWEIS! Funktionsstörungen vermeiden!
> Leitungen nicht mit Kabelbindern
zusammenbinden.
hINWEIS!
> Steuerung erst nach Montage der Mittelwand
endgültig montieren.
> Nach Funktionstest, Steuerung vor Beschädigung
während der weiteren Montage schützen.
I
Zuleitung an Steuerung anschließen.
II
Kabel des Bedienfelds durch freie Öffnung
einführen und einstecken.
55
funktionen prüfen (Grafik 55)
> Sicherung einschalten.
> Funktion Licht und Ofen prüfen.
> Sicherung ausschalten.
All manuals and user guides at all-guides.com
220-240 V, 50/60 Hz
4,1 kW
I
= 20 A
N
I
ΔN
I
II
≤ 30 mA
L1
N
SAUNA_M_Inipi-B-Super-Compact/15.07.6
5
