2. Installatie
2.1 Installatie voorwaarden
• Moet worden geïnstalleerd in de zwembadruimte, vorstvrij en zonder dat hier ook onderhoudsproducten
voor zwembaden zijn opgeslagen, de installatie buiten heeft de afschaffing van de garantie tot gevolg,
• Het apparaat waterpas installeren, teneinde overstroming van de bak voor condenswater te voorkomen,
• Voorzie een eenvoudige toegang tot het apparaat voor onderhoud en aansluitingen, aandacht besteden aan
het filter: laat 1 meter aan één kant. Als dit niet gebeurt, worden de behandelingskosten van het apparaat niet
ten laste genomen.
• Niets voor of op de luchtroosters leggen,
• Installeer altijd de trillingsdempers (meegeleverd) onder de basis wanneer het apparaat op de grond of op
een houder is geplaatst,
• Zwembadruimte met een hoog plafond of met een zichtbaar geraamte: gelaagdheid van het bovenste deel
van de ruimte = één of meerdere ventilator(s) met PVC bladen of met behulp van een ontluchter met toevoer
van verse lucht. Opgelet! Apparaten van 230Vac = buiten volume 1 (zie hieronder),
• Risico op stratificatie:
- hoogte van de ruimte <4 tot 5 meters: mechanisch ventilatiesysteem of afzuiginstallatie,VMC of afzuigkap,
- hoogte van de ruimte >5 tot 8 meters: plafondventilators met grote bladen.
• Vereisen van het gebouw: zwembadruimte = hoge vochtigheid, voorzien bij de constructie:
- controleren dat de materialen compatibel zijn met een zwembadomgeving,
- dat de wanden voldoende waterdicht en geïsoleerd zijn om te voorkomen dat er condens ontstaat in de
ruimte wanneer de vochtigheid 60 tot 70% bereikt,
Gebouwen van lichte structuur (veranda, afdak ...) er bestaat echter geen enkel risico dat de structuur zal
worden beschadigd, in geval van waterdampvorming, want zij speciaal ontwikkeld is voor deze voorwaarden
(zelfs bij een vochtigheidsgraad van 70%),
• Ventilatie,luchtverversing:
- privé zwembad: sterk aanbevolen,
- zwembad dat openstaat voor het publiek: verplicht.
Luchtverversing vindt plaats door:
- een eenvoudig mechanisch ventilatiesysteem,
- een luchtafzuiger aan de wand of een dakconstructie met luchtroosters voor de toevoer van verse lucht,
Deze ventilatie staat in voor een hygiënische luchtverversing, het afstoten van eventuele in de lucht aanwezige
chloramine, en de afvoer van te warme lucht en draagt als zodanig bij aan de ontvochting van de ruimte.
• Respecteer de geldende norm in het land van installatie. Volgens NFC 15-100 moet het apparaat geïnstalleerd
worden:
- buiten volume 1 (dat wil zeggen op meer dan 2 m van de zwembadrand) en het apparaat moet buiten bereik
van spatwater zijn en beveiligd worden met een aparte differentieelschakelaar van 30 mA,
- buiten volume 2 (dat is op meer dan 3,5 m van de zwembadrand) als de bovenstaande voorwaarden niet
gerespecteerd worden.

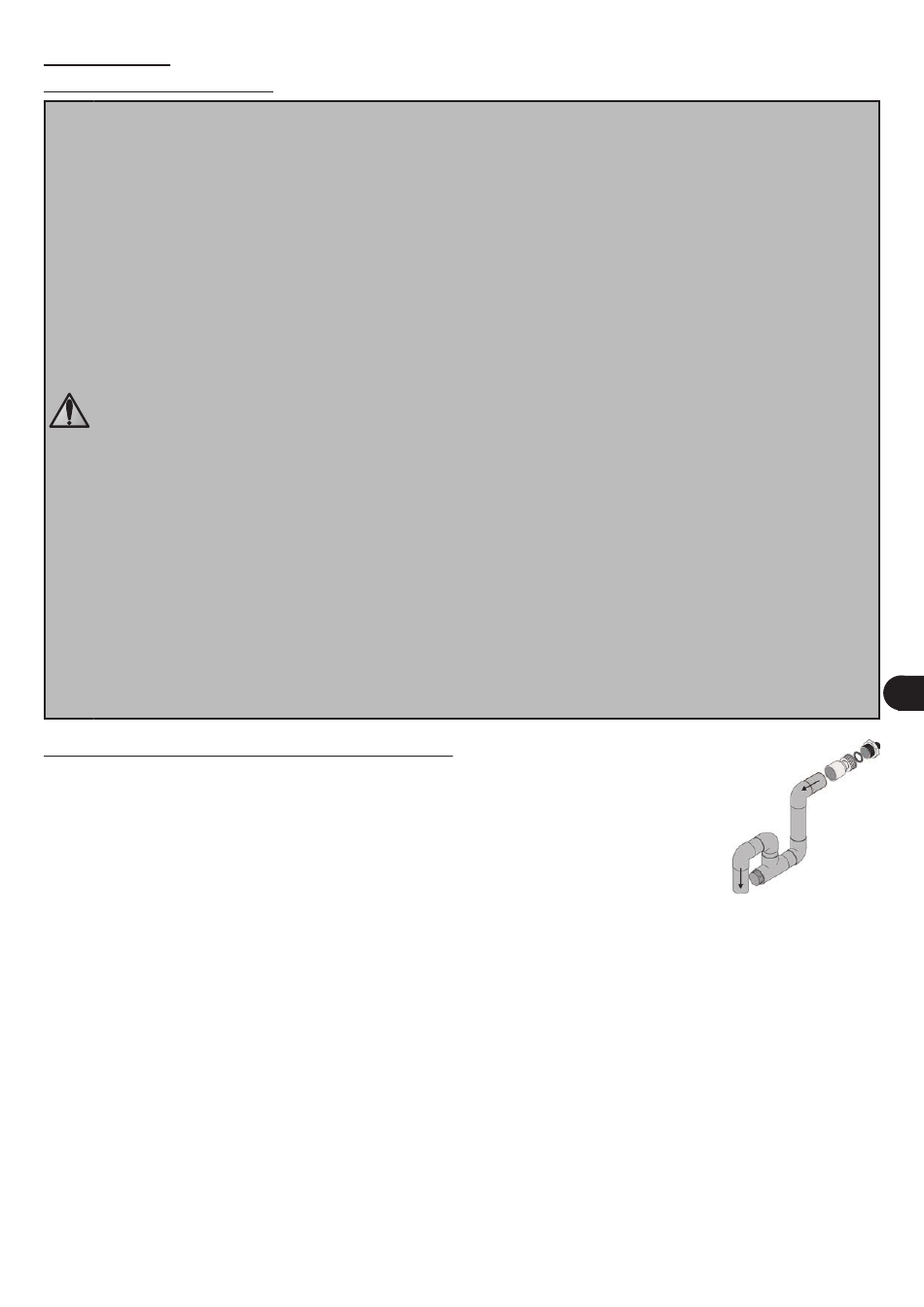

2.2 Aansluiting voor de afvoer van condenswater
Een condensaatafvoer is aangebracht op het apparaat met een Ø15/21 met een hol schroefstuk.
U beschikt hiervoor over een PVC 1" aansluitstuk plus een half sluitend aansluitstuk van Ø32 om te
verlijmen, dit moet u aansluiten op een leiding voorzien van een sifon systeem met aftapdop.
Zie voor de plaats waar de afvoer van de condensaat moet komen, item "A Ø15/21" § "afmetingen"
in bijlage.
H0384500.B - NL - 2015-09
NL
Naar het riool
