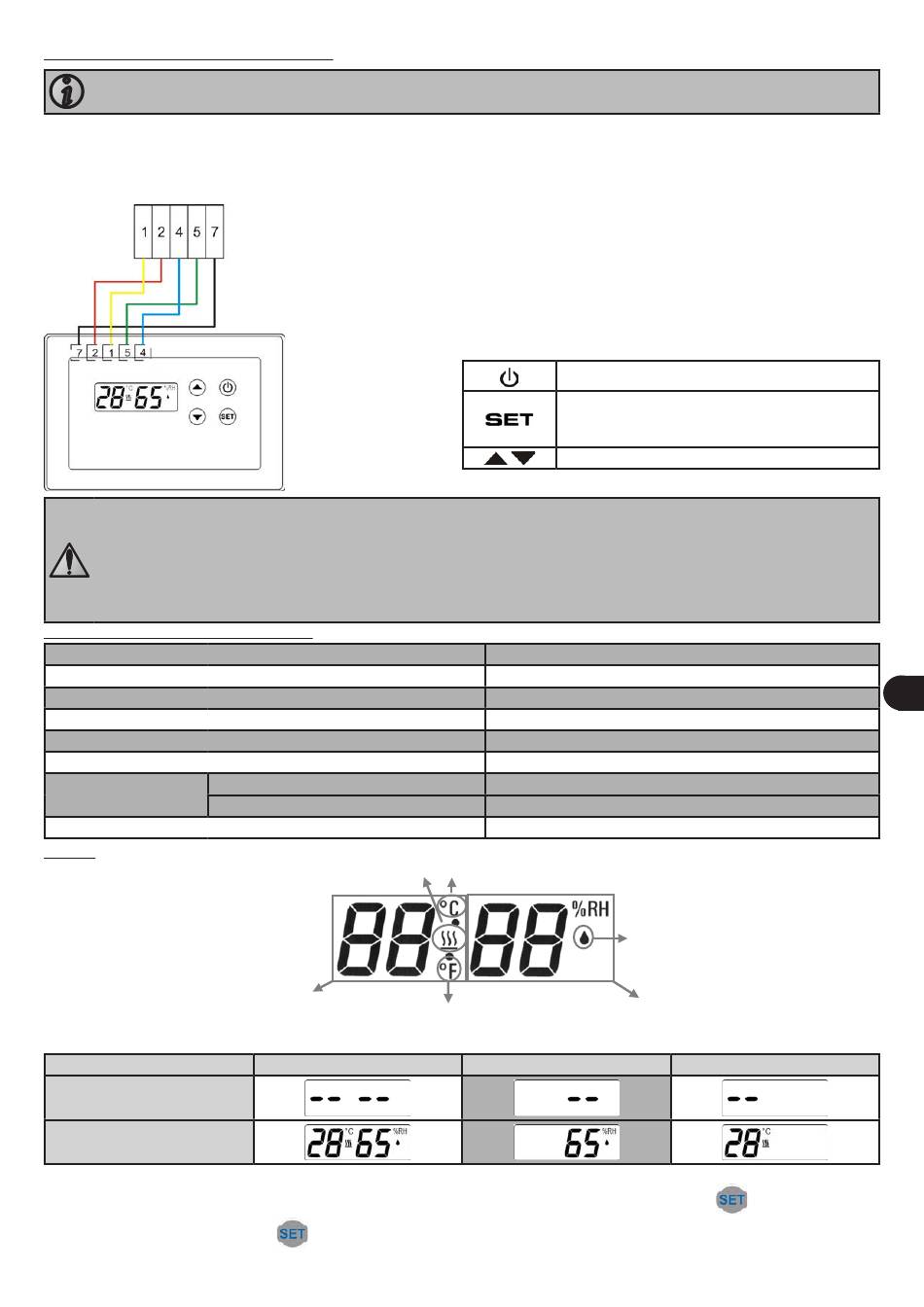

2.5.4 Aansluiting van de Hygro Control
Hygro Control = hygro-thermostaat met digitaal display = display en instelling van de temperatuur* en de
vochtigheidsgraad van de zwembadruimte
• Voor de toepassing: zie § "2.3 Aansluiting op het mantelnetwerk voor DF-mantel" of § "2.4 Ingevoegde aansluiting voor
DF ingebouwd" en zie § "2.1 Installatie voorwaarden",
• De Hygro-Control moet voldoende beïnvloed worden door de omgevingslucht van de zwembadruimte,
• Aansluiten op de klemmen 4-5 in de elektrische kast.
• Neem verplicht de nummering van de klemmen in acht,
• Deze kabels niet samenvoeren met andere kabels 230V of 400V om storing van de signalen te voorkomen.
• Het apparaat moet binnen worden geïnstalleerd, beschermd tegen vorst.
• De plaats waar de kabel uit de muur komt afsluiten of haar dicht maken met behulp van andere materialen
met uitzondering van siliconen, zodat er geen frisse lucht door de opening of de tussenwand komt,
• Het apparaat niet vlak bij een verwarmingsbron (radiator, schoorsteen, ventilatierooster, enz...) plaatsen, of
in een zwembadruimte waar de lucht verzadigd is met chloor.
Technische specificaties Hygro Control
Afmetingen: breedte/hoogte/diepte
Maximum aansluitafstand
Doorsnede van de kabel
Gebruiksspanning
Toegelaten omgevingstemperatuur
Toelaatbare vochtigheidsgraad
Hysteresis
Vochtigheidsgraad
Temperatuur
Beschermingsgraad
Display
temperatuur*
*Enkel indien uw apparaat voorzien is van de optie accumulator warm water, of aangepaste elektrische aansluiting.
Display van de Hygro Control
Waakstand
Actief
Standaard: weergave van de gewenste temperatuur en/of vochtigheidsgraad (= ingestelde waarden).
Weergave van de gemeten omgevingstemperatuur en/of vochtigheidsgraad na één enkele druk op
knipperen. Uitschakelen: druk op
H0384500.B - NL - 2015-09
Algemeen klemmenbord DF
Hygro Control
Bij warmtevraag
Weergave
Hygro-thermostaat
, of wacht 10 seconden.
"aan/uit"
Programmeren van de temperatuur* en de
vochtigheidsgraad of instellen parameters
hygro thermostaat
Regelen van de waarden
145 x 105 x 45 mm
30 meter
5x1,5mm²
12 Vac
0-55 °C
0-90%
4%
1 °C
IP30
Graden Celsius
Graden Fahrenheit
Hygrostaat
Ontvochtigen
gevraagd
Weergave vochtigheidsgraad
Thermostaat
, «°C» en/of «%RH»
