Hoofdstuk 3

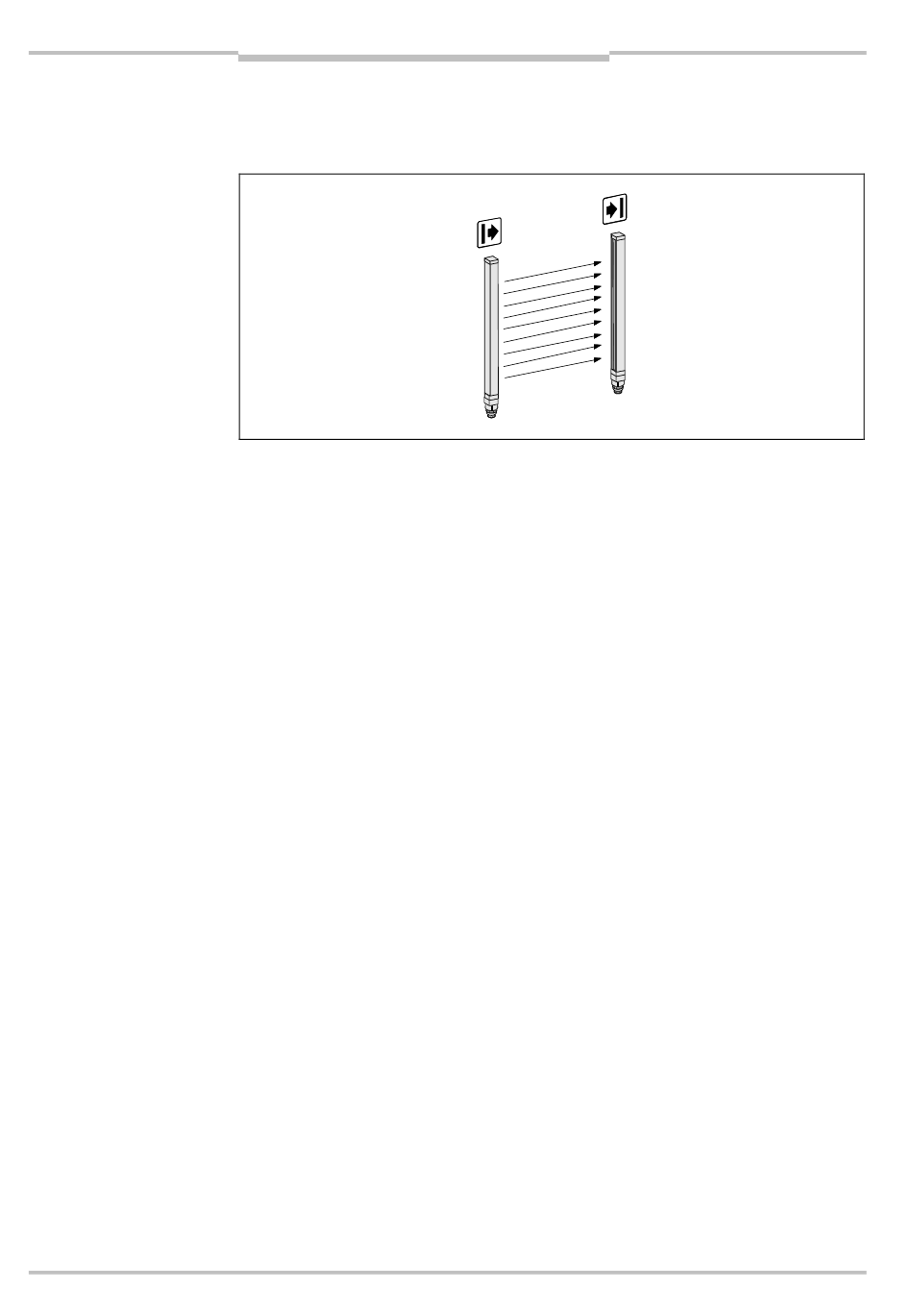

Afb. 1: Apparaat
componenten van de C4000
12
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Productbeschrijving
3.2
Werking van het apparaat
3.2.1
Apparaat componenten
Zender
U vindt het informatieblad in hoofdstuk 10 „Technische gegevens" op pagina 48.
Afbeeldingen met maten vindt u vanaf pagina 54.
3.2.2
Principe van het lichtscherm
Het veiligheids-lichtscherm C4000 bestaat uit een zend- en een ontvangsteenheid (Afb. 1).
Daartussenin ligt het beveiligde veld dat wordt gedefinieerd door de veldbeveiligingshoog-
te en de veldbeveiligingsbreedte.
De constructiegrootte bepaalt de veldbeveiligingshoogte van het betreffende systeem. De
exacte veldbeveiligingshoogte vindt u in Tab. 21 ff. in de paragraaf 10.4 „Maatschetsen"
vanaf pagina 54.
De veldbeveiligingsbreedte is de lengte van de lichtweg tussen de zender en de ontvanger
en mag de maximaal geoorloofde veldbeveiligingsbreedte niet overschrijden (zie „Tech-
nische gegevens" op pagina 48).
De zender en de ontvanger synchroniseren zichzelf automatisch op optische wijze. Een
elektrische verbinding tussen de beide componenten is niet noodzakelijk.
De C4000 is een modulair systeem. Alle optische en elektrische modules zitten in een
smal en tevens buigvast profiel.
Bedieningshandleiding
C4000 Micro/Basic/Basic Plus/Eco
Ontvanger
8009431/YT79/2016-03-14
Wijzigingen en correcties voorbehouden
