Hoofdstuk 5
Opmerking

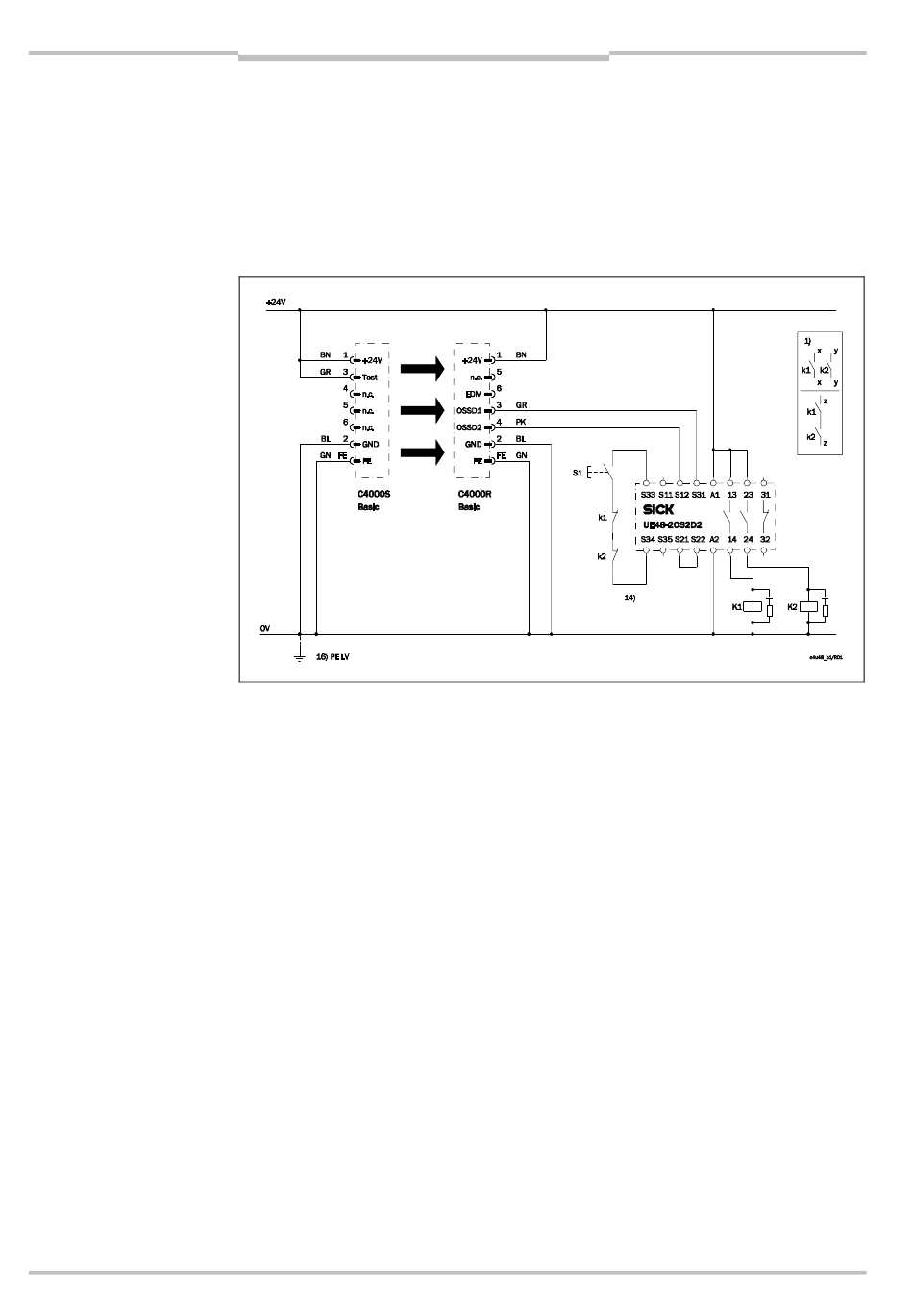

Afb. 24: Voorbeeld
schakelschema C4000 Basic
op UE48-20S
36
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Elektro-installatie
5.7
Voorbeelden schakelschema
Houdt u aan de bedieningshandleidingen van de aangesloten apparaten!
5.7.1
C4000 Basic op UE48-20S/UE48-30S met herstartblokkering en
relaiscontrole
Het lichtscherm C4000 Basic kan op de schakelapparaten UE48-20S of UE48-30S worden
aangesloten. Deze werkt dan met herstartblokkering en relaiscontrole.
Werking:
Zolang de lichtweg niet is onderbroken, zijn de uitgangen OSSD1 en OSSD2 spanningvoe-
rend. Het systeem is gereed om in te schakelen, wanneer K1 en K2 zich in de ruststand
bevinden. Met het bedienen van toets S1 wordt het schakelapparaat UE48 ingeschakeld.
De contacten 13-14 en 23-24 van de UE48 activeren de schakelelementen K1 en K2.
Bij een onderbreking van de lichtweg zijn de uitgangen OSSD1 en OSSD2 spanningsloos.
Daardoor wordt de UE48 uitgeschakeld en K1, K2 gedeactiveerd.
Storingdetectie:
Onderlinge sluiting en kortsluiting van de uitgangen OSSD1 en OSSD2 worden herkend en
leiden tot de blokkeringstoestand (Lock-Out). Storingen in de werking van de schakel-
elementen K1 en K2 worden herkend, zodat de uitschakelfunctie actief blijft.
Bedieningshandleiding
C4000 Micro/Basic/Basic Plus/Eco
s
'
8009431/YT79/2016-03-14
Wijzigingen en correcties voorbehouden
