Hoofdstuk 4
Opmerking

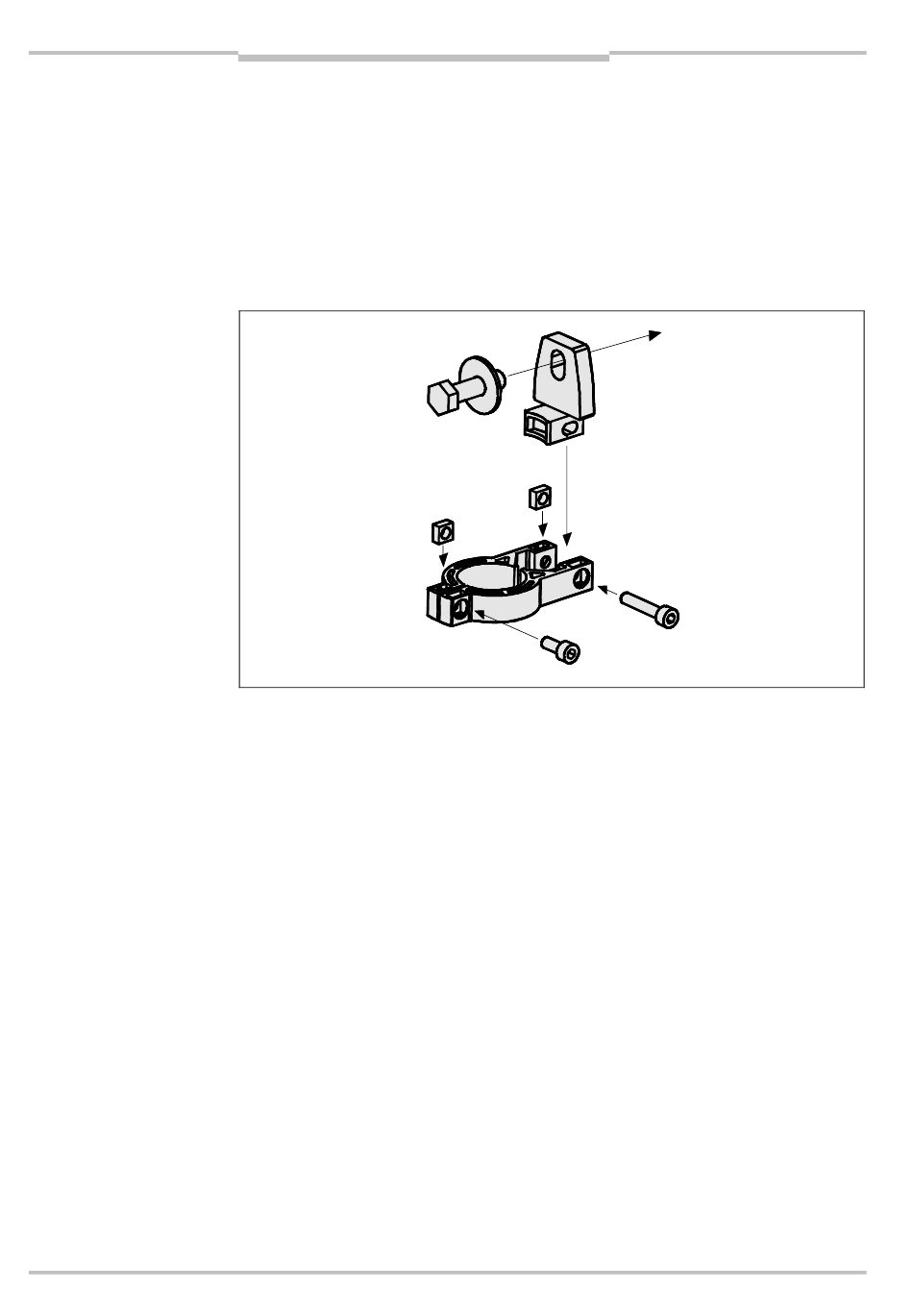

Afb. 14: De swivel-mount-
bevestiging in elkaar zetten
26
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Montage
4.3.1
Bevestiging met swivel-mount-bevestiging
De swivel-mount-bevestiging bestaat uit zwarte kunststof. Door deze bevestiging is het
mogelijk om de zender en de ontvanger exact rond de as van het apparaat af te stellen,
ook nadat u de bevestigingen hebt aangebracht.
De swivel-mount-bevestiging is tevens geschikt om er de hoekspiegel PNS75 en PNS125
(zie paragraaf 10.4.5 e.v. op pagina 57 e.v.) aan te bevestigen.
⋅ Draai de schroeven van de swivel-mount-bevestiging vast met een draaimoment van
2,5 tot 3 Nm. Hogere draaimomenten kunnen de bevestiging beschadigen, kleinere
draaimomenten bieden onvoldoende bescherming tegen vibraties.
Bedieningshandleiding
C4000 Micro/Basic/Basic Plus/Eco
8009431/YT79/2016-03-14
Wijzigingen en correcties voorbehouden
