Hoofdstuk 5

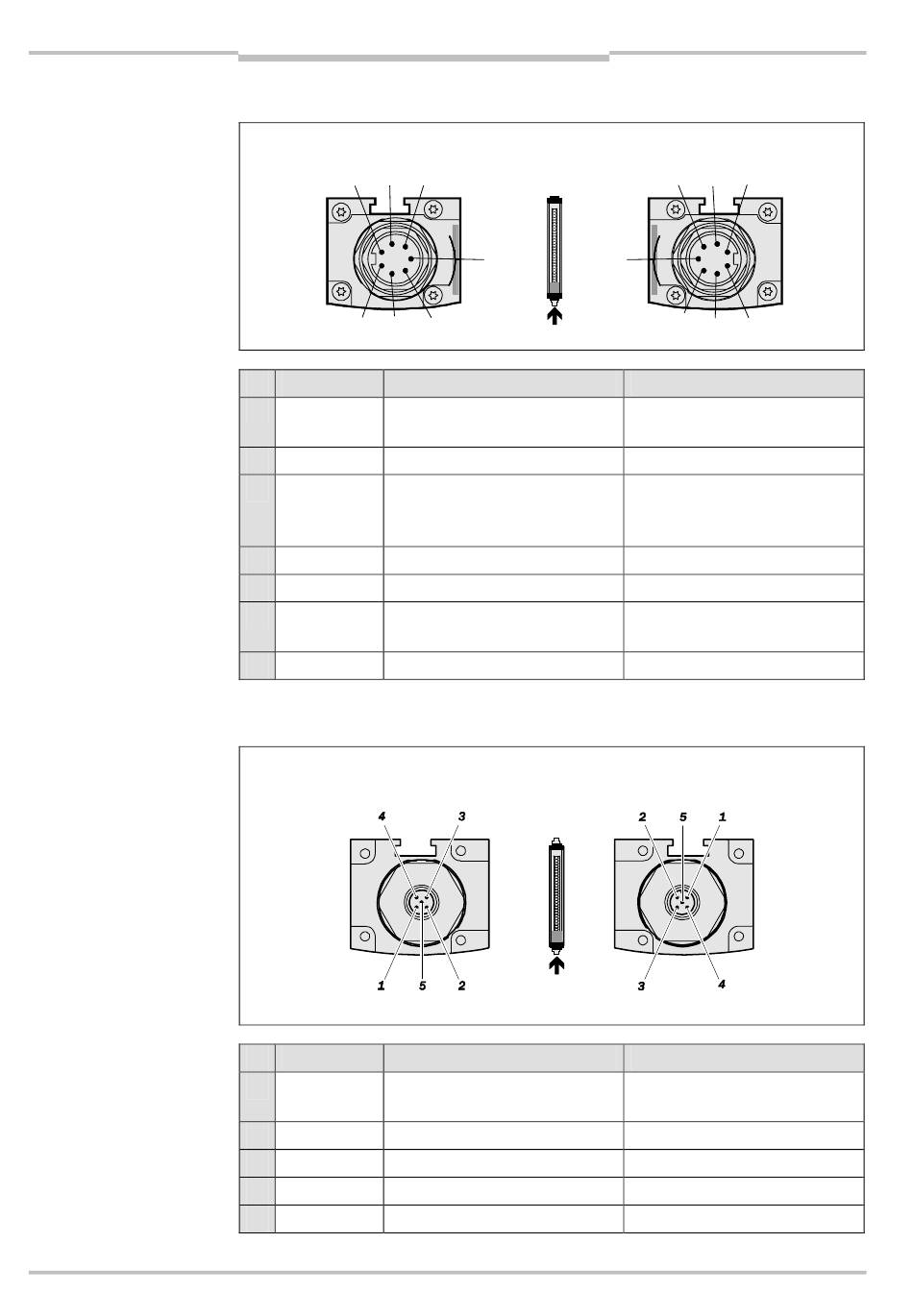

Afb. 18: Pin-toewijzing
systeemaansluiting C4000
Basic (M26 × 6 + FA)
Tab. 9: Pin-toewijzing
systeemaansluiting C4000
Basic (M26 × 6 + FA)
Afb. 19: Pin-toewijzing
systeemaansluiting
C4000 Eco (M12 × 4 + FA)
Tab. 10: Pin-toewijzing
systeemaansluiting C4000
Eco (M12 × 4 + FA)
32
© SICK AG • Industrial Safety Systems • Duitsland • Alle rechten voorbehouden
Elektro-installatie
5.1
Systeemaansluiting C4000 Basic (M26 × 6 + FA)
ρ
4
3
5
6
Pin Aderkleur
ρ Zender
1
Bruin
24 V DC ingang
(voedingsspanning)
2
Blauw
0 V DC (voedingsspanning)
3
Grijs
Testingang:
0 V: externe test actief
24 V: externe test inactief
4
Roze
Gereserveerd
5
Rood
Gereserveerd
6
Geel
Gereserveerd
FA Groen
Functie-aarding
5.2
Systeemaansluiting C4000 Eco (M12 × 4 + FA)
ρ
Pin Aderkleur
ρ Zender
1
Bruin
24 V DC ingang
(voedingsspanning)
2
Wit
Gereserveerd
3
Blauw
0 V DC (voedingsspanning)
4
Zwart
Gereserveerd
5
Grijs
Functie-aarding
2
FA
1
Bedieningshandleiding
C4000 Micro/Basic/Basic Plus/Eco
θ
1
6
5
FA
2
3
4
θ Ontvanger
24 V DC ingang
(voedingsspanning)
0 V DC (voedingsspanning)
OSSD1 (schakeluitgang 1)
OSSD2 (schakeluitgang 2)
Inschakelconfiguratie 1
Relaiscontrole (EDM) resp.
inschakelconfiguratie 2
Functie-aarding
θ
θ Ontvanger
24 V DC ingang
(voedingsspanning)
OSSD1 (schakeluitgang 1)
0 V DC (voedingsspanning)
OSSD2 (schakeluitgang 2)
Functie-aarding
8009431/YT79/2016-03-14
Wijzigingen en correcties voorbehouden
