4 | Techniek

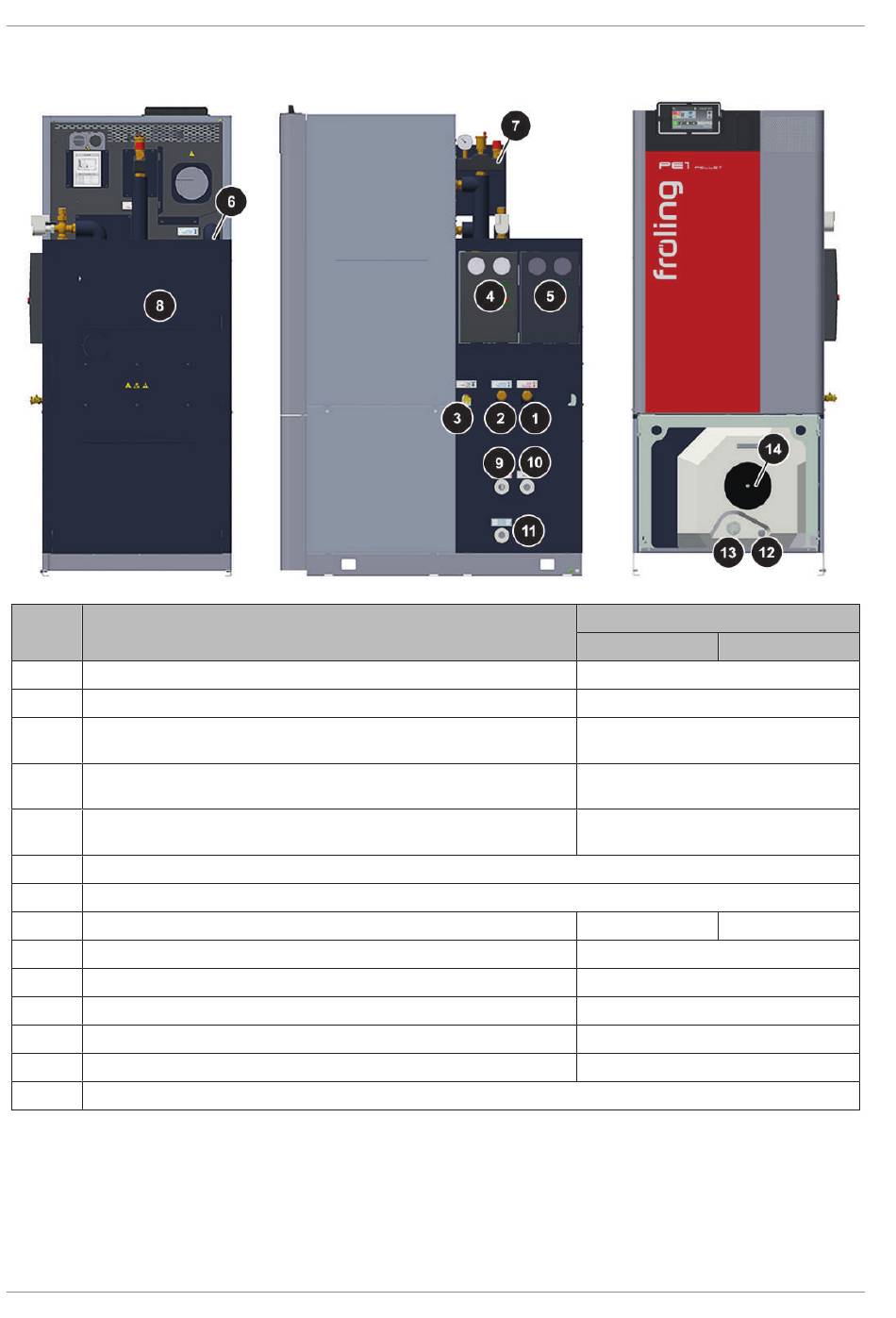

4.4 Componenten en aansluitingen - PE1 Pellet Unit 7-20
Pos.
1
Systeemuitbreiding voorloop
2
Systeemuitbreiding terugloop
3
Aansluiting lediging (met optionele hydraulische eenheid uitgevoerd als
KFE-kraan)
4
Aansluiting voorloop en terugloop voor verwarmingscircuit 1
(Verwarmingscircuitgroep met hoogefficiënte pomp en menger)
5
Aansluiting voorloop en terugloop voor aanvullende
verwarmingscircuitgroep
6
Lijnregelklep
7
Veiligheidsgroep met manometer voor systeemdruk, snelontluchter en veiligheidsventiel
8
Expansievat (in hydraulisch blok)
9
Warmwateraansluiting van boiler
10
Aansluiting circulatieleiding
11
Aansluiting koudwatertoevoer boiler
12
Aansluiting lediging van boiler (KFE-kraan niet meegeleverd)
13
Aansluiting voor E-patroon
14
Onderhoudsflens met geïsoleerde magnesiumbeschermingsanode
24
Benaming
7-10
18 liter
M1441521_nl | Montagehandleiding Pelletketel PE1 Pellet
PE1 Pellet
15-20
1" IG
1" IG
1/2" IG
1" AG
1" IG
24 liter
3/4" AG
3/4" AG
3/4" AG
1/2" IG
6/4" IG
