5.9 Uitdraagsysteem monteren
5.9.1 Externe zuigmodule monteren
M1441521_nl | Montagehandleiding Pelletketel PE1 Pellet
Na de montage van het uitdraagsysteem volgens de bijgaande montagehandleiding,
moeten de aanzuig- en retourluchtleiding op de ketel alsook de externe zuigmodule
worden aangesloten.
De verplaatsing van pellets vindt plaats via een externe zuigmodule. De zuigmodule
wordt ingebouwd in de retourluchtleiding tussen ketel en afzuigpunt.
De volgende punten moeten in aanmerking worden genomen voor de montage:
▪ De positie van de retourluchtleiding kan vrij worden gekozen.
Als het gebruik van een optionele pelletontstoffer PST wordt aanbevolen, moet de
zuigmodule worden ingebouwd in de retourluchtleiding tussen de pelletontstoffer en
de opslagruimte, om de turbine te beschermen tegen pelletstof
▪ Voor de montage moet worden gecontroleerd of het meegeleverde montagemateriaal
geschikt is en moet het eventueel worden vervangen door materiaal dat geschikt is
voor de ondergrond.
▪ Voor een probleemloze werking van de zuigturbine is geen bepaalde montagepositie
nodig. Bij voorkeur wordt de zuigmodule zo gemonteerd, dat de aanwezige openingen
in de behuizing niet aan de bovenkant zitten en de zuigturbine beschermd is tegen
invloeden van buitenaf.
▪ Om een interventie in draaiende onderdelen te verhinderen, mogen de elektrische
aansluiting en de inbedrijfstelling van de externe zuigmodule pas plaatsvinden nadat
de slangen zijn aangesloten.
Afhankelijk van het keteltype worden er twee verschillende bouwmaten van de
zuigmodule gebruikt. De montage zelf is voor beide bouwmaten gelijk.

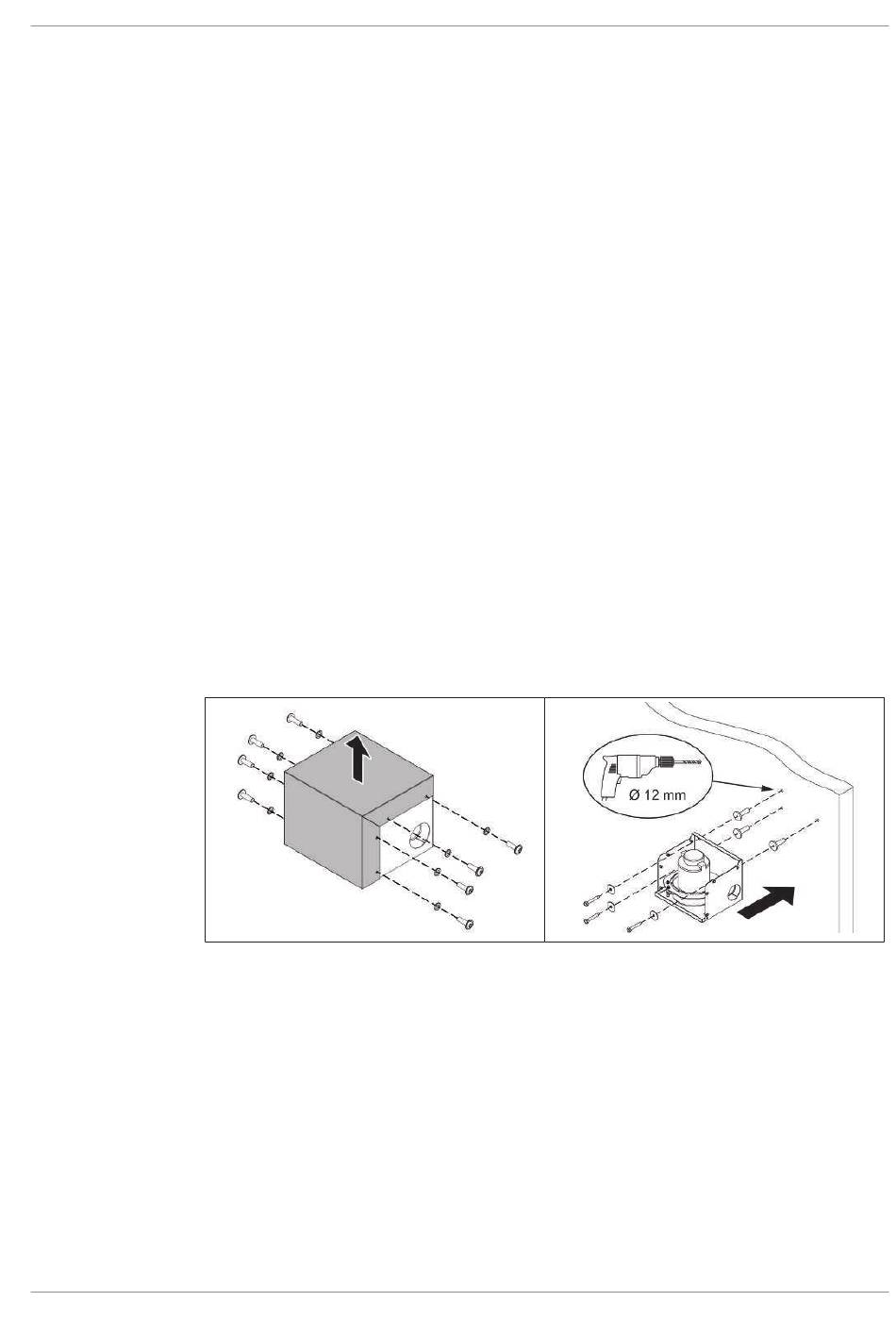

r Schroeven aan de zijkant op de zuigmodule naar buiten draaien en de afdekkap
verwijderen
r Onderste deel met meegeleverde deuvels en schroeven op een willekeurige positie in
de retourluchtleiding monteren
Ä Als de zuigmodule op een afstand van maximaal 2 m tot de ketel gepositioneerd
wordt, kan de voedingsleiding stekkerklaar worden gebruikt. Bij grotere afstanden
moet de voedingsleiding ter plekke dienovereenkomstig worden verlengd
Montage | 5
55
