Navigatietoetsen voor bediening van UNIGAS 300.
8:
Ademopening voor druknivellering tussen UNIGAS 300 en omgeving. Achter deze ademopening is een
membraan aanwezig dat vochtintreding voorkomt.
Voorkom beschadiging van het membraan.
9:
Communicatiepoort 1 voor communicatie op afstand, geschikt het aansluiten van een modem met
behulp van een infrarood connector. Deze infrarood connector is in het figuur weergegeven.
10:
Communicatiepoort 2 voor communicatie met bijvoorbeeld een procescomputer. De afnemer van het
gas kan via deze communicatiepoort o.a. data uitlezen over verbruik. Deze communicatiepoort is
specifiek bedoeld voor lokale en frequente uitlezing van data. Frequent uitlezen heeft geen invloed op
het functioneren van UNIGAS 300. Wel zal de batterijlevensduur worden verkort. Om de poort in te
schakelen dient een module geplaatst te worden. Er zijn applicationnotes beschikbaar voor het
aansluiten van de poort op een RS232, USB of TTL seriële poort. Neem voor meer informatie contact
op met Wigersma & Sikkema.
11:
Dotmatrix-display. Het display wordt geactiveerd zodra één van de navigatietoetsen wordt bediend. Als
gedurende één minuut de navigatietoetsen niet worden bediend, zal het display worden uitgeschakeld.
Binnenzijde
1:
Aansluiting voor batterij.
2:
Jumper voor batterijvoeding of externe voeding. Bij toepassing van externe voeding moet deze jumper
in EXT-positie worden gezet, bij batterijvoeding moet deze jumper in de BATT-positie staan. Indien
deze jumper in EXT-positie staat terwijl er geen externe voeding aanwezig is, zal automatisch worden
overgeschakeld op batterijvoeding.
Bij toepassing van externe voeding en de jumper in BATT-positie zal UNIGAS 300 spanningsloos raken.
Bij toepassing van de hoogfrequent impulsingang (HF) is externe voeding noodzakelijk.
DDG6004MHNL/05-2022/Rev.B4

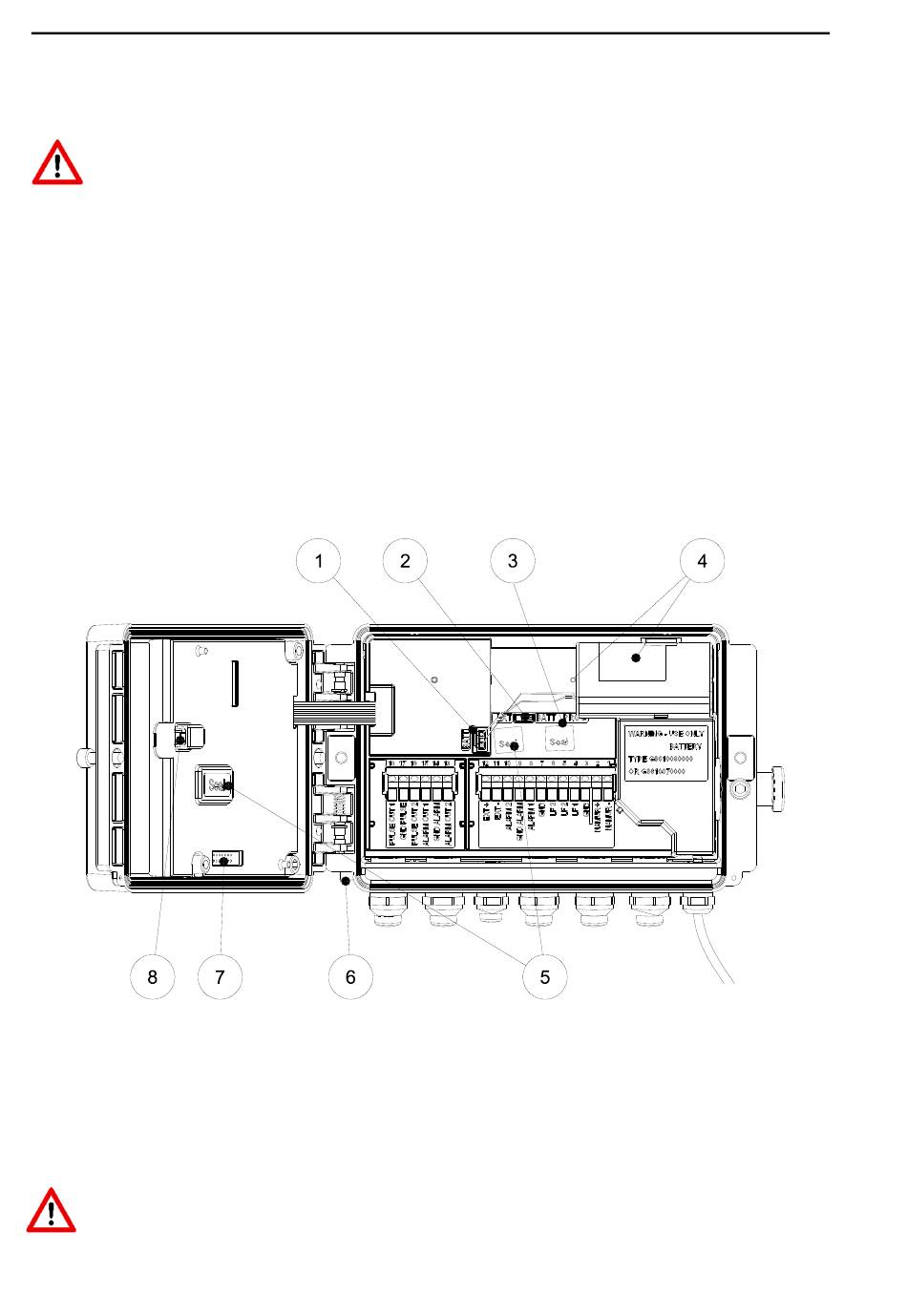

Figuur 4. Binnen aanzicht UNIGAS 300
Softwareversie vanaf M 1.3.40 en D 2.3.37
UNIGAS 300
