Installatie-, gebruikers-, en onderhoudshandleiding
3:
Programmeerschakelaar. De programmeerschakelaar moet worden ingedrukt gedurende de
programmering van een metrologische parameter. Na beëindigen van de bediening kan nog 15
seconden lang programmering plaatsvinden. De programmeerschakelaar kan met een pennetje
(bijvoorbeeld de punt van een ballpoint) worden bediend. De programmeerschakelaar wordt verzegeld
met een plakzegel.
4:
Batterijhouder. Bij toepassing van een DD-cel moet het afbreekpinnetje worden weggebroken dat de
D-cel fixeert.
5:
Fixatie van de printplaat en beschermkap. De bout is verzegeld met een plakzegel.
6:
Aansluiting voor aarding.
7:
Aansluiting voor modulen met beschermkap (afdekkap is in figuur 4 niet weergegeven). Op deze
aansluiting mogen alleen Wigersma & Sikkema modules worden aangesloten. De aansluiting is
terugwerking vrij, dat wil zeggen dat manipulatie van de aansluiting niet zal leiden tot storing van
metrologische functies.
8:
Schakelaar voor fraudedetectie. UNIGAS 300 detecteert het openen van de behuizing en registreert
deze gebeurtenis in statusregister 1.

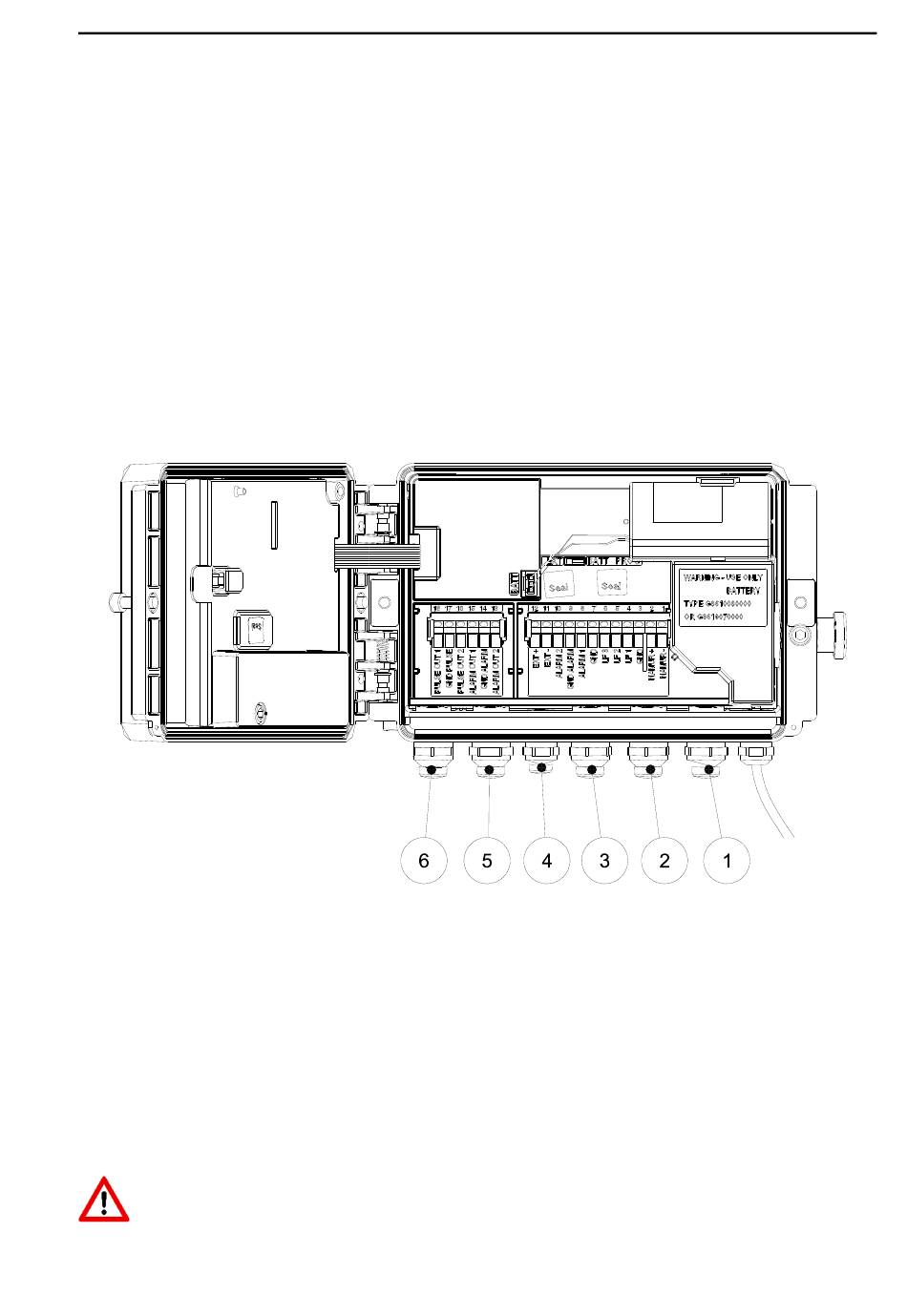

4.2 Aansluitingen
1:
kabeldoorvoerwartel voor ingang 1 (LF/ HF/ encoder), ø 5 - 9 mm
2:
kabeldoorvoerwartel voor ingang 2 (LF) en ingang 3 (LF), ø 5 - 9 mm
3:
kabeldoorvoerwartel voor alarmingangen 1 en 2, ø 5 - 9 mm
4:
kabeldoorvoerwartel voor externe voeding, ø 2 - 5 mm
5:
kabeldoorvoerwartel voor alarmuitgangen 1 en 2, ø 5 - 9 mm
6:
kabeldoorvoerwartel voor impulsuitgangen 1 en 2, ø 5 - 9 mm
Kabeldoorvoerwartels die niet gebruikt worden dienen te worden afgesloten met de meegeleverde
afsluitdoppen.
DDG6004MHNL/05-2022/Rev.B4
Figuur 5. Aansluitingen
Softwareversie vanaf M 1.3.40 en D 2.3.37
UNIGAS 300
15
