VOORZIENINGEN WATERCIRCUIT
a
POMP
d
AFVOER
e
PLUGFITTING
f
VEILIGHEIDSKLEP 3 bar ½"
g
AFSLUITKLEP
h
VENTILATIEOPENING
Als er lucht, stof of vocht of stof in het circuit terechtkomt, kunnen er
problemen optreden. Om dit te voorkomen moeten de afsluitkleppen
en het waterfilter worden gebruikt die bij het systeem worden geleverd,
4.8. Waterbehandeling
Voordat het systeem in werking wordt gesteld, moet het hydraulische
circuit gereinigd worden.
De BPHE mag niet worden blootgesteld aan spoelkrachten of tijdens
het spoelen vrijgekomen gruis. Om de spoeling van het leidingensys-
teem toe te staan wordt de installatie van een passende bypass- en
kleppensysteem aanbevolen. De bypass kan gebruikt worden tijdens
het onderhoud om de warmtewisselaar te isoleren zonder de stroom
naar andere systemen te onderbreken.
Schade veroorzaakt door de aanwezigheid van vreemde stoffen of
gruis in de BPHE wordt niet gedekt door de garantie. Vuil, kalk, cor-
rosievuil en ander materiaal kunnen zich in de warmtewisselaar opho-
pen en diens vermogen voor warmte-uitwisseling verminderen. Ook
kan dit leiden tot de toename van drukval en dus de waterstroom. Een
correcte waterbehandeling vermindert dus het risico op corrosie, ero-
sie, kalkaanslag, enz. De meest geschikte waterbehandeling moet
plaatselijk worden vastgesteld op basis van het type systeem en de
kenmerken van het water.
De fabrikant is niet aansprakelijk voor schade of storingen van de appa-
ratuur veroorzaakt door het ontbreken van de waterbehandeling of
door onjuist behandeld water. In de volgende tabel zijn de aanvaardba-
re grenswaarden voor de waterkwaliteit vermeld:
EWYT~CZ / EWAT~CZ
m
EXPANSIEVAT
y
WATERFILTER
TT
TEMPERATUURSENSOR
PI
MANOMETER
FS
DEBIETSCHAKELAAR

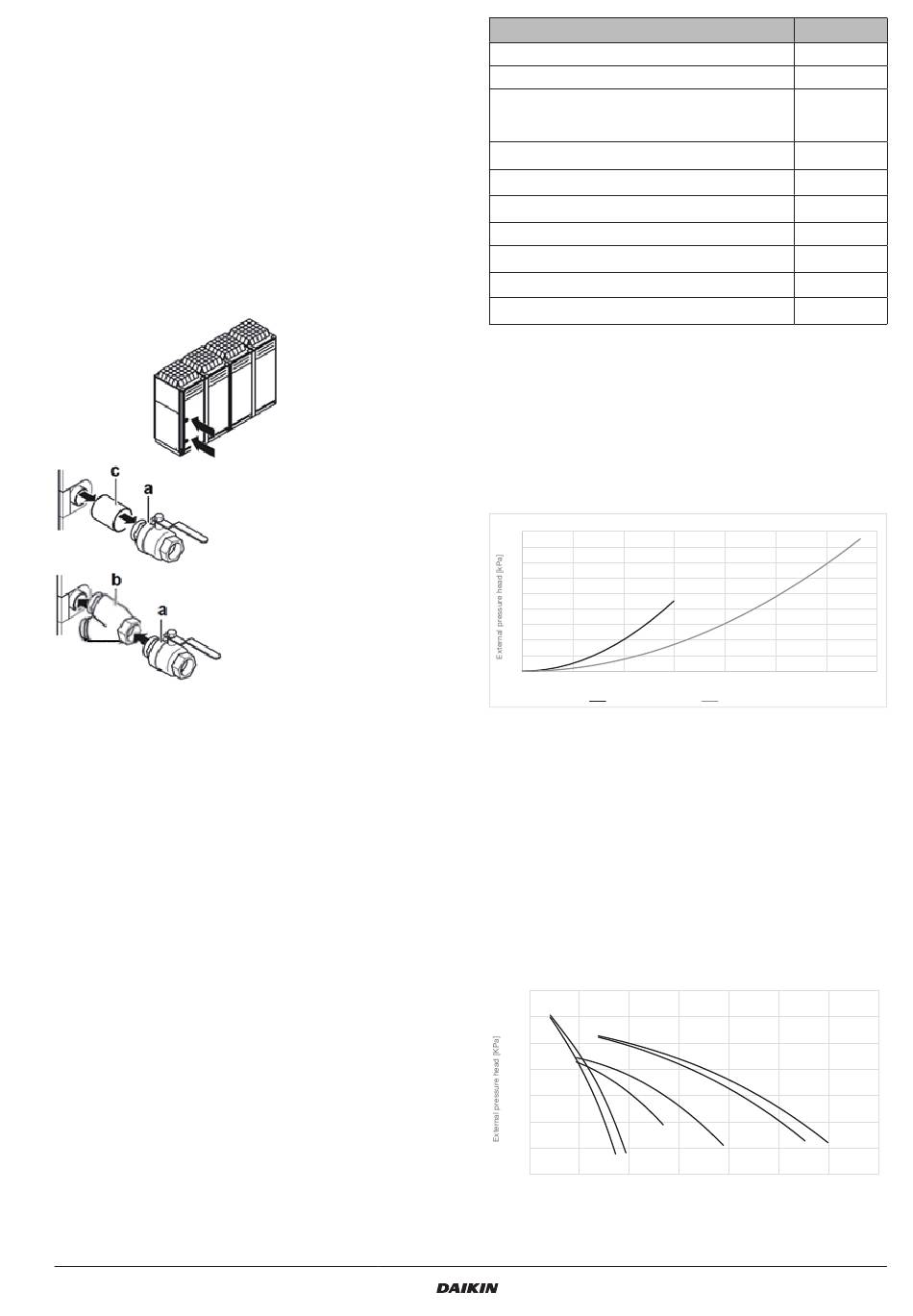

Legenda:
a. Afsluitklep
b. Waterfilter
c. Schroefverbinding
N.B. De hydraulische onderde-
len worden bij het systeem ge-
leverd, en bevinden zich in de
kast.
DAE-eisen waterkwaliteit
Ph (25 °C)
Elektrische geleidbaarheid [μS/cm] (25°C)
Chloride-ion [mg Cl / l]
Sulfaat-ion [mg SO
- / l]
2
4
Alkaliteit [mg CaCO
/ l]
3
Totale hardheid [mg CaCO
/ l]
3
IJzer [mg Fe / l]
Ammoniumion [mg NH
+ / l]
4
Silica [mg SiO
/ l]
2
Elementair chloor (mg Cl
/l)
2
Opmerking: 1. Warmtepomp
2. Alleen koeling
Tabel 5 – Aanvaardbare grenswaarden waterkwaliteit
4.9. Waterdrukvermindering voor filters
In de volgende tabel wordt de drukvermindering waterfilter weergege-
ven.
Water filter pressure drops
90
80
70
60
50
40
30
20
10
0
0
1
2
Water flow [l/s]
MONO CIRCUIT
Afbeeldingen 11 – Drukvermindering waterfilter
4.10. Aan boord gemonteerde pompset (optioneel)
Controleer voorafgaand aan het starten van de pomp of het hydrauli-
sche circuit correct is gevuld, met een minimale statische druk van 1
bar als bescherming tegen cavitatie. Om een correcte ontluchting van
het buizensysteem te garanderen, ervoor zorgen dat de ontluchtings-
klep die op de hydraulische schema's wordt aangegeven met de letter
"h" open is.
In de volgende afbeelding zijn de externe drukhoogte (kPa) in geval van
een pomp met lage hefhoogte en een pomp met hoge hefhoogte.
EWA(Y)T-CZP – Pomp lage hefhoogte
350
300
250
200
150
100
B
50
A
0
0
1
2
Water flow [l/s]
Afbeeldingen 12 – Externe drukhooge van pomp met lage hefhoogte
BPHE
7,5 – 9,0
< 500
< 70 (HP
< 300 (CO
< 100
< 200
75 ÷ 150
< 0,2
< 0,5
< 0,5
2''
1'' 1/4
3
4
5
6
DUAL CIRCUIT
C
F
D
E
3
4
5
6
D-EIMHP01405-21_02NL
);
1
)
2
7
7
13
