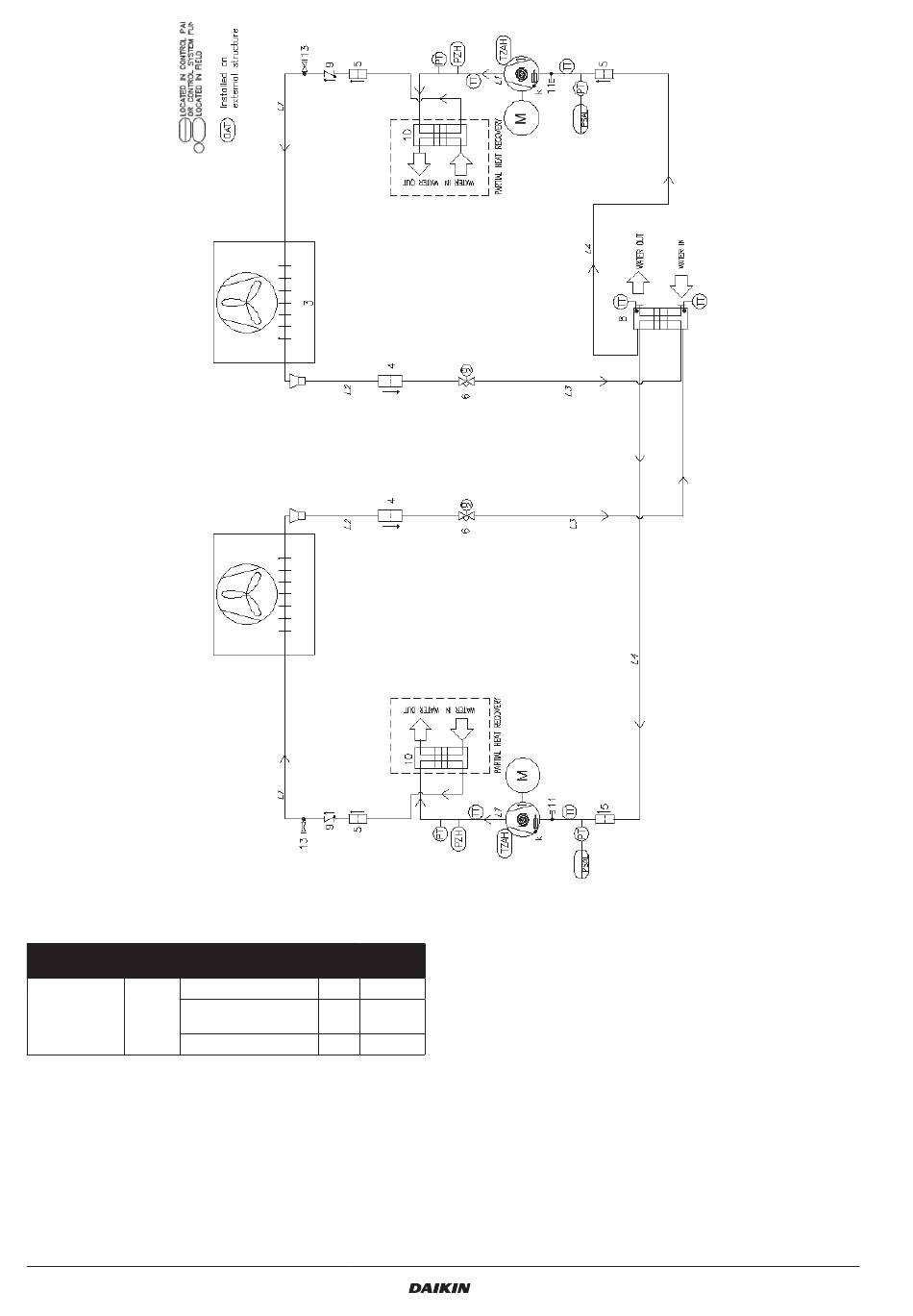

Afbeeldingen 22 – Koelcircuit (P&ID) schema voor DUAL-circuit EWAT~CZ-apparaat
PED-
KOELMIDDEL
GROEP
HOGEDRUK GAS
HOGEDRUK VLOEI-
R32
1
STOF
LAGE DRUK
De waterinlaat en -uitlaat zijn indicatief. Verwijs naar de maattekenin-
gen van de machine voor de exacte wateraansluitingen.
De productserie bestaat uit enkele (één circuit) en dubbele (twee cir-
cuits) omkeerbare systemen.
D-EIMHP01405-21_02NL
26
PS
Ts
LEIDING
(bar)
(°C)
42,9
+10/+120
42,9
-10/+65
30
-30/+60
Legenda
Item
Beschrijving
1
Scrollcompressoren
2
Vierwegklep
3
Leiding&vinnen warmtewisselaar (spoel)
4
Biflux-filter
5
Mechanisch filter
6
Elektronische expansieklep
7
Vloeistof ontvanger
8
Warmtewisselaar BPHE
9
Terugslagklep
11
Toegang fitting
13
Ketelklep
K
Carterverwarming
EWYT~CZ / EWAT~CZ
