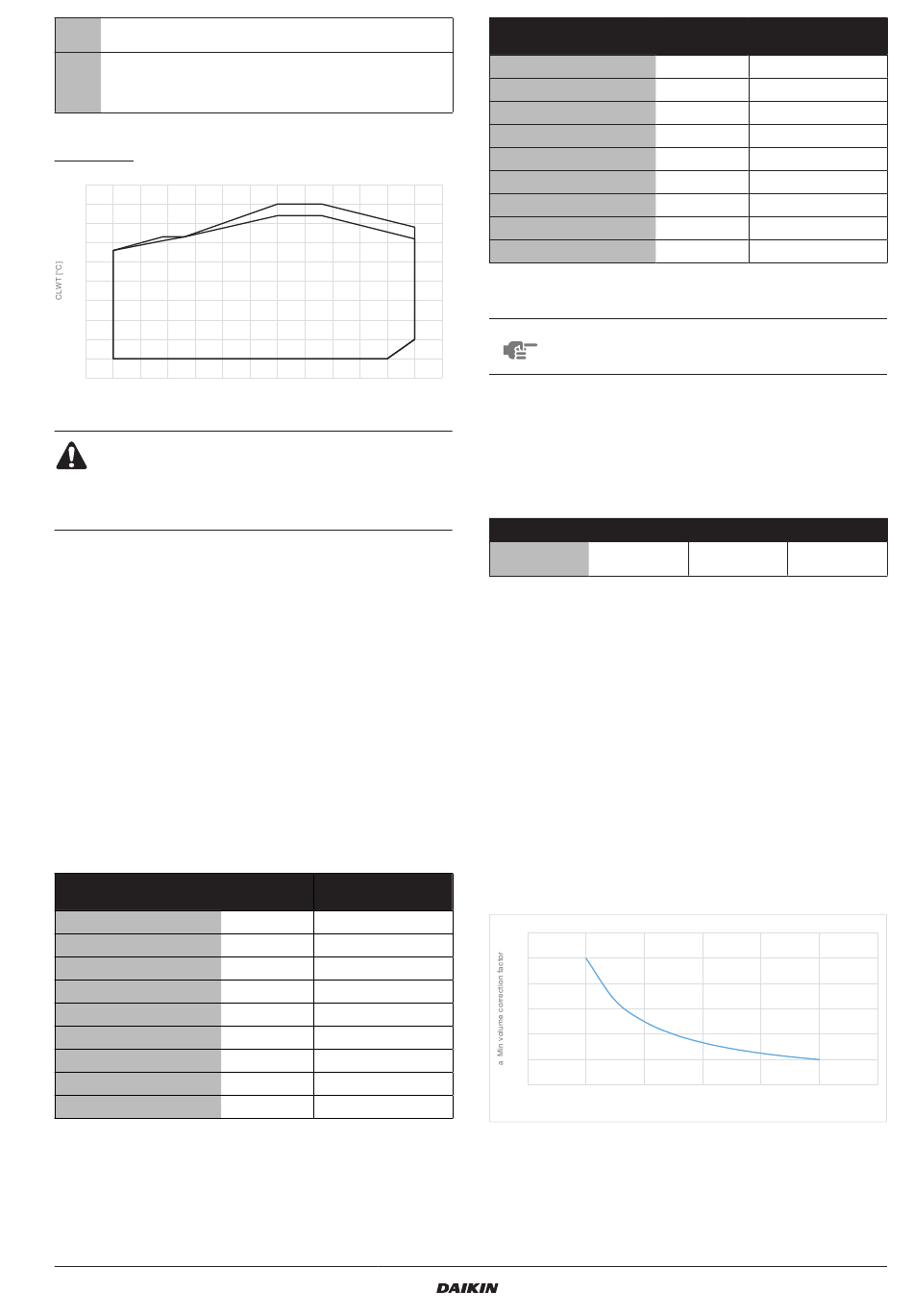

Ref. 3
Bepaalde afmetingen van apparaten kunnen in dit gebied met
gedeeltelijke belasting werken.
Ref. 4
Bepaalde afmetingen van apparaten kunnen in dit gebied met
gedeeltelijke belasting werken. Door het accessoire EKDAGBL
"Beperkte applicatiebepaler" te selecteren kan het systeem in dit
specifieke gebied niet werken.
EWYT016-CZ
65
60
55
50
45
40
35
30
25
20
15
-25
-20
-15
-10
-5
0
De bovenstaande grafieken vormen een richtlijn voor de
bedrijfslimieten.
Verwijs naar de selectiesoftware CSS voor de werkelijke
bedrijfslimieten onder werkomstandigheden voor elk
model.
4.12. Operationele stabiliteit en minimaal waterniveau
in het systeem
Voor de correcte werking van de machine is het belangrijk om een mini-
maal waterniveau in het systeem te garanderen, om een overmatig
aantal in- en uitschakelingen van de compressor te voorkomen. Im-
mers, elke keer dat de compressor start, zal een overmatige hoeveel-
heid olie afkomstig van de compressor in het koelcircuit in circulatie
worden gebracht en is er tegelijkertijd een temperatuurstijging van de
compressorstator, gegenereerd door de inschakelstroom voor het
starten. Om beschadiging aan de compressor te voorkomen, staat het
regelsysteem niet meer dan 10 keer inschakelen per uur toe. De fabriek
waarin het systeem geïnstalleerd wordt, moet derhalve verzekeren dat
de totale hoeveelheid water een continubedrijf van het systeem toe-
staat, en dientengevolge ook een hoger milieucomfort.
Als vuistregel mag de waterhoeveelheid niet lager zijn dan de waarden
in de volgende tabel:
Warmtepomp
EWYT016CZ(N/P/H)-A1
EWYT021CZ(N/P/H)-A1
EWYT025CZ(N/P/H)-A1
EWYT032CZ(N/P/H)-A1
EWYT040CZ(N/P/H)-A1
EWYT040CZ(N/P/H)-A2
EWYT050CZ(N/P/H)-A2
EWYT064CZ(N/P/H)-A2
EWYT090CZ(N/P/H)-A2
EWYT~CZ / EWAT~CZ
Ref.3
5
10
15
20
25
30
OAT [°C]
Aanbevolen
Min. waterhoeveelheid
L/kW
[L]
5,7
90
5,0
100
4,4
110
4,9
160
4,6
180
3,0
120
2,6
130
2,7
170
2,7
230
Alleen koelen
EWAT016CZ(N/P/H)-A1
EWAT021CZ(N/P/H)-A1
EWAT025CZ(N/P/H)-A1
EWAT032CZ(N/P/H)-A1
EWAT040CZ(N/P/H)-A1
EWAT040CZ(N/P/H)-A2
EWAT050CZ(N/P/H)-A2
EWAT064CZ(N/P/H)-A2
EWAT090CZ(N/P/H)-A2
Tabel 7 – Minimum waterniveau in het systeem
OPMERKING
Extra water kan nodig zijn voor kritieke processen of in
ruimten met een hoge thermische belasting.
35
40
Het verschil in de opstarttemperatuur kan variëren van 1 tot 5 K. Dit
heeft invloed op de minimale waterhoeveelheid die nodig is wanneer
het systeem in koelmodus werkt. Het systeem is vooraf ingesteld op
een temperatuurverschil bij het opstarten van 2,5 K.
De status Thermo On wordt hieronder weergegeven:
opstarten ∆T
(K)
Standaard is het systeem ingesteld op een watertemperatuurverschil
van 2,5 K, waardoor het kan werken met de minimale hoeveelheid die in
de vorige tabel is vermeld. Als echter een kleiner temperatuurverschil
wordt ingesteld, zoals bij toepassingen voor proceskoeling waarbij
temperatuurschommelingen moeten worden vermeden, is een grotere
minimale hoeveelheid water vereist.
Om een goede werking van het apparaat te bij het wijzigen van de
waarde van de instelling te garanderen, moet de minimale waterhoe-
veelheid worden gecorrigeerd. Als deze hoeveelheid het toegestane
bereik voor he overschrijdt, moet een extra expansievat of een buffer-
tank in de lokale leidingen worden geïnstalleerd.
Correctiefactor voor minimale waterhoeveelheid
Een correctiefactor voor de waterhoeveelheid "a" wordt gebaseerd op
het verschil in starttemperatuur "b", met de volgende functie:
3
2.5
2
1.5
1
0.5
0
0
Afbeeldingen 17 – Correctiefactor voor minimale waterhoeveelheid
Aanbevolen
L/kW
3,7
2,8
2,3
2,8
2,3
1,5
1,2
1,1
1,0
EWT > setpoint + opstarten ∆T
Standaard
Max.
2,5
5
a · b = 2,5
Minimum water volume correction factor
1
2
3
b Delta T Startup (K)
D-EIMHP01405-21_02NL
Min. waterhoeveelheid
[L]
58
58
58
90
90
60
60
73
90
Min.
1
4
5
6
15
