6.2.2.3 Aansluiting KHS-VAV-afsluiter met servomotor met veerretour
(figuur 686 05 / 685 15 / 696 05)

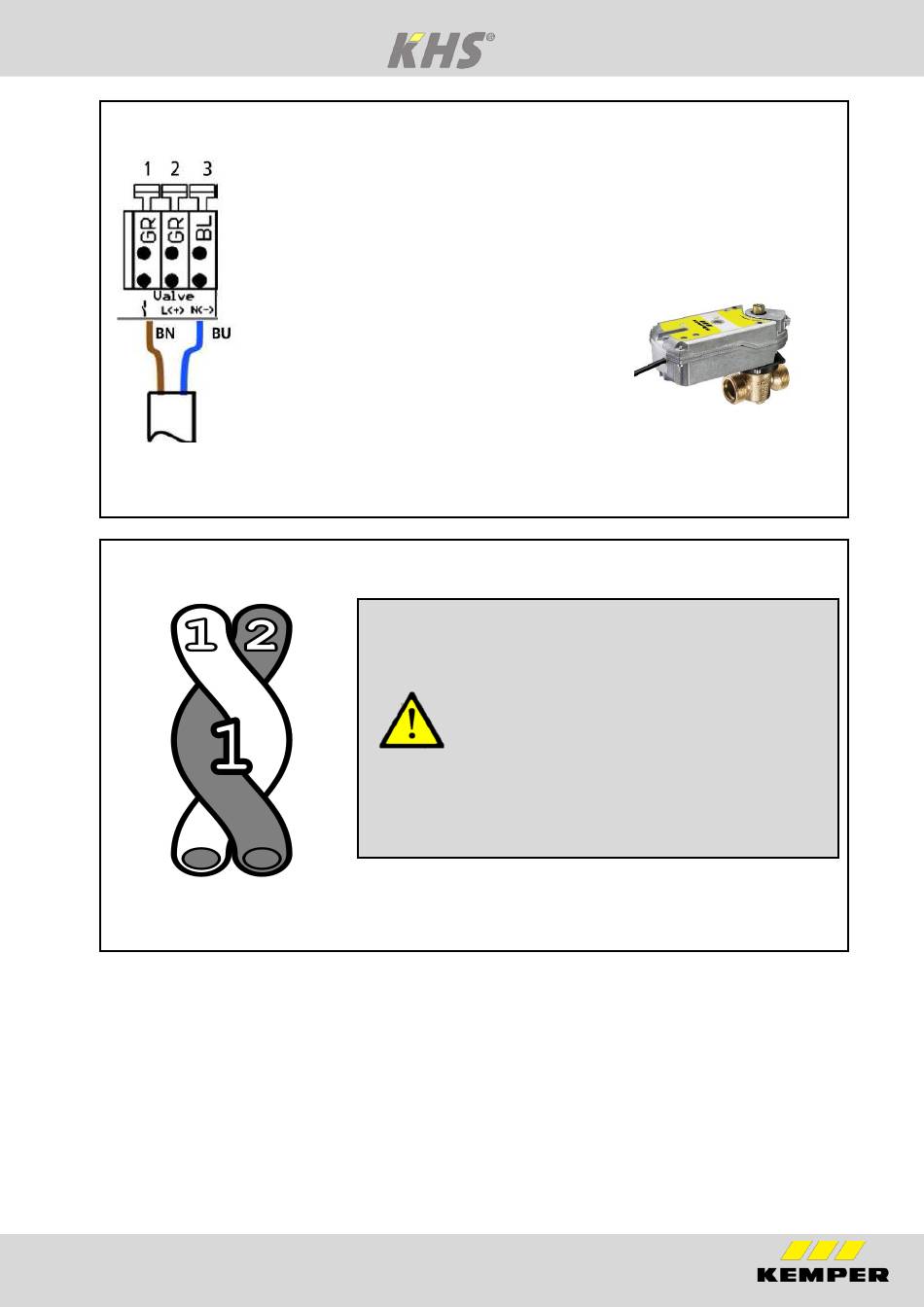

Afb. 6.5: Schematische weergave aansluiting KHS-VAV-afsluiter met servomotor met
veerretour
6.2.2.4
Aansluiting CAN-Bus
Afb. 6.6: Schematische weergave Twisted-Pair
IBH KHS-Mini-besturingssysteem
BN = bruin = 1
BU = blauw = 3
Let op:
De aanwijzingen uit hoofdstuk 5 moeten in
acht worden genomen. Het Twisted-Pair van
de CAN-bus kabel mag alleen voor zover
nodig
voor
aansluiting
losgetrokken en blootgelegd worden (advies:
max. 4 cm).
Het omhulsel moet met een krimpbuis of
isoleerband beschermd worden om mogelijk
contact
van
de
andere potentialen te vermijden.
10
op
de
klemmen
afzonderlijk
draden
met
