Aansluiting watersensor (figuur 620 00 001)

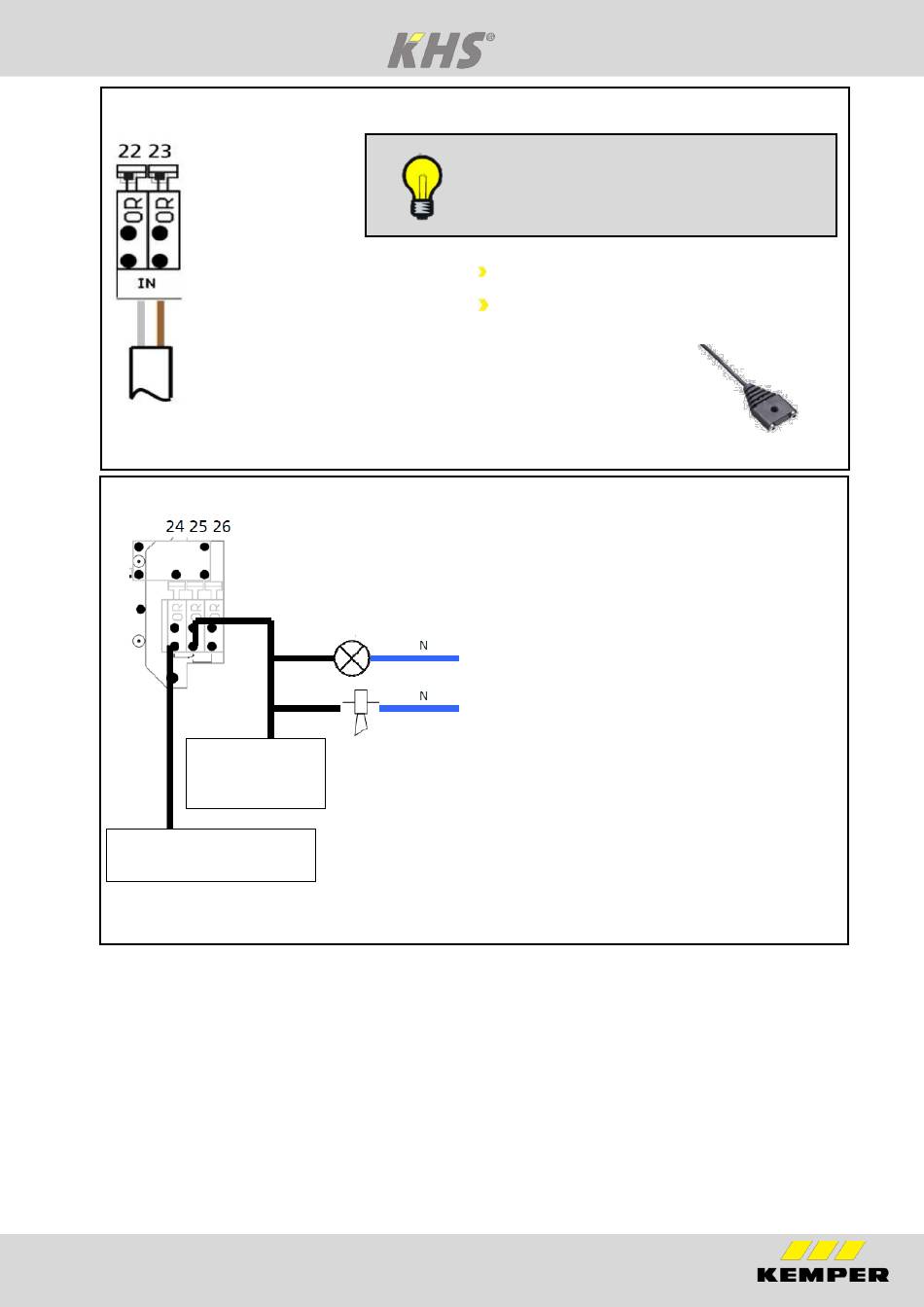

Afb. 6.15:
Voorbeeld aansluiting watersensor
6.2.2.10
Aansluiting potentiaalvrij alarmrelais
Bijv. ingang
GBS of
alarmsysteem
externe spanning max.
230V, 2A of 24V ingang
Afb. 6.16:
Voorbeeld aansluiting alarmrelais
IBH KHS-Mini-besturingssysteem
Alarmlicht
Geluid
14
Aanwijzing:
De
mogelijkheid
bestaat
watersensoren parallel op de meldlijn aan te
sluiten.
max. leidingslengte watersensor: < 50m met
standaardleiding
max. leidingslengte watersensor: > 50m tot
500m als afgeschermde leiding, 2x 0,75 mm²,
(bijv. UL-LIYCY)
W = wit = 22
BN = bruin = 23
Voorbeeld bewaking: fouten en uitval van
de netspanning worden met behulp van
externe
spanning
naar
geluidssignaal of GBS gemeld.
